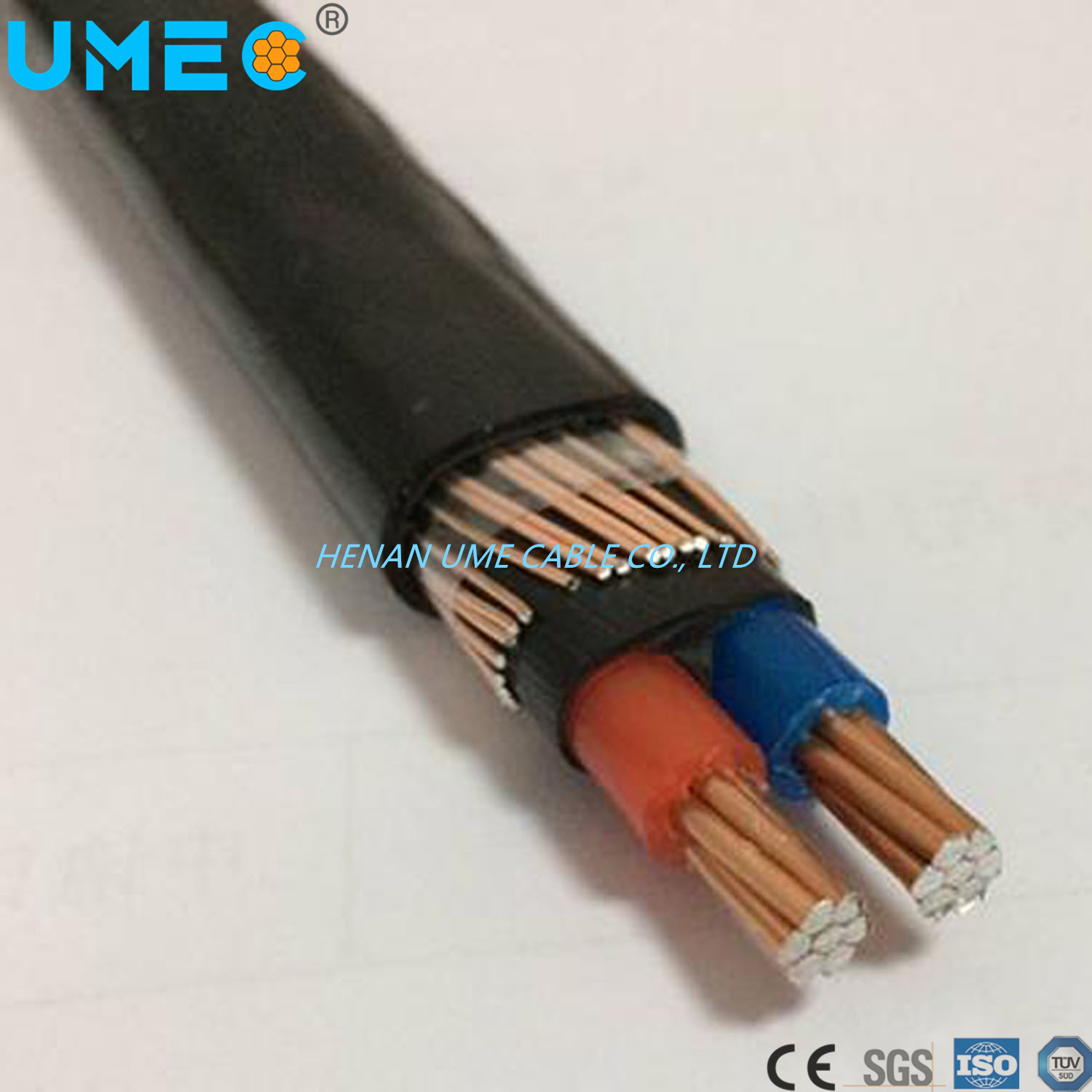

Cable concéntrico dividido Cable Allied
Cable concéntrico dividido Cable Allied image
Get Latest Price Request a quote
You May Like
Product Details
Product Description
ONE-STOP DE SOLUCIONES PARA LOS CABLES CABLES& – HENAN CABLE UME CO., LTD.
Más de 30 años de experiencia en la fabricación de alambres y cables y la exportación a más de 50 países.
1. Aplicaciones
Los cables concéntricos son comúnmente utilizados para la red de distribución de energía del panel, amperímetro, instrumento o del panel de circuito, lo cual puede colocarse directamente el metro o al aire libre, e incluso aplicables en zonas secas y húmedas.
2. La construcción
1. Conductor: la clase 2 Conductor de cobre o aleación de aluminio serie 8000
2. Aislamiento: aislamiento XLPE
3. Revestimiento interior del cable: PVC
4. Capa concéntrica: cobre/aleación de aluminio serie 8000
5. Envoltura de cable: No un material absorbente
6. Funda: PVC (XLPE/PE funda)
3. Standard
IEC 60502-1
| El núcleo y sección transversal de la nominal | Conductor | Espesor de aislamiento | Conductor concéntrico | El grosor del blindaje del cable | . | El peso del cable/km. | Max DC la resistencia del conductor (20ºC) | ||||
| Mm2 | Número | Mm de diámetro | Mm | Número | Mm de diámetro | Mm | Mm | Kg/km. | Ω/km. | Ω/km (concéntrica) | |
| Conductor de cobre (IEC) | |||||||||||
| 2X10 | 7 | 1.35 | 1.55 | 20 | 0.85 | 1.40 | 11.80 | 290 | 1,83 | 1.90 | |
| 2X16 | 7 | 1.70 | 1.55 | 32 | 0.85 | 1.40 | 12.84 | 420 | 1.15 | 1.20 | |
| 2X25 | 7 | 2.14 | 1.60 | 29 | 1.13 | 1.50 | 15.02 | 630 | 0.727 | 0.76 | |
| 2X35 | 19 | 1.53 | 1.65 | 27 | 1.35 | 1.60 | 17.00 | 832 | 0.524 | 0.55 | |
| El conductor de aleación de aluminio (IEC) | |||||||||||
| 2X10 | 7 | 1.35 | 1.55 | 23 | 1.13 | 1.40 | 12.41 | 192 | 3.08 | 1.335 | |
| 2X16 | 7 | 1.70 | 1.55 | 26 | 1.13 | 1.40 | 13,46 | 230 | 1.91 | 1.808 | |
| 2X25 | 7 | 2.14 | 1.6 | 29 | 1.13 | 1.50 | 15,08 | 290 | 1.20 | 1.0586 | |
| 2X35 | 19 | 1.53 | 1.65 | 27 | 1.35 | 1.60 | 17.05 | 370 | 0.868 | 0.7966 | |
| La norma ASTM 600/1000V | |||||||||||||
| Core | AWG | Tamaño de la estructura (mm) | El cable de cobre (kg/km) | ||||||||||
| Conductor | El aislamiento | Conductor concéntrico | Revestimiento exterior | ||||||||||
| Un solo cable | XLPE | Un solo cable | Los rayos UV-PVC | ||||||||||
| No. | De diámetro. | De espesor | No. | De diámetro. | De espesor | De diámetro. | |||||||
| 1 | 16 | 7 | 0,49 | 1.14 | 39 | 0.321 | 1.14 | 6,82 | 81.46 | ||||
| 1 | 10 | 7 | 0.98 | 1.14 | 34 | 0.511 | 1.14 | 8,67 | 172.04 | ||||
| 1 | 8 | 7 | 1.23 | 1.14 | 25 | 0.643 | 1.14 | 9.68 | 221.58 | ||||
| 1 | 6 | 7 | 1.55 | 1.14 | 25 | 0.813 | 1.14 | 10,98 | 160.50 | ||||
| 1 | 4 | 7 | 1.96 | 1.14 | 27 | 1.020 | 1.14 | 12.62 | 509.26 | ||||
| IEC 60502-1 IEC 60228 600/1000v | |||||||||||||
| El tamaño (mm2) | Tamaño de la estructura mm | El cable de cobre (kg/km) | |||||||||||
| Concuctor | El aislamiento | Conductor concéntrico | Revestimiento exterior | ||||||||||
| Un solo cable | De diámetro. | El PVC | Un solo cable | Los rayos UV-PVC | |||||||||
| No. | De diámetro. | De espesor | No. | De diámetro. | De espesor | De diámetro. | (Kg/km) | ||||||
| 10 | 7 | 1.35 | 4.05 | 1.55 | 20 | 0.85 | 1.4 | 11.79 | 301.55 | ||||
| 16 | 7 | 1.7 | 5.1. | 1.55 | 32 | 0.85 | 1.4 | 12.84 | 431.7 | ||||
| 25 | 7 | 2.14 | 6.42 | 1.6 | 29 | 1.13 | 1.5 | 15.02 | 647.46 | ||||
| Cable de aluminio | |||||||||||||
| 16 | 7 | 1.7 | 5.1. | 1.55 | 26 | 1.13 | 1.4 | 13.42 | 244.16 | ||||
| 25 | 7 | 2.14 | 6.42 | 1.6 | 29 | 1.13 | 1.5 | 15.02 | 307.3 | ||||
| 35 | 19 | 1.53 | 7.65 | 1.65 | 27 | 1.35 | 1.6 | 16.99 | 390.15 | ||||
CABLE DE HENAN UME CO., LTD posee una estricta política de control de calidad en cada paso de la orden de servicio post-venta!
Producción:
- Inspección y pruebas de materias primas
- La prueba del proceso de fabricación
- Sin el control del producto
- Prueba regular y el examen
- Inspección de productos terminados
UME Cable fue fundada en 1994, situado en Zhengzhou Gongyi Huiguo la ciudad, y ocupa una superficie total de más de 200.000 metros cuadrados, con un edificio de 20.000 metros cuadrados. Los verdaderos bienes de capital son más de USD 6 millones de dólares, con un total de 230 funcionarios, de los cuales 35 son profesionales y expertos técnicos. La tierra de nuestra fábrica y los números de los empleados pueden no ser la primera escala de la industria, pero nuestras instalaciones automáticas altamente y elite empleados son el mejor de la industria le garantizarán una tasa de alto rendimiento alcanzado por un estricto control de calidad y costo, es por eso podríamos citar una mejor calidad con el precio más competitivo en el mercado.
P1: ¿Es usted un fabricante?
Sí, somos el fabricante.
P2: ¿Cuáles son sus principales productos?
Nuestra gama de productos como sigue:
1. Cable eléctrico/PVC la construcción de cables.
2. Aislamiento XLPE de PVC/Cables de alimentación hasta 110 kv.
3. Antena de techo Cable paquete/ABC de los cables.
4. Conductores desnudos, como AAC, AAAC, ACSR, ACAR, ASCR/AW, y así sucesivamente.
5. Cable de acero/strand-como EHS, GSW y ACS(acero revestido de aluminio), CCS(acero revestido de cobre).
6. Los cables de goma, cables de la minería, soldadura de cables y cables de mando.
7. Los cables concéntricos con cobre y aluminio de aleación de aluminio/8000s’ Conductor.
P3: ¿proporcionar ejemplos? Es libre o extra?
Sí, podríamos ofrecer las muestras gratis
P4: es la calidad de sus productos garantizada?
Hemos pasado ISO9001, ISO 14001, ISO45001, y todos nuestros productos tienen certificados CE.
P5: Que los mercados ¿involucran principalmente?
Nuestros productos han sido exportados principalmente a África, Oriente Medio, Sudeste de Asia, América del Sur, América Central América del Norte, Europa, Australia, etc.
P6: ¿Cuál es su pago?
T/T o L/C
Q7: ¿Qué acerca de la hora de entrega?
Generalmente, es 3-7días si la mercancía en stock. O es 7-30días si las mercancías no están en stock, es según cantidad.
Nosotros somos China Cable concéntrico dividido Cable Allied fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
