Single Core cinta de cobre aislado XLPE proyectó 22kV de cable de alimentación
Aplicación
Aislamiento XLPE 22kVpower funciona bien el cable para la transmisión de electricidad y líneas de distribución por sus excelentes propiedades eléctricas y físicas, incluyendo la ventaja de la simplicidad en la construcción, la ligereza de peso; comodidad en la aplicación además de su excelente eléctrica, térmica, mecánica y anti-corrosión química propiedades. Sentando en el interior, en el túnel, fija en el soporte del tubo y enterradas en el suelo, el cable no puede soportar las fuerzas mecánicas externas.
Standard
| IEC60502,IEC 60228 IEC60332,, BS 5467, BS 6622, es de 1554, 7098 y el ICEA S-66-524, etc. |
| Hongda Cable puede también diseñar y producir para su aplicación especial exigencia. |
Gama de productos
| Tensión nominal: 6/10kV |
| Nº de núcleos: núcleo |
| La temperatura ambiente para la instalación: ≥0ºC |
| La máxima temperatura de los conductores en condiciones normales de operación: 90ºC |
| Temperatura máxima de funcionamiento del conductor cuando el cable en cortocircuito (duración máxima de 5s): 250°C. |
La construcción
| Conductor: conductor de cobre trenzado templado Normal (aluminio) a la IEC60228 La clase 2 |
| La pantalla del conductor: semi-extrusión de compuestos conductores |
| Aislamiento: cruzado XLPE (polietileno) |
| La pantalla de aislamiento: semi-extrusión de compuestos conductores |
| La pantalla metálica: cinta de cobre |
| Funda exterior: PVC (tipo ST2) a la IEC 60502 |
Principales parámetros técnicos para un solo núcleo de 22kV de cable de alimentación
| La sección transversal | El diámetro del conductor | La pantalla del conductor | Insulaiton | La pantalla de aislamiento | Funda Outher | Diámetro total | El peso del cable de cobre | El peso o el cable Alumimnum |
| Mm2 | Mm | Mm | Mm | Mm | Mm | Mm | Kg/km. | Kg/km. |
| 25 | 6.0 | 0.8 | 5.5 | 0.8 | 1.7 | 24.4 | 786 | 634 |
| 35 | 7.0 | 0.8 | 5.5 | 0.8 | 1.8 | 25.5 | 912 | 700 |
| 50 | 8.4 | 0.8 | 5.5 | 0.8 | 1.8 | 27.0 | 1098 | 796 |
| 70 | 10.0 | 0.8 | 5.5 | 0.8 | 1.9 | 28.7 | 1336 | 913 |
| 95 | 11.5 | 0.8 | 5.5 | 0.8 | 1.9 | 30.3 | 1619 | 1042 |
| 120 | 13.0 | 0.8 | 5.5 | 0.8 | 2.0 | 31.9 | 1899 | 1170 |
| 150 | 14.5 | 0.8 | 5.5 | 0.8 | 2.0 | 33.5 | 2230 | 1315 |
| 185 | 16.2 | 0.8 | 5.5 | 0.8 | 2.1. | 35.3 | 2616 | 1483 |
| 240 | 18.4 | 0.8 | 5.5 | 0.8 | 2.2 | 37.7 | 3187 | 1722 |
| 300 | 20.5 | 0.8 | 5.5 | 0.8 | 2.2 | El 39,9 | 3819 | 1979 |
| 400 | 23.5 | 0.8 | 5.5 | 0.8 | 2.3. | 43.1 | 4781 | 2365 |
| 500 | 26.5 | 0.8 | 5.5 | 0.8 | 2.4 | 46.3 | 5853 | 2787 |
Nosotros somos China Cable de potencia con pantalla de cinta de cobre aislado en XLPE de núcleo único 22kv fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
Get Latest Price Request a quote
Tags: 22kv de cable de alimentación, cable de alimentación, Henan Hongda Cable Co., Ltd.Similar Or Related
-
RZ1-K Cable eléctrico de potencia aislado XLPE LSOH
-
0.6//1kv 95mm2 Precio del cable de potencia resistente al fuego con aislamiento de PVC/XLPE
-

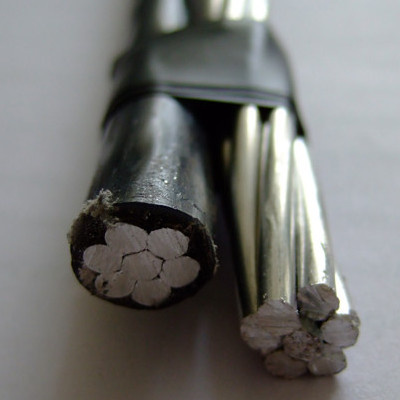

Cable ACSR Dúplex #6 de Aluminio Cable AAC ACSR Aislado XLPE 1*6AWG+6AWG Cable de Servicio Aéreo
-
