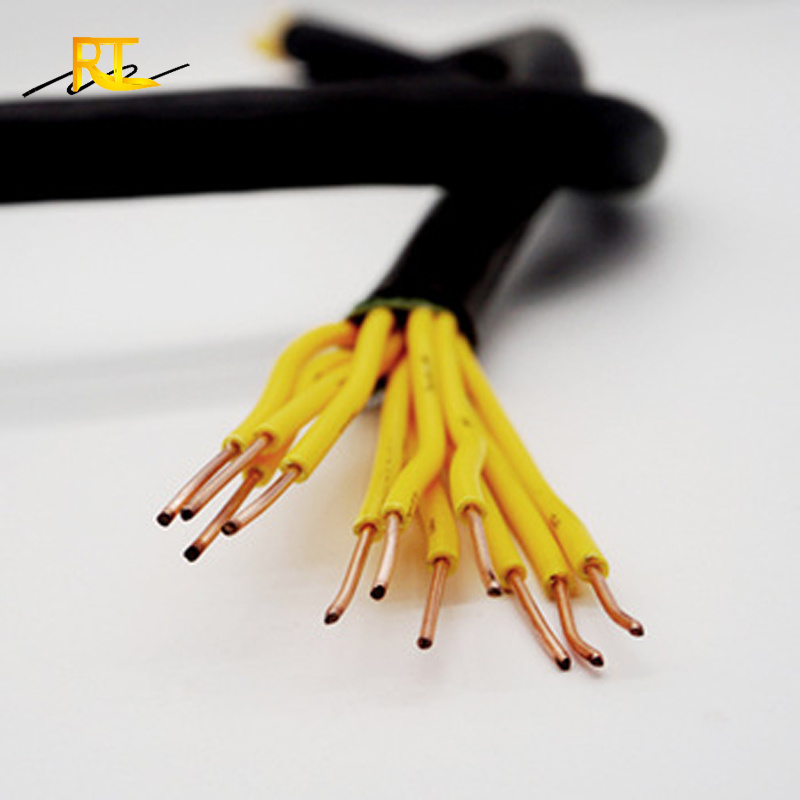

Manufacturer Solid Shielded Copper Conductor Fire Alarm Control Cable
Fabricante de cable de control de alarma contra incendios con conductor de cobre sólido apantallado

Product Details

No. de Modelo.
BS 7870
Corriente
Cable de C.A.
Material de aislamiento
XLPE
Material de la Funda
PVC
Forma Material
Alambre redondo
Alambre Material del núcleo
conductor de aluminio
Certificación
ISO, CCC, CE, abc aac aaac acsr especificación de conductor de 3 cor
Modelo
cable abc
Marca
henan hongda
colores de aislamiento
natural / rojo / amarillo / azul / verde, etc.
color de la funda exterior
negro, etc.
no de núcleos
doble
sección transversal
16 mm2
longitud de embalaje
de acuerdo a su solicitud
long&guión;término temperatura de trabajo
90°c
temperatura máx. en cortocircuito
160°c /250°c
tensión nominal
33kv
estándar de diseño
iec 60502-1, iec 60502-2, iec 60227, iec 60228
garantía
3 años
certificado
iso 14001 / iso 9001 / ohasa 18001 / ccc
Paquete de Transporte
por mar
Especificación
abc aac aaac acsr especificación de conductor de 3 cor
Marca Comercial
henan hongda
Origen
China
Código del HS
85444929
Capacidad de Producción
3000

Product Description

Conductor AAC ACSR aislado XLPE de PVC de núcleo único 2C triplex cable de haz trenzado de antena de 33kv abc

1. Aplicaciones
Cable aéreo (cable ABC) es un concepto muy innovador para la distribución de la energía en el techo en comparación con el sistema convencional de distribución de la red aérea de conductor desnudo. Proporciona un mayor nivel de seguridad y fiabilidad, menores pérdidas de potencia y la máxima economía del sistema al reducir los costes de instalación, mantenimiento y operativos.

Los cables de la unidad de antena KAIQI POWER LV están diseñados para suministrar un servicio aéreo de 600/1000 voltios para servicio temporal en los sitios de construcción, como una caída de servicio (polo de alimentación a entrada de servicio), como un cable secundario (polo a polo) o iluminación de calle. Este cable sobre la cabeza proporciona aislamiento reforzado según

2 . Normas

GB/T12527,GB/T1179,IEC60502,NFC 33-209,BS 7870,ANSI/ICEA S-76-474  AS/NZS 3560,1 ETC.

3. Tipo de cable con aislamiento aéreo, nombre y alcance

  Tipo chino  (tipo general) Poco tiempo Descripción Aplicaciones primarias
Conductor de cobre Conductor de aluminio
JKV (Cu/PVC) JKLV(AAC/PVC) , JKLHV (AAAC/PVC) Cable de línea cubierto

Cable de caída de servicio

Cable UD secundario

Cables de antena aislados de PVC Para la aplicación de transmisión de potencia aérea
JKY(Cu/PE) JKLY(AAC/PE),JKLHY(AAAC/PE) Cables de antena aislados PE
JKYJ(Cu/XLPE) JKLYJ(AAC/XLPE) JKLHYJ(AAAC/XLPE) Cables de antena aislados XLPE
JKLGYJ(ACSR/XLPE)   Cable de aluminio reforzado con acero con cable de antena aislado XLPE Para la aplicación de transmisión de potencia aérea
Para aplicaciones de transmisión de potencia aérea capaces de soportar una fuerza de tracción moderada.

4.Construcción:

Conductores de fase : Aluminio o cobre 1350-H19 de perfil redondo o compactado Conductor, AAAC, ACSR

Conductor neutro o mensajero :aluminio 6201 redondo, estanado o compactado Aleación o AAC, ACSR

Conductor de alumbrado público: Conductor de aluminio compacto o de estanado redondo

Aislamiento  : LDPE, HDPE, XLPE, PVC  (  resistente a UV)

Nota: Las disposiciones anteriores pueden cambiarse como orden
Cable de línea aérea (línea aérea) parámetro técnico Estándar TNB (IEC 60502)  Cables de conductor aéreo integrado (ABC)

Tipo Conductor nominal
 sección transversal
mm2 		Conductor de CC
resistencia a
20ºC(Ω/km)
≤ 		 Min.insulation
 Resistencia  MΩ·km 		No.
 Grosor
de aislamiento
mm 		Diámetro ext. aprox. Mm Resistencia nominal
 de cable
N
70 ºC 90ºC.
JKY  (Cu/PVC) 1×16 1,198 0,0065 – 1,2 7,2 5486
1×25 0,749 0,0054 – 1,2 8,4 8465
1×35 0,540 0,0054 – 1,4 9,8 11731
1×50 0,399 0,0046 – 1,4 11,1 16502
1×70 0,276 0,0040 – 1,4 12,8 23461
1×95 0,199 0,0039 – 1,6 14,8 31759
1×120 0,158 0,0035 – 1,6 16,2 39911
1×150 0,128 0,0035 – 1,8 18,1 49505
1×185 0,1021 0,0035 – 2,0 20,3 61846
1×240 0,0777 0,0034 – 2,2 22,7 79823
JKYJ  (Cu/XLPE) 1×10 1,906 – 0,67 1,0 5,8 3471
1×16 1,198 – 0,65 1,2 7,2 5486
1×25 0,749 – 0,54 1,2 8,4 8465
1×35 0,540 – 0,54 1,4 9,8 11731
1×50 0,399 – 0,46 1,4 11,1 16502
1×70 0,276 – 0,40 1,4 12,8 23461
1×95 0,199 – 0,39 1,6 14,8 31759
1×120 0,158 – 0,35 1,6 16,2 39911
1×150 0,128 – 0,35 1,8 18,1 49505
1×185 0,1021 – 0,35 2,0 20,3 61846
1×240 0,0777 – 0,34 2,2 22,7 79823
JKLY  (AAC/PE) 1×16 1,91 0,0065 – 1,2 7,2 2517
1×25 1,20 0,0054 – 1,2 8,4 3762
1×35 0,868 0,0054 – 1,4 9,8 5177
1×50 0,641 0,0046 – 1,4 11,1 7011
1×70 0,443 0,0040 – 1,4 12,8 10345
195 0,320 0,0039 – 1,6 14,8 13727
1×120 0,253 0,0035 – 1,6 16,2 17339
1×150 0,206 0,0035 – 1,8 18,1 21033
1×185 0,164 0,0035 – 2,0 20,3 26732
1×240 0,125 0,0034 – 2,2 22,7 34679
JKLYJ  (AAC/XLPE) 1×16 1,91 – 0,65 1,2 7,2 2512
1×25 1,20 – 0,54 1,2 8,4 3762
1×35 0,868 – 0,54 1,4 9,8 5177
1×50 0,641 – 0,46 1,4 11,1 7011
1×70 0,443 – 0,40 1,4 12,8 10345
1×95 0,320 – 0,39 1,6 14,8 3727
1×120 0,253 – 0,35 1,6 16,2 17339
1×150 0,206 – 0,35 1,8 18,2 21033
1×185 0,164 – 0,35 2,0 20,1 26732
1×240 0,125 – 0,34 2,2 22,8 34679
JKLHY (AAAC/PE) 1×16 2,217 0,0065 – 1,2 7,2 4022
1×25 1,393 0,0054 – 1,2 8,4 6284
1×35 1,007 0,0054 – 1,4 9,8 8800
1×50 0,744 0,0046 – 1,4 11,1 12569
1×70 0,514 0,0040 – 1,4 12,8 17396
1×95 0,371 0,0039 – 1,6 14,8 23886
1×120 0,294 0,0035 – 1,6 16,2 30164
1×150 0,239 0,0035 – 1,8 18,1 37706
1×185 0,19 0,0035 – 2,0 20,3 46503
1×240 0,145 0,0034 – 2,2 22,7 60329
JKLHYJ (AAAC/XLPE) 1×16 2,217 – 0,65 1,2 7,2 4022
1×25 1,393 – 0,54 1,2 8,4 6284
1×35 1,007 – 0,54 1,4 9,8 8800
1×50 0,744 – 0,46 1,4 11,1 12569
1×70 0,514 – 0,4 1,4 12,8 17396
1×95 0,371 – 0,39 1,6 14,8 23886
1×120 0,294 – 0,35 1,6 16,2 30164
1×150 0,239 – 0,35 1,8 18,1 37706
1×185 0,19 – 0,35 2,0 20,3 46503
1×240 0,145 – 0,34 2,2 22,7 60329
Tipo Conductor nominal
 sección transversal
(AL/ST)
mm2 		Conductor de CC
resistencia a
20ºC(Ω/km)
≤ 		Min.insulation
 Resistencia  MΩ·km 		No.
 Grosor
de aislamiento
mm 		Diámetro ext. approx
mm 		Resistencia nominal del cable   N
70 ºC 90ºC.
JKLGYJ (ACSR/XLPE) 10/2 2,706 0,0067 0,67 1,0 7 4120
16/3 1,779 0,0067 0,65 1,2 8,4 6130
25/4 1,131 0,0054 0,54 1,2 9,8 9290
35/6 0,8230 0,0054 0,54 1,4 11,0 12630
50/8 0,5946 0,0046 0,46 1,4 12,9 16870
50/30 0,5692 0,0046 0,46 1,4 14,8 42620
70/10 0,4217 0,0040 0,40 1,4 14,8 23390
70/40 0,4141 0,0040 0,40 1,4 16,7 58300
95/15 0,3058 0,0039 0,39 1,6 17,5 35000
95/20 0,3019 0,0039 0,39 1,6 17,3 37200
95/55 0,2992 0,0039 0,39 1,6 19,7 78110
120/7 0,2422 0,0035 0,35 1,6 18,8 27570
120/20 0,2496 0,0035 0,35 1,6 19,4 41000
120/25 0,2345 0,0035 0,35 1,6 19,4 47880
120/70 0,2364 0,0035 0,35 1,6 21,5 98370
150/8 0,1989 0,0035 0,35 1,8 20,7 32860
150/20 0,1980 0,0035 0,35 1,8 21,4 46630
150/25 0,1939 0,0035 0,35 1,8 21,4 54110
150/35 0,1962 0,0035 0,35 1,8 21,9 65020
185/10 0,1572 0,0035 0,35 2,0 23,1 40880
185/25 0,1542 0,0035 0,35 2,0 23,9 59420
185/30 0,1592 0,0035 0,35 2,0 23,9 64320
185/45 0,1564 0,0035 0,35 2,0 24,5 80190
210/10 0,1411 0,0035 0,35 2,0 24,2 45140
210/25 0,1380 0,0035 0,35 2,0 26,0 65990
210/35 0,1363 0,0035 0,35 2,0 25,4 74250
210/50 0,1381 0,0035 0,35 2,0 25,8 90830
240/30 0,1181 0,0034 0,34 2,2 27,2 75620
240/40 0,1209 0,0034 0,34 2,2 27,2 83370
240/55 0,1198 0,0034 0,34 2,2 27,8 102100



Nosotros somos China Conductor AAC ACSR aislado de PVC XLPE de un solo núcleo 2c Triplex Cable de paquete trenzado aéreo ABC espaciado 33kv fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
