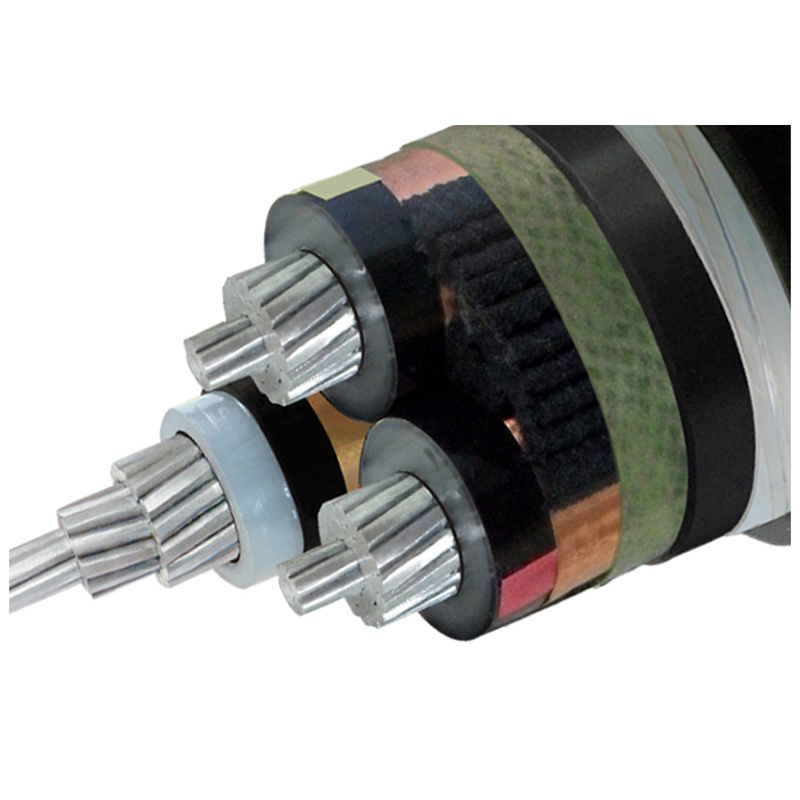

Cable de Cobre con Armadura de Media Tensión 6kv 10kv 11kv 15kv 20kv 24kv 33kv 36kv Yjv22 3X150 3X240 mm2 image
Get Latest Price Request a quote
You May Like
Product Details
Product Description
Los tres núcleos, CU o al conductor, aislamiento XLPE, armadura de alambre de acero recubierto de PVC, Cable de alimentación
El 1 de la aplicación principal
Con polietileno reticulado (XLPE) cable aislado funciona bien para la transmisión de electricidad y líneas de distribución por sus excelentes propiedades eléctricas y físicas, incluyendo la ventaja de la simplicidad en la construcción, la ligereza de peso; comodidad en la aplicación además de su excelente eléctrica, térmica, mecánica y anti-corrosión química propiedades.
Los estándares 2
GB/12706-2008, IEC60502,IEC 60228, IEC60332 BS 5467,BS 6622 , 1554 , es 7098e ICEA S-66-524, etc.
3 Tipo de producto
| Tipo chino(tipo General) | Descripción | Aplicación | |
| Cu | Al. | ||
| YJV (XLPE/CU/PVC) | YJLV (XLPE/AL/PVC) | Conductor Cu(Al)aislamiento XLPE conductor recubierto de PVC el cable de alimentación | Sentando en el interior, en el túnel, fija en el soporte del tubo y enterradas en el suelo, el cable no puede soportar las fuerzas mecánicas externas. |
| YJY (XLPE/CU/PE) | YJLY (XLPE/PE/AL) | Conductor Cu(Al conductor)aislamiento XLPE cable de alimentación recubierto de PE | |
| YJV22 (XLPE/CU/STA/PVC) | YJLV22 (AL/XLPE/STA/PVC) | Conductor Cu(Al conductor)aislamiento XLPE de doble cinta de acero recubierto de PVC blindado el cable de alimentación | Para sentar en el interior, en el túnel, zanja de cable, o directamente en el suelo, capaz de soportar fuerzas mecánicas externas, pero no se puede tener gran fuerza de tracción. |
| YJV23 (XLPE/CU/STA/PE) | YJLV23 (AL/XLPE/STA/PE) | Conductor Cu(Al conductor)aislamiento XLPE de doble cinta de acero recubierto de PE blindado el cable de alimentación | |
| YJV62 (XLPE/CU/ATA/PVC) | YJLV62 (XLPE/AL/ATA/PVC) | Conductor Cu(Al conductor)aislamiento XLPE de doble cinta de aluminio recubierto de PVC blindado el cable de alimentación | |
| YJV32 (/CU/XLPE SWA PVC/) | YJLV32 (AL//XLPE SWA PVC/) | Conductor Cu(Al conductor)aislamiento XLPE de alambre de acero recubierto de PVC blindado el cable de alimentación | Para sentar en el interior, en el túnel, zanja de cable, o directamente en el suelo, capaz de soportar fuerzas mecánicas externas y cierta fuerza de tracción |
| YJV33 (/CU/XLPE SWA/PE) | YJLV33 (AL//XLPE SWA/PE) | Conductor Cu(Al conductor)aislamiento XLPE de alambre de acero recubierto de PE blindado el cable de alimentación | |
| YJV72 (XLPE/CU/AWA/PVC) | YJLV72 (XLPE/AL/AWA/PVC) | Conductor Cu(Al conductor)aislamiento XLPE de alambre de aluminio recubierto de PE blindado el cable de alimentación | |
La construcción de 5
5.1 aislamiento XLPE Cables de alimentación para los voltajes nominales hasta e incluyendo 0.6/1kV
En forma de conductor: RE=circular sólida, CC=circular compactado encallado, Sm=trenzado en forma de sector
Conductores: Plain compactada en forma circular o trenzado de cobre o aluminio conductor
Aislamiento: cruzado XLPE (polietileno) Valor nominal de 90°C
Identificación de color
1 Core : rojo o negro, de 2 núcleos : rojo, negro, de 3 núcleos: Rojo, Amarillo, Azul
4 núcleos: Rojo, Amarillo, Azul, Negro, de 5 núcleos: Rojo, Amarillo, Azul, negro, verde
Por encima de 5 núcleos: núcleos negros con números blancos
*La identificación se puede cambiar como requisito de usuario
General /Revestimiento interior :Dos, Tres o cuatro conductores aislados se colocan arriba junto con no higroscópico rellenos y la asamblea es camas con una capa de extrusión de PVC. En caso de no blindados cables, esta capa puede ser omitido
Armadura: Aluminio/alambres de acero galvanizado, single core los cables serán armadura de alambre de aluminio, aluminio y acero aplicado helically cintas sobre la ropa de cama de multi-core de los cables según IEC 60502.
Revestimiento exterior:funda exterior serán de PVC extruido tipo ST2 según IEC 60502-1 o tipo 9 como BS 6346/5467.especial tipo de material de revestimiento de PVC como retardante de fuego, Anti-Termite PVC EL PVC, Anti-Rodent PVC, resistente a la luz del sol, de PVC resistente al aceite de PVC están disponibles a pedido especial. Además, el revestimiento especial materiales tales como LLDPE, MDPE, HDPE, LSZH y CPE están disponibles bajo petición.
Fuego de las fundas de cables
Los cables pueden suministrarse con retardante de llama especial revestimiento exterior de PVC para cumplir con los requisitos de prueba de fuego de la IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, también podemos suministrar cables con baja emisión de humos Libres de halógenos (LSHF) material según IEC 60502-1, BS 7211, BS 6724 u otras normas equivalentes.
| Tipo | La especificación | Diámetro exterior | Espesor nominal de aislamiento | Diámetro de Cable de acero |
El espesor de revestimiento nominal | Aprox. Diámetro exterior del cable | Aprox. El peso del cable | Ampacity de cable | ||||
| El aire | El suelo | |||||||||||
| CU | Al. | Cu | Al. | Cu | Al. | |||||||
| YJV32 YJLV32 |
Mm2 | Mm | Mm | Mm | Mm | Mm | Kg/km. | Kg/km. | Un | Un | Un | Un |
| 3×4 Volver | 2.24 | 0.7 | 1.25 | 1.8 | 17.1 | 621 | 546 | 37 | 28 | 46 | 35 | |
| 3×6 Volver | 2.76 | 0.7 | 1.25 | 1.8 | 17.8 | 700 | 591 | 47 | 37 | 56 | 46 | |
| 3×10 CC | 3.8 | 0.7 | 1.6 | 1.8 | 19.5 | 885 | 695 | 64 | 47 | 76 | 56 | |
| 3×16 CC | 4.8 | 0.7 | 1.6 | 1.8 | 21.5 | 1141 | 840 | 84 | 64 | 98 | 76 | |
| 3×25 CC | 6.0 | 0.9 | 1.6 | 1.8 | 26.6 | 1670 | 1201 | 115. | 84 | 126 | 98 | |
| 3×35 CC | 7.0 | 0.9 | 1.6 | 1.8 | 28.8 | 2033 | 1384 | 141 | 115. | 152 | 126 | |
| 3×50 cm | 8.0 | 1.0 | 1.6 | 1.8 | 31.8 | 2513 | 1635 | 172 | 141 | 181 | 152 | |
| 3×70 cm | 9.5 | 1.1. | 2.0 | 2.0 | 36.1 | 3502 | 2231 | 218 | 172 | 222 | 181 | |
| 3×95 SM | 11.0 | 1.1. | 2.0 | 2.2 | 39.4 | 4392 | 2632 | 269 | 218 | 267 | 222 | |
| 3×120 SM | 12.4 | 1.2 | 2.0 | 2.3. | 42.4 | 5258 | 3033 | 313 | 269 | 305 | 267 | |
| 3×150 SM | 13.8 | 1.4 | 2.5 | 2.4 | 46.9 | 6706 | 3972 | 359 | 313 | 344 | 305 | |
| 3×185 SM | 15.4 | 1.6 | 2.5 | 2.6 | 51.5 | 8104 | 4671 | 405 | 359 | 383 | 344 | |
| 3×240 SM | 17.5 | 1.7 | 2.5 | 2.7 | 56.1 | 10062 | 5557 | 451 | 405 | 442 | 383 | |
| 3×300 SM | 19.6 | 1.8 | 2.5 | 2.9 | El 60,6 | 12082 | 6451 | 497 | 451 | 461 | 422 | |
6 kv de tensión media 10kv 11kv 15kv 20kv 24kv 33kv 36kv Yjv22 3X150 de 3×240 mm2 de la armadura del cable de cobre
Nosotros somos China Cable de Cobre con Armadura de Media Tensión 6kv 10kv 11kv 15kv 20kv 24kv 33kv 36kv Yjv22 3X150 3X240 mm2 fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
