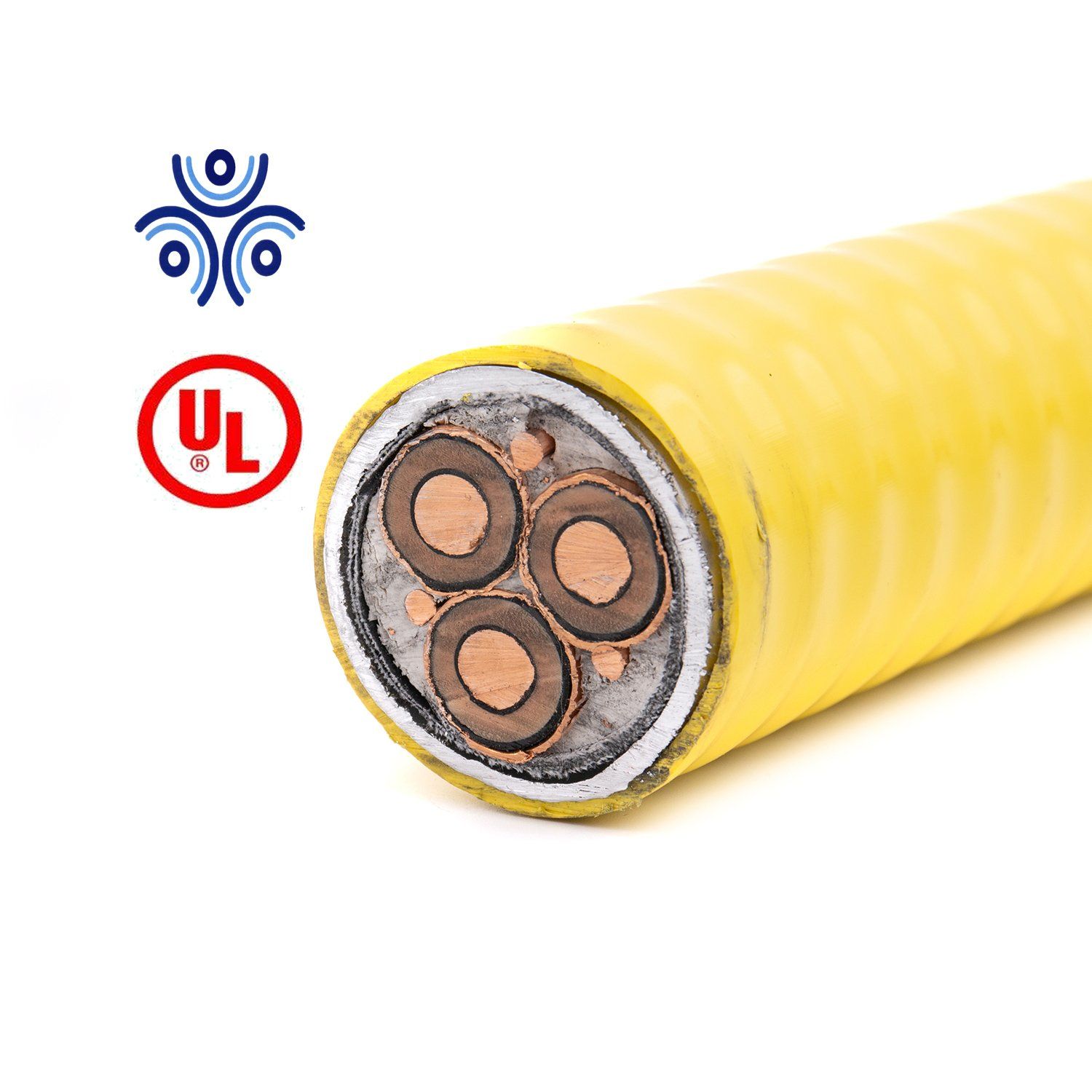

Cables de poder con armadura interconectada de aluminio y acero Mc Hl Tipo VFD/Teck-90 3 C 2/0 4/0 500mcm Mc Hl

El montaje del producto

Conductor:  a través de 1000 kcmil 6 AWG de cobre templado desnudo por la norma ASTM B3. Trenzado compacto según ASTM B496. Strand extruido Escudo (ESS): termoestable extruido semi-conductor de la capa de control del estrés sobre el conductor por ICEA S-93-639 y UL 1072.

Aislamiento:  115 mil de goma de Etileno Propileno (EPR) aislamiento por ICEA S-93-639 y UL 1072.

Escudo aislante extruida (EIS): Termoset semi-la realización de la capa de poliméricas, sin pelar en el aislamiento por ICEA S-93-639 y UL 1072.

Escudo:  5 mil desnudos de cobre recocido cinta con un 25% de superposición.

Puesta a tierra(s): Tres dividir la clase B desnudo trenzado de cobre recocido conductores de tierra de tamaño en conformidad con UL 1072 y NEC Artículo 250.

Armadura:  impermeable, continuamente soldado y funda de aleación de aluminio corrugado por UL 1072 y 1569. Cumple los requisitos de conexión a tierra de NEC en el artículo 250.

Chaqueta:  ignífugo, humedad y resistentes a la luz del sol el cloruro de polivinilo (PVC), el amarillo. El rendimiento de baja temperatura cumple la norma ASTM D746 de la fragilidad de la temperatura igual o inferior a -40ºC.

Aplicaciones

Las unidades de frecuencia variable: 3-conductor a la izquierda los cables blindados con tres cables de conexión a tierra simétricos son el método de cableado preferida para su uso con motores AC controlado por inversores de modulación de ancho de pulso en la pantalla VFD de aplicaciones.

Para utilizar en clase I, II y III, las divisiones 1 y 2; o la clase 1, las zonas 1 y 2 lugares peligrosos por NEC los artículos 501, 502, 503 y 505. Para la instalación de racks de Metal Comederos de canaletas y bandejas de cables, o asegurado que no admite más de seis pies de distancia. Para exponerse y ocultas en lugares húmedos o secos, directamente enterrados o incrustado en el hormigón. Para su uso en circuitos derivados y alimentadores de potencia industrial en los sistemas de distribución por NEC los artículos 328 y 330.

Características

Armor proporciona barrera impermeable a la humedad, gases y líquidos.

El strand shield, EPR aislamiento y protección de aislamiento se alzan en una operación.

El sistema de aislamiento de EPR tiene excelente resistencia a la corona y de alta resistencia dieléctrica y proporciona estabilidad eléctrica bajo estrés. Cumple con prueba de impacto en frío a -40ºC.

Normativas

Sector: UL tipo MV-105. UL tipo MC-HL, XHHW-2, CT, USA, SUN RES, DIR BUR -40ºC, FT4.

Marina UL a bordo de buques, American Bureau of Shipping (ABS) en la lista de CWCMC.

La adhesión de diseño:

ICEA S-93-639/WC74, 5-46 kV protegidos Cable de alimentación.

AEIC CS8 blindado de especificación para el cable de alimentación, 5-46 kV.

UL 1072 Medium-Voltage Cables de alimentación.

UL 1569 Cables Metálico.

UL 2225 Los Cables y accesorios para su uso en ubicaciones peligrosas.

UL 1309 Marine el cable de a bordo.

UL C68.3 llama Pruebas: ICEA T-29-520 (210.000 BTU/hr). IEEE 383 (70.000 BTU/hr).

UL FT4.

IEEE 1202 (70.000 BTU/hr).

UL 1072. IEC 60332-3 Categoría A.
