LV 3×95+70mm2 Paquete Antena Conductor (ABC) Cable agrupado
Paquete de antena de conductores (ABC)
Descripción
Descripción Cable
Autoportante sistema consta de cuatro núcleos de hard-remolque varados y compactado los conductores de aluminio de la igualdad de sección transversal y aislados en XLPE cargado de carbón para garantizar la protección UV. Todos los núcleos colados por igual. Apoyo a núcleos sistema consta de tres núcleos de la fase de hard-remolque varados compactar los conductores de aluminio con aislamiento XLPE cargado de carbono puso alrededor de un núcleo de apoyo de aleación de aluminio con aislamiento XLPE cargado de carbón para garantizar la protección UV. Sub-conductores adicionales opcionales en el auto-apoyo a núcleos de los sistemas.
Información de la instalación
· Económico
· Flexible
· Caja de seguridad
· Prueba de vandalismo
· Duradero
· Estética
· Adaptable
| Propiedades | |
| La especificación | : SANS 1418 Parte 1 y 2 |
| El rango de temperaturas | : -10°C a 80°C |
| La tensión nominal | : 600/1000V |
| Identificación de núcleos | Fase de : 1,2 y 3 muescas · cepa no-rodamiento neutral, 2 costillas longitudinales sobre La superficie opuesta 0,5mm x 1,00mm · Cepa- rodamiento (soporte) punto muerto, 1 La nervadura longitudinal sobre una superficie 0,5mm x 1,00mm |
| Embalaje | : Disponible en 500 metros de tambores de madera |
Aplicación
Conductor de paquete para los gastos generales de la red de distribución con y sin alumbrado público. (Entre el polo a polo)
Construcción:
| Fase de conductor | Todos los conductores de aluminio trenzado (AAC) |
| Neutral/Messenger | Todos los conductores de aluminio de aleación de desamparados (AAAC) |
| El aislamiento | Extruir de XLPE, capaz de funcionamiento continuo a la temperatura máxima del cable. |
Datos técnicos
Propiedades eléctricas
| El cable El tamaño |
Actual Rating (Nota 1) |
Corto circuito Rating (Nota 2) |
Conductor La resistencia @ 20°C |
Conductor La resistencia @ 80°C |
Sistema autosuficiente | Sistema de núcleo de apoyo | |||
| La inducción Reacance A 50 Hz |
Impendance (Z) a 50 Hz A 80°C |
Apoyar Tamaño del núcleo |
La inducción La reactancia A 50 Hz |
Impendance (Z) a 50 Hz A 80°C |
|||||
| Mm². | (A) | KA | (Ω/km) | (Ω/km) | (Ω/km) | (Ω/km) | Mm². | (Ω/km) | (Ω/km) |
| 25 | 105 | 2,3 | 1.200 | 1.490 | 0,096 | 1.493 | 54,6 | 0,101 | 1.493 |
| 35 | 144 | 3,2 | 0,868 | 1.078 | 0,096 | 1082 | 54,6 | 0,097 | 1082 |
| 50 | 183 | 4,6 | 0,641 | 0,796 | 0,090 | 0,801 | 54,6 | 0,089 | 0,801 |
| 70 | 228 | 6,4 | 0,443 | 0,550 | 0,089 | 0,557 | 54,6 | 0,086 | 0,557 |
| 95 | 277 | 8,5 | 0,320 | 0,397 | 0,086 | 0,406 | 54,6 | 0,081 | 0,405 |
| 120 | 322 | 11,0 | 0,253 | 0,314 | 0,084 | 0,325 | 70 | 0,079 | 0,324 |
| 150 | 350 | El 13,8 | 0,206 | 0,256 | 0,082 | 0,269 | 95 | 0,079 | 0,268 |
| Notas: | 1. Corriente nominal continua se dan a temperatura ambiente de 35°C, y el máximo conductor Temperatura de 80°C. Para el resto de la temperatura ambiente uso adyacentes a factores de clasificación |
| 2. Clasificaciones circuito corto de 1 segundo de duración, para un conductor de final de la temperatura de 130°C |
| Temp °C. | 25 | 30 | 35 | 40 | 45 |
| Factor | 1.11 | 1.05 | 1.00 | 0.94 | 0,88 |
Propiedades:
La antena de cable de baja tensión incluye conductor, el cable trenzado
| Propiedades físicas | ||||||||
| Tamaño del cable | Espesor de aislamiento | El diámetro máximo de aprox. | Aprox. Net. El peso | Longitud estándar | ||||
| La fase | Neutro / Messenger | El alumbrado público | La fase | Neutral/Messenger | El alumbrado público | |||
| Mm2 | Mm | Mm | Mm | Mm | Mm | Mm | Kg/km. | M |
| 2×25+25 | 1.4 | 1.4 | – | 10.0 | 10.0 | 10.0 | 338 | 500 |
| 2×35+25 | 1.6 | 1.4 | – | 11.2 | 10.0 | 10.0 | 394 | 500 |
| 2×50+35 | 1.6 | 1.6 | – | 12.6 | 11.2 | 11.2 | 526 | 500 |
| 2×70+50 | 1.8 | 1.6 | – | 15.4 | 12.6 | 12.6 | 760 | 500 |
| 2×95+70 | 2.0 | 1.8 | – | 17.0 | 15.4 | 15.4 | 975 | 500 |
| 3×25+25 | 1.4 | 1.4 | – | 10.0 | 10.0 | 10.0 | 452 | 500 |
| 3×35+25 | 1.6 | 1.4 | – | 11.2 | 10.0 | 10.0 | 537 | 500 |
| 3×50+35 | 1.6 | 1.6 | – | 12.6 | 11.2 | 11.2 | 717 | 500 |
| 3×70+50 | 1.8 | 1.6 | – | 15.4 | 12.6 | 12.6 | 1057. | 500 |
| 3×95+70 | 2.0 | 1.8 | – | 17.0 | 15.4 | 15.4 | 1360 | 500 |
| 3×25+25+2×16 | 1.4 | 1.4 | 1.2 | 10.0 | 10.0 | 8.1. | 602 | 500 |
| 3×35+25+2×16 | 1.6 | 1.4 | 1.2 | 11.2 | 10.0 | 8.1. | 687 | 500 |
| 3×50+35+2×16 | 1.6 | 1.6 | 1.2 | 12.6 | 11.2 | 8.1. | 867 | 500 |
| 3×70+50+2×16 | 1.8 | 1.6 | 1.2 | 15.4 | 12.6 | 8.1. | 1207 | 500 |
| 3×95+70+2×16 | 2.0 | 1.8 | 1.2 | 17.0 | 15.4 | 8.1. | 1510 | 500 |
| 3×25+25+16 | 1.4 | 1.4 | 1.2 | 10.0 | 10.0 | 8.1. | 527 | 500 |
| 3×35+25+16 | 1.6 | 1.4 | 1.2 | 11.2 | 10.0 | 8.1. | 612 | 500 |
| 3×50+35+16 | 1.6 | 1.6 | 1.2 | 12.6 | 11.2 | 8.1. | 792 | 500 |
| 3×70+50+16 | 1.8 | 1.6 | 1.2 | 15.4 | 12.6 | 8.1. | 1132 | 500 |
| 3×95+70+16 | 2.0 | 1.8 | 1.2 | 17.0 | 15.4 | 8.1. | 1435 | 500 |
*Más información acerca de factor de clasificación de ciertos arreglos de cable se puede encontrar en la información técnica complementaria
Para obtener más información, no dude en ponerse en contacto con nosotros en +86-15838290725
Nosotros somos China LV 3X95+70mm2 Conductor Aéreo Agrupado (ABC) fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
Get Latest Price Request a quote
Tags: ABC Cable, Cable de antena agrupado, Henan Hongda Cable Co., Ltd.Similar Or Related
-
Cable aéreo de aluminio con aislamiento XLPE y PVC de energía eléctrica
-
Cable Aislado de Aluminio ABC Tira de Color 4*16 4*25 Cable ABC
-
3*95+54.6+16sqmm Cables ABC con Iluminación Vial para Sobrecarga
-

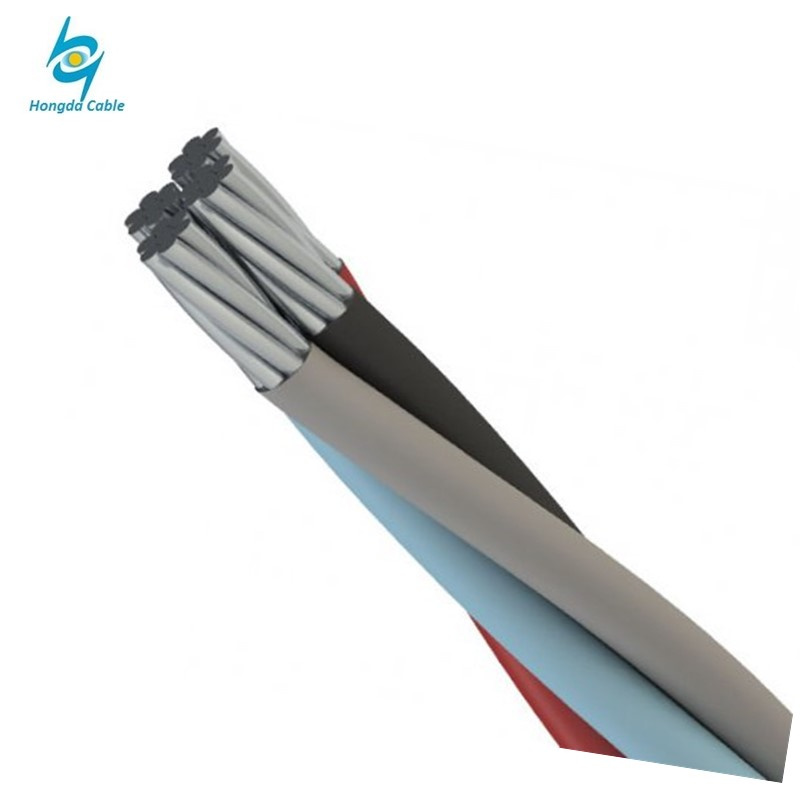

Cable de servicio aéreo dúplex de aluminio con aislamiento XLPE Collie 1*6+6AWG
-
