LLDPE, MDPE, PVC CSA68.5 Cable de Neutro Concéntrico de China 15kv Media Tensión de Potencia Mv90, Mv105

LLDPE, MDPE, PVC CSA68.5 Cable de Neutro Concéntrico de China 15kv Media Tensión de Potencia Mv90, Mv105 image

Get Latest Price Request a quote

Product Details

No. de Modelo.

MEDIUM VOLTAGE POWER CABLE MV90, MV105

Corriente

DC y AC

Material de aislamiento

XLPE, aluminio, alambre de cobre desnudo

Forma Material

Alambre redondo

Certificación

ISO, CCC, RoHS, rneda

nombre de los productos

cable de alimentación de media tensión, mv90, mv105

tipo listado ul

mv90, mv105

estándar

ul1072, icea s-93-639

tensión nominal

5kv, 8kv, 15kv, 25kv, 35kv

aislamiento

tr-xlpe, epr

vaina

lldpe, pvc

temperatura de trabajo

máx. 90 grados o 105degre

vaina con tira

tira roja

nivel de aislamiento

100% o 133%

muestra disponible

sí

Paquete de Transporte

carrete como sus necesidades

Especificación

8awg a 1000mcm

Marca Comercial

renda

Origen

China

Código del HS

8544492100

Capacidad de Producción

10000000ft/mes

Product Description

Industrial de media tensión 15 KV 35kv Xlp Epr Urd MV-90 & MV-105 Cable de alimentación tipo UL 1072 Icea 94 649 conductores de aluminio de distribución eléctrica Metro cable

Aplicaciones

Para su uso en circuitos de potencia de hasta 35 kV, cuando se instala en el aire libre, un conducto, el conducto, o directamente enterrado, para lugares húmedos y secos. Se utiliza para aplicaciones de potencia en plantas químicas, refinerías, fábricas de acero, plantas industriales, la utilidad de las subestaciones y las estaciones generadoras

Las normas y referencias
Cable TRXLP primaria UD cumple o supera las especificaciones ASTM siguiente:
• B3 Cable de cobre recocido blando
• B8 Concentric-Lay filamentos conductores de cobre, dura, blanda o Medium-Hard
• Aluminio B230, 1350-H19 Cable para usos eléctricos
• B231 Aluminio 1350 Conductores, Concentric-Lay filamentos
• B609 Cable de aluminio 1350 Ronda, intermedios y de templado los ánimos, para usos eléctricos

UD TRXLP Cable está fabricado con la última edición de las siguientes especificaciones, y
En caso de la especificación de los conflictos, en el orden indicado:
• La norma ANSI/ICEA S-94-649
• AEIC CS-8
• UL1072, cuando se haya especificado

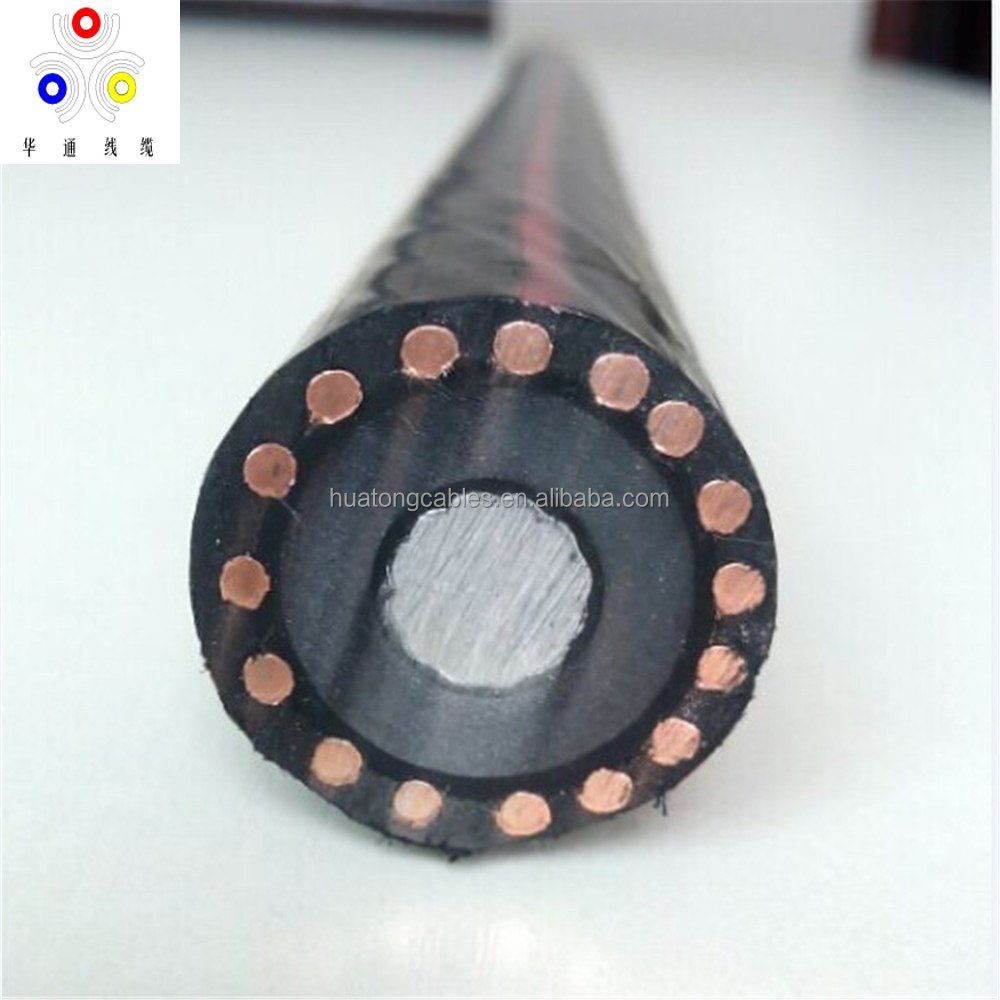

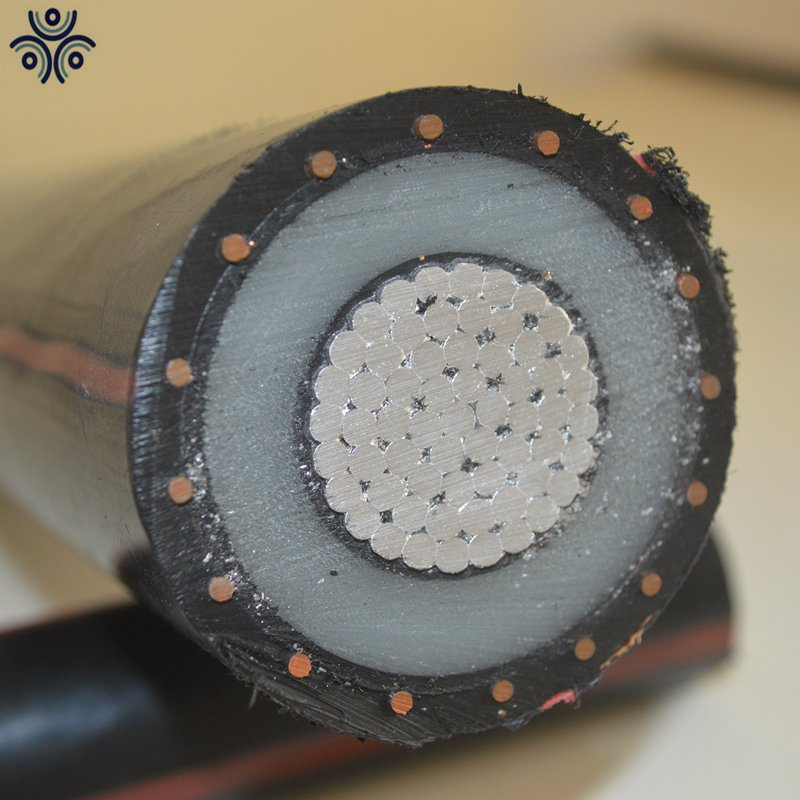

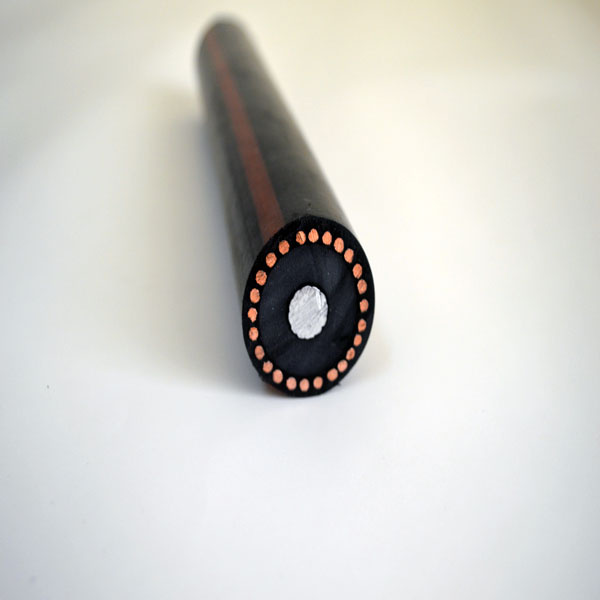

La construcción
Conductores: desnuda, Cobre templado por la norma ASTM B-3, el aluminio conductor compacto.
Semiconductores: Pantalla interna sobre el conductor, hecha de material semiconductor termoendurecible.
Aislamiento: cruzado de polietileno (XLPE)/etileno propileno caucho (EPR), en ambiente seco de tubo de la catenaria, mediante un proceso de extrusión de triple capa.
Semiconductores externo: pantalla sobre el aislamiento, de strippable termoendurecibles y materiales semiconductores.
Pantalla: pantalla metálica de alambres de cobre.
Funda externa: PVC, de color rojo o negro LLDPE.

Rango de temperatura: -40°C a +90/105°C
La tensión nominal: 5KV 8KV 15KV 25KV 35KV

El conductor de fase		El punto muerto		El grosor por Cond. (Mils)			De diámetro (mils)				El peso de 1.000 pies (libras).	Permitido Ampacities+
El tamaño (AWG o kcmil)	Strand-ing	Nº de hilos	El tamaño (AWG).	Insul nominal.	Insul. Shield punto mín.	Aprox. Jkt.	Fase desnudo Cond.	A lo largo de Insul.	A lo largo de Insul. El escudo	Comp. El cable	Comp. El cable	Enterramiento directo	En los conductos
El conductor de aluminio – 100% de nivel de aislamiento
2	Solid	10	14	175	30	50	258	653	733	961	453	168*	119*
2	7	10	14	175	30	50	283	678	758	986	470	168*	119*
1	Solid	13	14	175	30	50	289	685	765.	993	520	193*	137*
1	19	13	14	175	30	50	322	718	798	1026	539	193*	137*
1/0	Solid	16	14	175	30	50	325	720.	800	1028	591	218*	155*
1/0	19	16	14	175	30	50	352	748	828	1056	609	218*	155*
2/0	19	20	14	175	30	50	395	790	870	1098	703	248*	177*
3/0	19	25	14	175	30	50	443	838	918	1146	817	284*	201*
4/0	19	20	12	175	30	50	498	893	973	1234	993	324*	230*
250	37	16	10	175	30	50	558	963	1043	1346	1213	360*	257*
350	37	18	14	175	40	50	661	1068	1168	1396	1055	389**	319**
500	37	25	14	175	40	50	789	1193	1293	1521	1349	468**	384**
750	61	24	12	175	40	80	968	1383	1483	1798	1946	569**	468**
1000	61	20	10	175	40	80	1117	1530.	1630	1988	2473	642**	542**
1250	91	25	10	220	55	80	1250	1765	1895	2253	3142	688**	604**
1500	91	30	10	220	55	80	1370	1885	2015	2373	3616	726**	637**
