Soluciones de una parada para alambres y cables – HENAN CABLE UME CO., LTD.
Más de 30 años de alambres y cables de la experiencia de fabricación y exportación a más de 50 países.
1. Aplicaciones
Los conductores AACSR también son adecuados para su uso en todas las torres de transmisión, y otras estructuras. Gama de aplicaciones de extra alta tensión (MAT) líneas de transmisión para sub-servicio abarca en la distribución o utilización voltajes en locales privados como como como ACSR.
2. La construcción

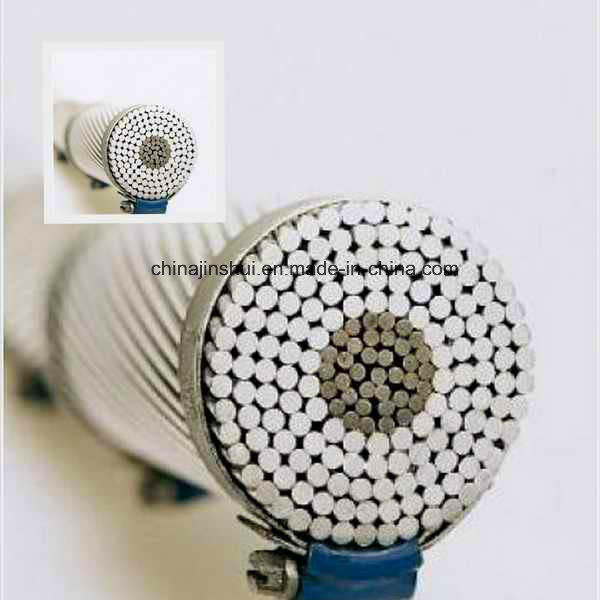

La aleación de aluminio 6201 hilos y los núcleos de acero trenzado de forma concéntrica y helically envuelto alrededor de un hilo central.
3. Las normas
La norma ASTM B711, IEC 61089, en 3609, GB/T 1179
La norma ASTM B711
| Área transversal nominal | Nº / diámetro nominal del cable | Aprox. En general De diámetro. |
Aprox. El peso |
Rompiendo nominal Cargar |
Max. Resistencia DC. A 20°C |
|||
| El aluminio Aleación |
El acero | En total | El aluminio Aleación |
El acero | ||||
| Mm2 | Mm2 | Mm2 | N/mm | N/mm | Mm | Kg/km. | KN | Ω/km. |
| 140 | 23 | 163 | 26/2.62 | 7/2.04 | 16.6 | 565 | 75 | 0.23898 |
| 140 | 33 | 173 | 30/2.44 | 7/2.44 | 17.1 | 643 | El 87,4 | 0.23906 |
| 160 | 26 | 186 | 26/2,80 | 7/2.18 | 17.7 | 646 | 85.6 | 0.20924 |
| 160 | 38 | 198 | 30/2.61 | 7/2.61 | 18.3 | 736 | 106 | 0.20893 |
| 180 | 29 | 209 | 26/2.97 | 7/2.31 | 18.8 | 731 | 95.1 | 0.18597 |
| 180 | 42 | 222 | 30/2.76 | 7/2.76 | 19.3 | 823 | 112 | 0.18684 |
| 200 | 32 | 232 | 26/3.13 | 7/2.43 | 19.8 | 805 | 106 | 0.16744 |
| 200 | 47 | 247 | 30/2.91 | 7/2.91 | 20.4 | 915 | 124 | 0.16807 |
| 224 | 36 | 260 | 26/3.31 | 7/2.57 | 21.0 | 901. | 118 | 0.14973 |
| 224 | 52 | 276 | 30/3.08 | 7/3.08 | 21.6 | 1025 | 139 | 0.15003 |
| 250 | 41 | 291 | 26/3.50 | 7/2.72 | 22.2 | 1008 | 129 | 0.13391 |
| 250 | 58 | 308 | 30/3.26 | 7/3.26 | 22.8 | 1149 | 156 | 0.13392 |
| 280 | 46 | 326 | 26/3.70 | 7/2.88 | 23.4 | 1127 | 144 | 0.11983 |
| 280 | 65 | 345 | 30/3.45 | 7/3.45 | 24.2 | 1286 | 171 | 0.11958 |
| 315 | 52 | 367 | 26/3.93 | 7/3.06 | 24.9 | 1272 | 163 | 0.10621 |
| 315 | 72 | 387 | 30/3.66 | 19/2,20 | 25.6 | 1438 | 190 | 0.12246 |
| 355 | 58 | 413 | 26/4.17 | 7/3.24 | 26.4 | 1430 | 183 | 0.09434 |
| 355 | 81 | 436 | 30/3.88 | 19/2,33 | 27.2 | 1614 | 211 | 0.10897 |
| 400 | 65 | 465 | 26/4.43 | 7/3.45 | 28.1 | 1616 | 207 | 0.08359 |
| 400 | 91 | 491 | 30/4.12 | 19/2.47 | 28.8 | 1818 | 237 | 0.09664 |
| 450 | 59 | 509 | 54/3.26 | 19/1.98 | 29.5 | 1706 | 215 | 0.08952 |
| 500 | 63 | 563 | 54/3.43 | 19/2.06 | 30.9 | 1878 | 229 | 0.08086 |
| 560 | 71 | 631 | 54/3.63 | 19/2.18 | 32.7 | 2104 | 257 | 0.07220 |
| 630 | 80 | 710 | 54/3.85 | 19/2.31 | 34.6 | 2365 | 286 | 0.06418 |
| 710 | 90 | 800 | 54/4.09 | 19/2.45 | 36.8 | 2664 | 322 | 0.05687 |
| 800 | 101 | 901. | 54/4.34 | 19/2,60 | 39.0 | 3003 | 363 | 0.05051 |
| 900 | 73 | 973 | 84/3.69 | 19/2.21 | 40.6 | 3060 | 355 | 0.05809 |
| 1000 | 81 | 1081 | 84/3.89 | 19/2,33 | 42.8 | 3400 | 391 | 0.05227 |
| 1120 | 91 | 1211 | 84/4.12 | 19/2.47 | 45.3 | 3816 | 439 | 0.04660 |
| 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.8 | 4255 | 490 | 0.04180 |
IEC 61089
| El código Número |
Área nominal | Nº / diámetro nominal del cable | Aprox. En general De diámetro. |
Aprox. El peso |
Rompiendo nominal Cargar |
Max. Resistencia DC. A 20°C |
|||
| El aluminio Aleación |
El acero | En total | El aluminio Aleación |
El acero | |||||
| Mm2 | Mm2 | Mm2 | N/mm | N/mm | Mm | Kg/km. | KN | Ω/km. | |
| 16 | 18.4 | 3.07 | 21.5 | 6/1.98 | 1/1.98 | 5,94 | 74.4 | 9.02 | 1.7934 |
| 25 | 28.8 | 4.8 | 33.6 | 6/2.47 | 1/2.47 | 7.41 | 116.2 | 13.96 | 1.1478 |
| 40 | 46 | 7,67 | 53.7 | 6/3.13 | 1/3.13 | 9.39 | 185.9 | 22.02 | 0.7174 |
| 63 | 72.5 | 12.1. | 84.6 | 6/3.92 | 1/3.92 | 11.8 | 292,8 | 34.68 | 0.4555 |
| 100 | 115. | 6.39 | 121 | 18/2.85 | 1/2.85 | 14.3 | 366.4 | 41.24 | 0.2880 |
| 125 | 144 | 7.99 | 152 | 18/3.19 | 1/3.19 | 16.0 | 458.0 | 51.23 | 0.2304 |
| 125 | 144 | 23.4 | 167 | 26/2.65 | 7/2.06 | 16.8 | 579.9 | 69.86 | 0.2310 |
| 160 | 184 | 10.2 | 194 | 18/3.61 | 1/3.61 | 18.0 | 586.2 | 65.58 | 0.1800 |
| 160 | 184 | 30.0 | 214 | 26/3.00 | 7/2.34 | 19.0 | 742.3 | 88.52 | 0.1805 |
| 200 | 230 | 12.8 | 243 | 18/4.04 | 1/4.04 | 20.2 | 732.8 | 81,97 | 0.1440 |
| 200 | 230 | 37.5 | 268 | 26/3.36 | 7/2.61 | 21.3 | 927.9 | 110.64 | 0.1444 |
| 250 | 288 | 28.3 | 316 | 22/4.08 | 7/2.27 | 23.1 | 1013.5 | 117.09 | 0.1154 |
| 250 | 288 | 46.9 | 335 | 26/3,75 | 7/2.92 | 23.8 | 1159.8 | 138.31 | 0.1155 |
| 315 | 363 | 25.1 | 388 | 45/3,20 | 7/2.14 | 25.6 | 1196.5 | 136.28 | 0.0917 |
| 315 | 363 | 59.0 | 422 | 26/4.21 | 7/3.28 | 26.7 | 1461.4 | 171.90 | 0.0917 |
| 400 | 460. | 31.8 | 492 | 45/3.61 | 7/2.41 | 28.9 | 1519.4 | 172.10 | 0.0722 |
| 400 | 460. | 59.7 | 520 | 54/3.29 | 7/3.29 | 29.7 | 1738.3 | 201.46 | 0.0723 |
| 450 | 518 | 35.8 | 554 | 45/3.83 | 7/2.55 | 30.6 | 1709.3 | 193.61 | 0.0642 |
| 450 | 518 | 67.1 | 585 | 54/3.49 | 7/3.49 | 31.5 | 1955.6 | 226.64 | 0.0643 |
| 500 | 575 | 39.8 | 615 | 45/4.04 | 7/2.69 | 32.3 | 1899.3 | 215.12 | 0.0578 |
| 500 | 575 | 74.6 | 650 | 54/3.68 | 7/3.68 | 33.2 | 2172.9 | 251.82 | 0.0578 |
| 560 | 645. | El 44,6 | 689 | 45/4,27 | 7/2.85 | 34.2 | 2127.2 | 240.93 | 0.0516 |
| 560 | 645. | 81.6 | 726 | 54/3.90 | 7/2.34 | 35.1 | 2420.9 | 283.21 | 0.0516 |
| 630 | 725 | 31.3 | 756 | 72/3.58 | 7/2.39 | 35.8 | 2248.0 | 249.62 | 0.0459 |
| 630 | 725 | 91.8 | 817 | 54/4.13 | 7/2.48 | 37.2 | 2732.5 | 318.61 | 0.0459 |
| 710 | 817 | 35.3 | 852 | 72/3,80 | 7/2.53 | 38.0 | 2533.4 | 281.32 | 0.0407 |
| 710 | 817 | 104 | 921 | 54/4.39 | 19/2.63 | 39.5 | 3069.4 | 359.06 | 0.0407 |
| 800 | 921 | 39.8 | 961 | 72/4.04 | 7/2.69 | 40.4 | 2854.6 | 316.98 | 0.0361 |
| 800 | 921 | El 76,7 | 997 | 84/3.74 | 7/3.74 | 41.1 | 3145.1 | 356.03 | 0.0362 |
| 900 | 1036 | 44.8 | 1081 | 72/4.28 | 7/2.85 | 42.8 | 3211.4 | 356.60 | 0.0321 |
| 900 | 1036 | 86.3 | 1122 | 84/3.96 | 7/3.96 | 43.6 | 3538.3 | 400.53 | 0.0322 |
| 1000 | 1151 | 93.7 | 1245 | 84/4.18 | 19/2.51 | 45.9 | 3916.8 | 446.37 | 0.0289 |
| 1120 | 1289 | 105 | 1394 | 84/4.42 | 19/2.65 | 48.6 | 4386.8 | 499.93 | 0.0258 |
Como 3607
| El código Nombre |
Nº / diámetro nominal del cable | Área de sección transversal | Aprox. En general De diámetro. |
Aprox. El peso |
Rompiendo nominal Cargar |
Max. Resistencia DC. A 20°C |
|||
| El aluminio Aleación |
El acero | El aluminio Aleación |
El acero | En total | |||||
| N/mm | N/mm | Mm2 | Mm2 | Mm2 | Mm | Kg/km. | KN | Ω/km. | |
| Apple 1120 | 6/3.00 | 1/3.00 | 42.4 | 7.1. | 49.5 | 9.0 | 171 | 18.3 | 0.7000 |
| Plátano 1120 | 6/3,75 | 1/3,75 | 66.3 | 11.0 | El 77,3 | 11.3 | 268 | 27.9 | 0.4480 |
| Cherry 1120 | 6/4,75 | 7/1,60 | 106 | 14.1. | 14.3 | 14.3 | 402 | 40.7 | 0.2790 |
| Mosto de uva 1120 | 30/2.50 | 7/2.50 | 147 | 34.4 | 17.5 | 17.5 | 677 | 74.4 | 0.2030 |
| El Limón 1120 | 30/3.00 | 7/3.00 | 212 | 49.5 | 21.0 | 21.0 | 973 | 107 | 0.1410 |
| Lychee 1120 | 30/3.25 | 7/3.25 | 249 | 58.1 | 22.8 | 22.8 | 1140 | 126 | 0.1200 |
| Lime 1120 | 30/3.50 | 7/3.50 | 289 | 67.3 | 24.5 | 24.5 | 1320 | 143 | 0.1040 |
| Mango 1120 | 54/3.00 | 7/3.00 | 382. | 49.5 | 27.0 | 27.0 | 1440 | 149 | 0.0784 |
| Orange 1120 | 54/3.25 | 7/3.25 | 448. | 58.1 | 29.3 | 29.3 | 1690 | 174 | 0.0669 |
| Olive 1120 | 54/3.50 | 7/3.50 | 519 | 67.3 | 31.5 | 31.5 | 1960 | 197 | 0.0578 |
GB/T 1179
| Valor nominal Sección Zona |
Zona | Nº / diámetro nominal del cable | Aprox. En general De diámetro. |
Aprox. El peso |
Rompiendo nominal Cargar |
Max.resistencia DC. A 20°C |
|||
| El aluminio Aleación |
El acero | En total | El aluminio Aleación |
El acero | |||||
| Mm2 | Mm2 | Mm2 | Mm2 | N/mm | N/mm | Mm | Kg/km. | KN | Ω/km. |
| 10/2 | 10.6 | 1.77 | 12.37 | 6/1.50 | 1/1.50 | 4.5 | 42.8 | 5.51 | 3.1444 |
| 16/3 | 16.13 | 2.69 | 18.82 | 6/1.85 | 1/1.85 | 5.55 | 65.1 | 8.39 | 2.0671 |
| 25/4 | 25.36 | 4.23 | 29.59 | 6/2.32 | 1/2.32 | 6,96 | 102.4 | 13.06 | 1.3144 |
| 35/6 | 34.86 | 5.81 | 40,67 | 6/2.72 | 1/2.72 | 8.16 | 140,8 | 17,96 | 0.9563 |
| 50/8 | 48.25 | 8.04 | El 56,3 | 6/3.2 | 1/3.2 | 9.6 | 194.8 | 24.53 | 0.6906 |
| 50/30 | 50.73 | 29.59 | 80.32 | 12/2.32 | 7/2.32 | 11.6 | 371.1 | 50.22 | 0.6614 |
| 70/10 | 68.05 | 11,34 | 79.39 | 6/3.8 | 1/3.8 | 11.4 | 274.8 | 33.91 | 0.4899 |
| 70/40 | 69.73 | 40,67 | 110.4 | 12/2.72 | 7/2.72 | 13.6 | 510.2 | 69.03 | 0.4812 |
| 95/15 | 94.39 | 15.33 | 109.73 | 26/2,15 | 7/2,15 | 13.6 | 380.2 | 48.62 | 0.3554 |
| 95/55 | 96.51 | El 56,3 | 152.81 | 12/3,2 | 7/3.2 | 16 | 706.1 | 93.29 | 0.3477 |
| 120/7 | 118.89 | 6.61 | 125,5 | 18/2,9 | 1/2.9 | 14.5 | 378.5 | 46.17 | 0.2815 |
| 120/20 | 115.67 | 18.82 | 134.49 | 26/2.38 | 7/2.38 | 15.1. | 466.1 | 59.61 | 0.2900 |
| 120/70 | 122.15 | 71.25 | 193.4 | 12/3,6 | 7/3.6 | 18.0 | 893.7 | 116.85 | 0.2747 |
| 150/8 | 144.76 | 8.04 | 152,8 | 18/3,2 | 1/3.2 | 16.0 | 460.9 | 55.90 | 0.2312 |
| 150/25 | 148.86 | 24.25 | 173.11 | 26/2,7 | 7/2,15 | 17.1 | 600.1 | 76.75 | 0.2254 |
| 185/10 | 183.22 | 10.18 | 193.4 | 18/3,6 | 1/3.6 | 18.0 | 583.3 | 68.91 | 0.1826 |
| 210/10 | 204.14 | 11,34 | 215.48 | 18/3,8 | 1/3.8 | 19.0 | 649.9 | 76.78 | 0.1639 |
| 210/35 | 211.73 | 34.36 | 246.09 | 26/3.22 | 7/2.50 | 20.4 | 852.5 | 107.98 | 0.1585 |
| 240/30 | 244.29 | 31.67 | 275.96 | 24/3,60 | 7/2.40 | 21.6 | 920.7 | 113.05 | 0.1372 |
| 240/40 | 238.84 | 38.9 | 277.74 | 26/3.42 | 7/2.66 | 21.7 | 962.8 | 121.97 | 0.1405 |
| 300/20 | 303.42 | 20.91 | 324.32 | 45/2.93 | 7/1,95 | 23.4 | 1000.8 | 12307 | 0.1106 |
| 300/50 | 299.54 | 48.82 | 348.37 | 26/3.83 | 7/2.98 | 24.3 | 1207.7 | 150.01 | 0.1120 |
| 300/70 | 305.36 | 71.25 | 376.61 | 30/3,6 | 7/3.6 | 25.2 | 1399.6 | 174.57 | 0.1099 |
| 400/25 | 391.91 | 27.1 | 419.01 | 45/3,33 | 7/2.22 | 26.6 | 1293.5 | 159.07 | 0.0857 |
| 400/50 | 399.72 | 51.82 | 451.54 | 54/3.07 | 7/3.07 | 27.6 | 1509.3 | 186.91 | 0.0841 |
| 400/95 | 407.75 | 93.27 | 501.02 | 30/4.16 | 19/2,5 | 29.1 | 1856.7 | 234.77 | 0.0823 |
| 500/35 | 497.01 | 34.36 | 531.37 | 45/3,75 | 7/2.50 | 30.0 | 1640.3 | 195.73 | 0.0675 |
| 500/65 | 501.88 | 65.06 | 566.94 | 54/3.44 | 7/3.44 | 31.0 | 1895.0 | 234.68 | 0.0670 |
| 630/45 | 623.45 | 43.10 | 666.55 | 45/4,20 | 7/2,80 | 33.6 | 2057.6 | 245.52 | 0.0538 |
| 630/80 | 635.19 | 80.32 | 715.51 | 54/3.87 | 19/2.32 | 34.8 | 2384.7 | 291.65 | 0.0529 |
| 800/55 | 814.30 | 56.30 | 870.60 | 45/4,80 | 7/3.20 | 38.4 | 2687.5 | 318.43 | 0.0412 |
| 800/100 | 795.17 | 100.88 | 896.05 | 54/4,33 | 19/2,60 | 39.0 | 2987.8 | 365.48 | 0.0423 |
| 1000/45 | 1002.27 | 43.10 | 1045.38 | 72/4.21 | 7/2,80 | 42.1 | 3106.8 | 364.85 | 0.0335 |
| 1000/125 | 993.51 | 125.50 | 1119.01 | 54/4.84 | 19/2.90 | 43.5 | 3728.9 | 456.03 | 0.0338 |
