Cable de potencia de bajo voltaje sin halógenos y de bajo humo Frc

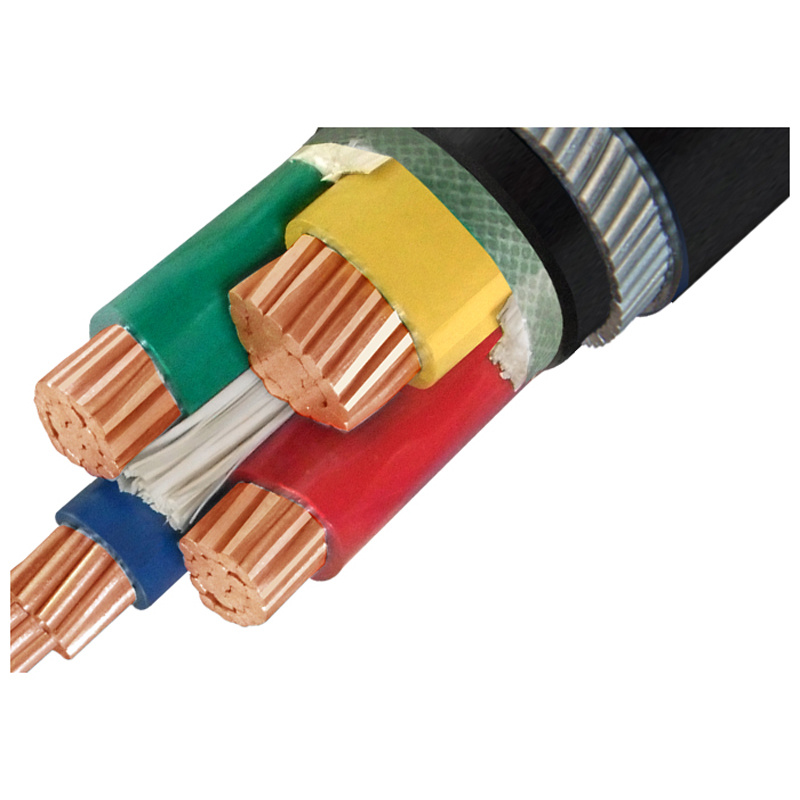

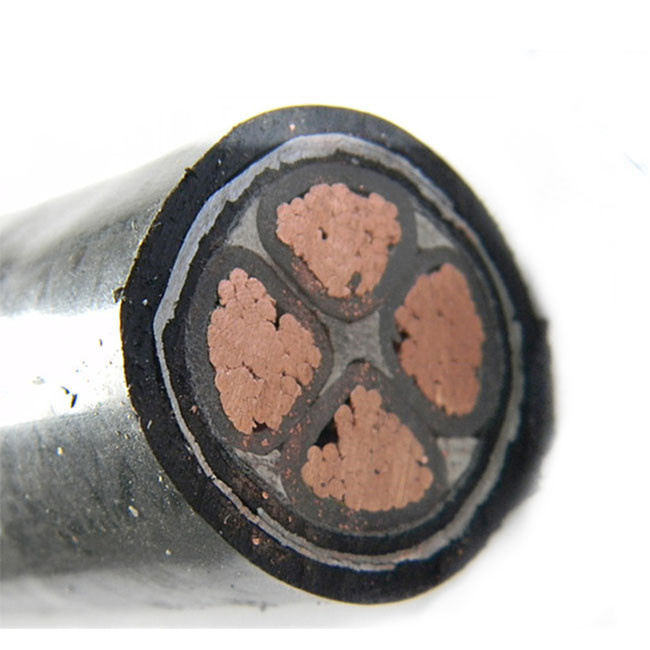

1. cable de protección ambiental libre de halógenos y bajo nivel de humo (LSHF, LSZH, LSOH) 4x25SQMM-0,6/1K

2.

3.

4.

5.

Aplicaciones:

Se utiliza para  edificios altos, hospitales, teatros,  centrales eléctricas,  túnel Metro o  Industria petroquímica u otro  lugar especial necesario para  el bajo humo ,  libre de halógenos limpio y  cable seguro.

Construcciones

Conductor: Cobre desnudo recocido de clase 1/2 sólido o filamentos. Estos cables se forman en el conductor final en las máquinas de encallamiento bajo estricta vigilancia de calidad.





Aislamiento: El compuesto de polietileno entrecruzado o PVC se aísla sobre los conductores por proceso de extrusión.las materias primas y los espesores de aislamiento se mantienen según las normas y se ajustan a las normas IEC60502/BS7870 según el caso.



XLPE:los cables de alimentación aislados se identifican por color o por números de la siguiente manera:
No de identificación de núcleos
Codificación de colores antiguos codificación de colores nuevos según BS
1 Rojo o Negro Marrón o Azul
2 Rojo y Negro Marrón, Azul
3 Rojo, Amarillo Azul Marrón, Negro, Gris
4 Rojo, Amarillo, Azul y Negro Azul, Marrón, Negro, Gris
5 Rojo, Amarillo, Azul, Negro, y/G Azul, Marrón, Negro, Gris y/G



Armadura : cuando se requiere armareado, la armadura consiste en una sola capa de alambres de acero galvanizado/cintas de acero galvanizado.
La armadura se aplica de manera helicoidal según los estándares.
Los cables de núcleo único están blindados con cables de aluminio o cables de cobre según los requisitos.



 Revestimiento exterior : Los cables estándar se fabrican con PVC negro extruido. El revestimiento de Outerbreed está grabado o impreso con la información requerida por las normas pertinentes.
Los compuestos FR, FRL, FRRT, LSF y MDPE especiales se utilizan para revestimiento exterior de cables, para adaptarse a los requisitos específicos del cliente.

Estándares

INTERNACIONAL: IEC 60502, IEC 60227 IEC 60331, IEC 601034

CHINA: GB/T 12706-91 GB306,1-2001, GB/T18380,3-2001

Otras normas como  BS, DIN e ICEA a petición

 Datos técnicos

 Tensión nominal: 0,6-KV

Máx.   Temperatura del conductor:normal (90ºC), cortocircuito  no superior  a 5 s (  la temperatura más alta del conductor  no deberá superar  los 250°C )

Mín.   Temp. Ambiente:el cable se precalentará    si   la temperatura ambiente  es inferior a 0°C.

Mín.   Radio de curvatura:   Cable de núcleo único 20(d+D)±5%, cable de núcleo múltiple 15(d+D)±5%
