DIN48204 Conductores de aluminio reforzados con acero

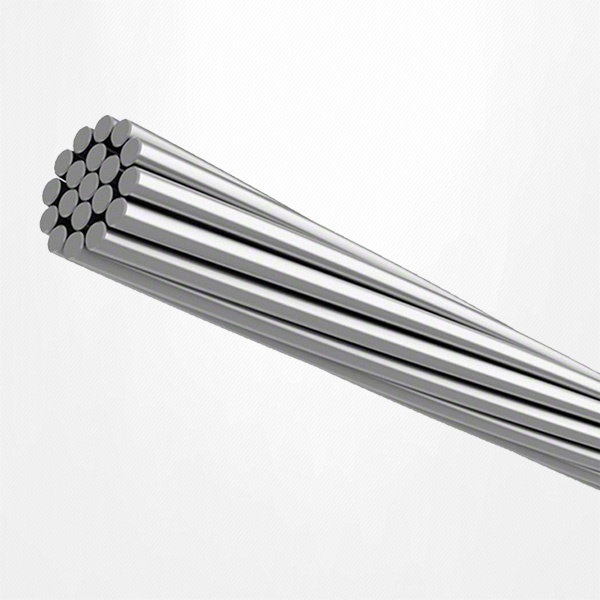

DIN48204 Conductores de aluminio reforzados con acero image

Get Latest Price Request a quote

Product Details

No. de Modelo.

16/2.5

Material del conductor

Acero Recubierto de Aluminio

Material de la Funda

desnudo

Material de aislamiento

sin Aislamiento

Forma Material

Alambre redondo

Rango de Aplicación

gastos generales

Certificación

ISO9001, CE, CCC

Marca

jinshui

Paquete de Transporte

tambor

Especificación

1.1*1.1*1.1

Marca Comercial

jinshui

Origen

Zhengzhou Henan

Código del HS

4101361940

Capacidad de Producción

500km/mes

Product Description

La norma DIN48204 Los conductores de aluminio reforzado de acero

Descripción

El conductor se componen de discos de aluminio dibujados los cables y alambres de acero recubierto de zinc buitl en capas concéntricas.

El centro de alambre o cable de zinc-coared y la capa exterior o capas de aluminio.

Los cables están trenzados en capas sucesivas en dirección opuesta de la capa de ourer ande es la mano derecha dirección Z.

Se pueden aplicar grasa neutra entre las capas de ACSR Excepto la capa exterior.

STANDARD

La construcción según la norma ASTM B 238, BS 215 par2, CSA C49, DIN IEC 61089, 48204.

Aplicación:

ACSR conductores desnudos anr para alta tensión, sobrecarga de líneas de transmisión eléctrica tener largas vanos.

ACSR carácter técnico sobre la base de la norma DIN48204

Área Norminal (mm²)	La sección transversal				Varada y cables de diámetro.			En general De diámetro.	El peso	Clasificados Fortaleza
	Al.	St		En total	Al.	St		(Mm)	(Kg/km)	(KN)
	(Mm²)				(Mm)			(Mm)	(Kg/km)	(KN)
16/2, 5	15.3		2.54	17.8	6/1.8		1/1.8	5.40	61.6	5.80
35/6	34.4		5.73	40.1	6/2.70		1/2.70	8.10	138.7	12.37
50/8	48.3		8.04	El 56, 3	6/3.20		1/3.20	9, 60	194.8	16.81
95/15	94.4		15.3	109.7	26/2, 15		7/1.67	13.6	380.6	34.93
120/70	122, 1		71.3	193.4	12/3, 60		7/3, 60	18.0	894.5	97.92
185/30	183.8		29.8	213.6	26/3.00		7/2, 33	19.0	741.0	65.27
210/35	209.1		34.1	243.2	26/3, 20		7/2.49	20.3	844.1	73.36
265/35	263.7		34.1	297.7	24/3.74		7/2.49	22.4	994.4	81.04
380/50	381.7		49.5	431.2	54/3.00		7/3.00	27.0	1442.5	121.30
450/40	448.7		39.5	488.2	48/3.45		7/2.68	28.7	1549.1	119.05
490/65	490.3		63.6	553.8	54/3.40		7/3.40	30.6	1852.9	150.81
510/45	510.5		45.3	555.8	48/3.68		7/2.87	30.7	1765.3	113.31
570/40	571.2		39.5	610.6	45/4.02		7/2.68	32.2	1887.1	136.40
680/85	678.6		El 86, 0	764.5	54/4.00		19/2.40	36.0	2549.7	206.56
1045/45	1045.6		45.3	1090.9	72/4, 30		7/2.87	43.0	3248.2	218.92
