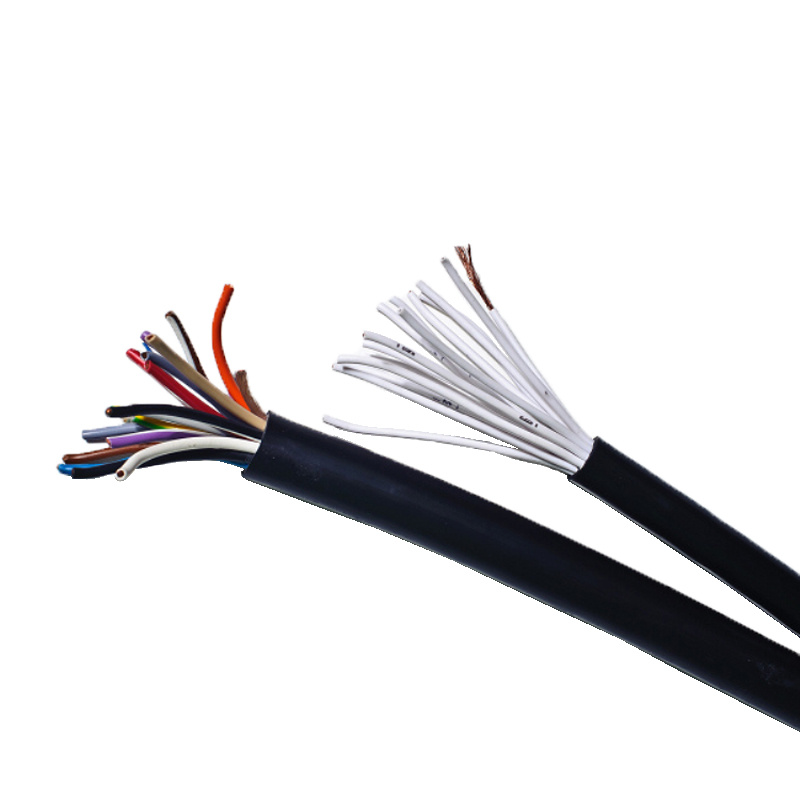

Cable de control Fr-XLPE con conductores de cobre 600V 10 AWG

 El cable de control FR-conductores de cobre con aislamiento XLPE 600V 10 AWG

Aplicaciones

Como productos ignífugos multi-conductor de la señal de control, o los cables de potencia nominal de 600 voltios, 90 ºC en lugares húmedos o secos. Aprobado específicamente para la instalación en bandejas de cables por el artículo 336 de la NEC. También aprobó para uso en Clase I de señalización y control remoto de los circuitos por el artículo 725 de la NEC. Cable tipo TC es adecuado para uso en Clase I y II, División 2 ubicaciones peligrosas. Los cables pueden ser instalados en el aire, en los conductos o conductos, en la bandeja o a través de, y son adecuados para la sepultura.

La construcción

Varado conductores de cobre desnudo, de 30 mils FR-XLPE crosslinked ignífugo de aislamiento de polietileno, de color, dos conductores planos, tres o más conductores trenzados con rellenos adecuados cuando sea necesario para hacer de ronda, el cable de cinta, revestimiento de PVC en general, la superficie impresa.

Las normas

• Listado por UL como tipo TC por Standard 1277 de la bandeja de cables.
• UL para cables de enterramiento directo.
• Cada uno de los conductores pasan prueba de llamas UL VW-1.
• Los conductores individuales con certificación UL como tipo XHHW-2.
• Chaqueta general UL como resistentes a la luz del sol.
• Los cables con conductores de puesta a tierra UL para abrir el cableado.
• Pasar los cables IEEE-383 Grabadora de cinta de prueba de fuego y el ICEA de 210.000 BTU/hora de prueba.
• Pasar los cables IEEE1202/CSA FT4 (70.000 BTU/h) de la bandeja de cable de prueba de fuego.
• Los cables cumplen los requisitos de la ICEA S-73-532, NEMA WC70 para cables de mando.

Notas

• Los cables pueden suministrarse con una tierra aislada y marcados con «»El cableado abierto».
• Codificación de colores estándar es el método 1 para NEC aplicaciones por el apéndice E, la Tabla E-2 del ICEA S-73-532(TECNOLOGÍA I006). Este método de codificación de color blanco y verde omite de la secuencia de color. Un blanco o verde conductor puede suministrarse bajo petición.
• La codificación de colores también disponibles ICEA Método 1, la Tabla E-1; poder tamaños, ICEA Método 4.

Opciones

• Desnuda o cobre estañado
• Conductores trenzados flexibles
• E1 o E2 Códigos de color
• El EPR Aislamiento
• CPE, CSPE, chaquetas LSOH
• Escudo de cinta de cobre en general
• Blindaje de malla de cobre en general
• Escudo de cobre corrugado longitudinal global
• En general la protección de cinta de mylar con cable de descarga
• 1000 voltios de la construcción nominal

Consultar AWG para una variedad de construcciones alternativas para aplicaciones específicas.Las aplicaciones

Como productos ignífugos multi-conductor de la señal de control, o los cables de potencia nominal de 600 voltios, 90 ºC en lugares húmedos o secos. Aprobado específicamente para la instalación en bandejas de cables por el artículo 336 de la NEC. También aprobó para uso en Clase I de señalización y control remoto de los circuitos por el artículo 725 de la NEC. Cable tipo TC es adecuado para uso en Clase I y II, División 2 ubicaciones peligrosas. Los cables pueden ser instalados en el aire, en los conductos o conductos, en la bandeja o a través de, y son adecuados para la sepultura.

La construcción

Varado conductores de cobre desnudo, de 30 mils FR-XLPE crosslinked ignífugo de aislamiento de polietileno, de color, dos conductores planos, tres o más conductores trenzados con rellenos adecuados cuando sea necesario para hacer de ronda, el cable de cinta, revestimiento de PVC en general, la superficie impresa.

Las normas

• Listado por UL como tipo TC por Standard 1277 de la bandeja de cables.
• UL para cables de enterramiento directo.
• Cada uno de los conductores pasan prueba de llamas UL VW-1.
• Los conductores individuales con certificación UL como tipo XHHW-2.
• Chaqueta general UL como resistentes a la luz del sol.
• Los cables con conductores de puesta a tierra UL para abrir el cableado.
• Pasar los cables IEEE-383 Grabadora de cinta de prueba de fuego y el ICEA de 210.000 BTU/hora de prueba.
• Pasar los cables IEEE1202/CSA FT4 (70.000 BTU/h) de la bandeja de cable de prueba de fuego.
• Los cables cumplen los requisitos de la ICEA S-73-532, NEMA WC70 para cables de mando.

Notas

• Los cables pueden suministrarse con una tierra aislada y marcados con «»El cableado abierto».
• Codificación de colores estándar es el método 1 para NEC aplicaciones por el apéndice E, la Tabla E-2 del ICEA S-73-532(TECNOLOGÍA I006). Este método de codificación de color blanco y verde omite de la secuencia de color. Un blanco o verde conductor puede suministrarse bajo petición.
• La codificación de colores también disponibles ICEA Método 1, la Tabla E-1; poder tamaños, ICEA Método 4.

Opciones

• Desnuda o cobre estañado
• Conductores trenzados flexibles
• E1 o E2 Códigos de color
• El EPR Aislamiento
• CPE, CSPE, chaquetas LSOH
• Escudo de cinta de cobre en general
• Blindaje de malla de cobre en general
• Escudo de cobre corrugado longitudinal global
• En general la protección de cinta de mylar con cable de descarga
• 1000 voltios de la construcción nominal

Consultar AWG para una variedad de construcciones alternativas para aplicaciones específicas.
