Cable de Aluminio Industrial de Cobre Desnudo 240mm con Buen Servicio para Electricidad

Cable de Aluminio Industrial de Cobre Desnudo 240mm con Buen Servicio para Electricidad image

Get Latest Price Request a quote

Product Details

No. de Modelo.

CU/XLPE/SWA/PVC-0.6/1KV 3x185+1x95 mm2

Corriente

Cable de C.A.

Material de aislamiento

xlpe

Material de la Funda

pvc

Forma Material

Alambre redondo

Alambre Material del núcleo

Alambre de cobre desnudo

Certificación

ISO, CCC, CE, RoHS, VDE

Modelo

yjv32

Marca

shenghua de shanghái

blindado

alambre de acero galvanizado

conductor

cobre en cadena

aislamiento

xlpe

color de aislamiento

rojo, negro, amarillo, verde

chaqueta

pvc

funda interior

pvc

tensión nominal

600/1000V

estándar

iec60502

radio de curvatura

12x cable ok

tensión de prueba

3,5kv/5mins

muestra

gratis

aplicar

central eléctrica

temperatura de trabajo

90 ºc

certificado

kema

dia de swa

2,5mm

Paquete de Transporte

500m/carrete

Especificación

3x185+1x95

Marca Comercial

cable shan

Origen

Shanghai China

Código del HS

8544492100

Capacidad de Producción

9853km/semana

Product Description

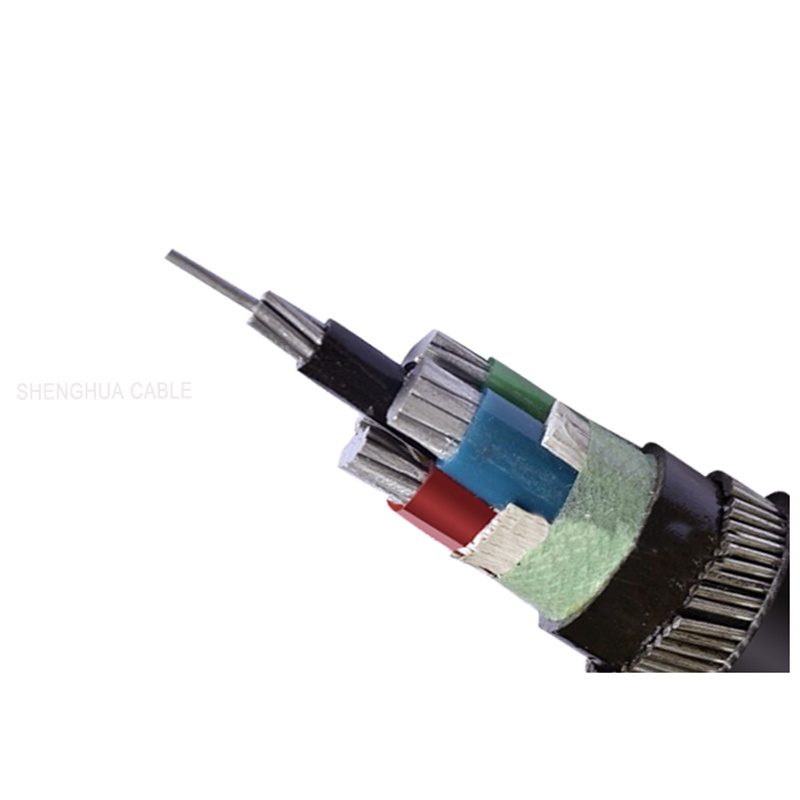

Armadura de alambre de acero con aislamiento de cables XLPE Powwr eléctrico/CU/XLPE SWA PVC/-0.6/1KV 3×185+1×95 mm2

Construcción:

Conductor     : el conductor de cobre trenzado compacto Cl.2 según IEC 60228

El aislamiento     XLPE :(cruzado polietileno) Valor nominal de 90^OC.

Cubriendo interior de PVC :

Blindaje      : alambre de acero galvanizado

Funda de         PVC : tipo ST₂ a la IEC 60502, negro

La designación del código:

YJ: aislamiento XLPE

V: funda de PVC

32: alambre de acero galvanizado blindar

ZR: ignífugo
Aplicaciones:
Se aplican a los ejes, agua y suelo, capaz de soportar la mayor presión positiva.
Estándares:
Internacional: IEC 60502, IEC 60228, IEC 60332

China: GB/T 12706.1-2008

Otras normas como bs,DIN e ICEA, previa solicitud

Datos técnicos

La tensión nominal: 0.6 / 1 kV.

La máxima temperatura de los conductores: bajo condiciones normales (90^OC), de emergencia (130^OC) o de corto circuito, no hay más de 5 s (250ºC).

Min. Temperatura ambiente.   0^OC, tras la instalación y sólo cuando el cable se encuentra en una posición fija

Min. Radio de curvatura: 12 x O.D cable
Certificados:
La CE, RoHS, CCC, KEMA y otras a petición

Detalle de las especificaciones:

Nom. Sección transversal del conductor	Filamentos N/dia. De Conductor	Espesor de aislamiento	Espesor cubriendo interior	De diámetro. La armadura de alambre	El espesor de revestimiento	Aprox. El D.E.	Aprox. El peso	Max. D.C resistencia del conductor (20 ºC)	Probar el voltaje A.C.	Calificación actual
Mm²	Pc/mm	Mm			Mm	(Mm)	Kg/km.	Ω /km.	KV/5min.	En el aire (A)	En el suelo(A)
2 x 1.5	1/1.38	0.7	1.0	0.9	1.8	15.0	330	12.1.	3.5	20	27
2 × 2.5	1/1.78	0.7	1.0	0.9	1.8	16.0	376	7.41	3.5	26	35
2 × 4	1/2.25	0.7	1.0	0.9	1.8	17.0	554	4.61	3.5	34	45
2 × 6	1/2.76	0.7	1.0	0.9	1.8	18.2	633	3.08	3.5	43	57
2 × 10	7/1.38	0.7	1.0	1.25	1.8	21.0	797	1,83	3.5	60	77
2 × 16	7/1.78	0.7	1.0	1.60	1.8	23.5	1124	1.15	3.5	83	105
2 × 25	7/2.14	0.9	1.0	1.6	1.8	26.0	1417	0.727	3.5	105	125
2 × 35	7/2.52	0.9	1.0	1.6	1.8	30.5	1694	0.524	3.5	125	155
2 × 50	10/2.52	1.0	1.0	1.6	1.8	27.0	1787	0.387	3.5	160	185
2 × 70	14/2.52	1.1.	1.0	1.6	2	30.0	2181	0.268	3.5	200	225
2 × 95	19/2.52	1.1.	1.2	1.6	2.1.	34.0	2768	0.193	3.5	245	270
2 x 120	24/2.52	1.2	1.2	2.0	2.2	36.5	3500.	0,153	3.5	285	310
2 x 150	30/2.52	1.4	1.2	2.0	2.4	42.0	4233	0.124	3.5	325	345
2 x 185	37/2.52	1.6	1.2	2.0	2.5	45.0	4979	0.0991	3.5	375	390
3 x 1.5	1/1.38	0.7	1.0	0.9	1.8	15.8	359	12.1.	3.5	20	27
3 × 2.5	1/1.78	0.7	1.0	0.9	1.8	16.8	415	7.41	3.5	26	35
3 × 4	1/2.25	0.7	1.0	0.9	1.8	18.0	611	4.61	3.5	34	45
3 × 6	1/2.76	0.7	1.0	0.9	1.8	19.0	718	3.08	3.5	43	57
3 × 10	7/1.38	0.7	1.0	1.25	1.8	22.0	937	1,83	3.5	60	77
3 × 16	7/1.78	0.7	1.0	1.60	1.8	24.5	1318	1.15	3.5	83	105
3 × 25	7/2.14	0.9	1.0	1.6	1.8	29.2	1707	0.727	3.5	105	125
3 × 35	7/2.52	0.9	1.0	1.6	1.8	32.5	2071	0.524	3.5	125	155
3 × 50	10/2.52	1.0	1.0	1.6	1.9	33.0	2405	0.387	3.5	160	185
3 × 70	14/2.52	1.1.	1.0	1.6	2.0	37.0	3084	0.268	3.5	200	225
3 × 95	19/2.52	1.1.	1.2	1.6	2.1.	43.0	4126	0.193	3.5	245	270
3 x 120	24/2.52	1.2	1.2	2.0	2.3.	45.0	4901	0,153	3.5	285	310
3 x 150	30/2.52	1.4	1.4	2.0	2.4	51.0	6365	0.124	3.5	325	345
3 x 185	37/2.52	1.6	1.4	2.0	2.6	56.0	7555	0.0991	3.5	375	390
3 x 240	48/2.52	1.7	1.4	2.5	2.8	62.0	9284	0.0754	3.5	440	450
3 x 300	61/2.52	1.8	1.6	2.5	3.0	67.0	11226	0.0601	3.5	505	515
3 x 400	61/2.97	2.0	1.6	2.5	3.2.	74.0	15714	0.0470	3.5	570	575
4 × 4	1/2.25	0.7	1.0	0.9	1.8	18.0	699	4.61	3.5	34	45
4 × 6	1/2.76	0.7	1.0	1.25	1.8	19.0	820	3.08	3.5	43	57
4 × 10	7/1.38	0.7	1.0	1.25	1.8	22.0	1233	1,83	3.5	60	77
4 × 16	7/1.78	0.7	1.0	1.6	1.8	24.5	1550	1.15	3.5	83	105
4 × 25	7/2.14	0.9	1.0	1.6	1.8	29.2	2036	0.727	3.5	105	125
4 × 35	7/2.52	0.9	1.0	2.0	1.9	32.5	2501.	0.524	3.5	125	155
4 × 50	10/2.52	1.0	1.0	2.0	2.0	33.0	3064	0.387	3.5	160	185
4 × 70	14/2.52	1.1.	1.0	2.0	2.1.	37.0	3974	0.268	3.5	200	225
4 × 95	19/2.52	1.1.	1.2	2.0	2.3.	43.0	5032	0.193	3.5	245	270
4 x 120	24/2.52	1.2	1.2	2.5	2.5	45.0	6327	0,153	3.5	285	310
4 x 150	30/2.52	1.4	1.4	2.5	2.7	51.0	7765	0.124	3.5	325	345
4 x 185	37/2.52	1.6	1.4	2.5	2.8	56.0	9205	0.0991	3.5	375	390
4 x 240	48/2.52	1.7	1.4	2.5	3.0	62.0	11444	0.0754	3.5	440	450
4 x 300	61/2.52	1.8	1.6	2.5	3.2.	67.0	13830	0.0601	3.5	505	515
4 x 400	61/2.97	2.0	1.6	3.15.	3.5	74.0	19673	0.0470	3.5	570	575
5 × 4	1/2.25	0.7	1.0	1.25	1.8	20.0	783	4.61	3.5	34	45
5 × 6	1/2.76	0.7	1.0	1.25	1.8	22.4	946	3.08	3.5	43	57
5×10	7/1.38	0.7	1.0	1.6	1.8	25.8	1398	1,83	3.5	60	77
5 × 16	7/1.78	0.7	1.0	1.6	1.8	29.0	1784	1.15	3.5	83	105
5 × 25	7/2.14	0.9	1.0	1.6	1.8	34.2	2378	0.727	3.5	105	125
5 × 35	7/2.52	0.9	1.0	1.6	1.9	37.8	3237	0.524	3.5	125	155
5×50	10/2.52	1.0	1.2	2.0	2.1.	43.2	3994	0.387	3.5	160	185
5×70	14/2.52	1.1.	1.2	2.0	2.3.	49.0	5514	0.268	3.5	200	225
5×95	19/2.52	1.1.	1.4	2.5	2.5	55,0	6816	0.193	3.5	245	270
5 x 120	24/2.52	1.2	1.4	2.5	2.6	61.0	8174	0,153	3.5	285	310
5 x 150	30/2.52	1.4	1.4	2.5	2.8	El 67,8	9859	0.124	3.5	325	345
5 x 185	37/2.52	1.6	1.6	2.5	3.0	74.3	11805	0.0991	3.5	375	390
5 x 240	48/2.52	1.7	1.6	3.2.	3.3	83,0	15706	0.0754	3.5	440	450
3 × 4+ 1 × 2.5	1/2.25+1/138	0.7	1.0	0.9	1.8	18.7	624	4.61	3.5	34	45
3 × 6+ 1 × 4	1/2.76+1/2.25	0.7	1.0	0.9	1.8	20.0	752	3.08	3.5	43	57
10+ de 3 × 1 × 6	7/1.38+1/2.8	0.7	1.0	1.25	1.8	23.3	1154	1,83	3.5	60	77
16+ de 3 × 1 × 10	7/1.78+7/138	0.7	1.0	1.25	1.8	25.8	1456	1.15	3.5	83	105
25+ de 3 × 1 × 16	7/2.14+7/1.78	0.9	1.0	1.6	1.8	30.0	1905	0.727	3.5	105	125
35+ de 3 × 1 × 16	7/2.52+7/1.78	0.9	1.0	1.6	1.8	33.0	2259	0.524	3.5	125	155
50+ de 3 × 1 × 25	10/2.52+7/214.	1.0	1.0	1.6	1.9	35.5	2705	0.387	3.5	160	185
70+ de 3 × 1 × 35	14/2.52+7/252.	1.1.	1.0	2.0	2.0	41.0	3729	0.268	3.5	200	225
95+ de 3 × 1 × 50	19/2.52+10/252.	1.1.	1.2	2.0	2.1.	46.0	4732	0.193	3.5	245	270
120+ de 3 × 1 × 70	24/2.52+14/252.	1.2	1.2	2.0	2.3.	51.0	6071	0,153	3.5	285	310
150+ de 3 × 1 × 70	30/2.52+14/252.	1.4	1.4	2.5	2.4	56.5	7198	0.124	3.5	325	345
185+ de 3 × 1 × 95	37/2.52+19/252.	1.6	1.4	2.5	2.6	62.0	8558	0.0991	3.5	375	390
240+ de 3 × 1 × 120	48/2.52+24/252.	1.7	1.4	2.5	2.8	68.0	10580	0.0754	3.5	440	450
300 3 × 1 × 150	61/2.52+30/252.	1.8	1.6	2.5	3.0	75.0	12742	0.0601	3.5	505	515
3 × 4+ de 2 × 2.5	1/2.25+1/138	0.7	1.0	0.9	1.8	18.7	735	4.61	3.5	34	45
6+ de 3 × 2 × 4	1/2.76+1/2.25	0.7	1.0	1.25	1.8	21.0	879	3.08	3.5	43	57
10+ de 3 × 2 × 6	7/1.38+1/2.8	0.7	1.0	1.25	1.8	24.2	1263	1,83	3.5	60	77
16+ de 3 × 2 × 10	7/1.78+7/138	0.7	1.0	1.6	1.8	27.5	1616	1.15	3.5	83	105
25+ de 3 × 2 × 16	7/2.14+7/1.78	0.9	1.0	1.6	1.8	32.5	2142	0.727	3.5	105	125
35+ de 3 × 2 × 16	7/2.52+7/1.78	0.9	1.0	1.6	1.9	35.5	2492	0.524	3.5	125	155
50+ de 3 × 2 × 25	10/2.52+7/214.	1.0	1.0	2.0	2.2	40.0	3408	0.387	3.5	160	185
70+ de 3 × 2 × 35	14/2.52+7/252.	1.1.	1.0	2.0	2.4	45.6	4338	0.268	3.5	200	225
95+ de 3 × 2 × 50	19/2.52+10/252.	1.1.	1.2	2.0	2.6	50.0	5374	0.193	3.5	245	270
120+ de 3 × 2 × 70	24/2.52+14/252.	1.2	1.2	2.5	2.7	El 56,9	7145	0,153	3.5	285	310
150+ de 3 × 2 × 70	30/2.52+14/252.	1.4	1.4	2.5	2.9	62.4	8076	0.124	3.5	325	345
185+ de 3 × 2 × 95	37/2.52+19/252.	1.6	1.4	2.5	3.0	67.6	9779	0.0991	3.5	375	390
240+ de 3 × 2 × 120	48/2.52+24/252.	1.7	1.4	2.5	3.2.	73.8	12024	0.0754	3.5	440	450
300 3 × 2 × 150	61/2.52+30/252.	1.8	1.6	3.15.	3.4	83,0	14366	0.0601	3.5	505	515
4 × 4+ 1 × 2.5	1/2.25+1/138	0.7	1.0	0.9	1.8	20.0	752	4.61	3.5	34	45
4 × 6+ 1 × 4	1/2.76+1/2.25	0.7	1.0	1.25	1.8	21.5	913	3.08	3.5	43	57
10+ de 4 × 1 × 6	7/1.38+1/2.8	0.7	1.0	1.25	1.8	25.0	1323	1,83	3.5	60	77
16+ de 4 × 1 × 10	7/1.78+7/138	0.7	1.0	1.6	1.8	28.6	1691	1.15	3.5	83	105
25+ de 4 × 1 × 16	7/2.14+7/1.78	0.9	1.0	1.6	1.8	33.5	2256	0.727	3.5	105	125
35+ de 4 × 1 × 16	7/2.52+7/1.78	0.9	1.0	1.6	1.9	36.0	2957	0.524	3.5	125	155
50+ de 4 × 1 × 25	10/2.52+7/214.	1.0	1.2	2.0	2.2	42.0	3643	0.387	3.5	160	185
70+ de 4 × 1 × 35	14/2.52+7/252.	1.1.	1.2	2.0	2.4	47.0	4614	0.268	3.5	200	225
95+ de 4 × 1 × 50	19/2.52+10/252.	1.1.	1.2	2.0	2.6	51.2	6140	0.193	3.5	245	270
120+ de 4 × 1 × 70	24/2.52+14/252.	1.2	1.4	2.5	2.8	59.0	7544	0,153	3.5	285	310
150+ de 4 × 1 × 70	30/2.52+14/252.	1.4	1.4	2.5	3.0	64.0	8733	0.124	3.5	325	345
185+ de 4 × 1 × 95	37/2.52+19/252.	1.6	1.6	2.5	3.1.	El 71,0	10597	0.0991	3.5	375	390
240+ de 4 × 1 × 120	48/2.52+24/252.	1.7	1.6	2.5	3.3	78.0	13029	0.0754	3.5	440	450
300 4 × 1 × 150	61/2.52+30/252.	1.8	1.6	3.15.	3.5	88.0	17172	0.0601	3.5	505	515

Empaque y embalaje foto

500 m/tambor de madera o 1000m/tambor de madera.
