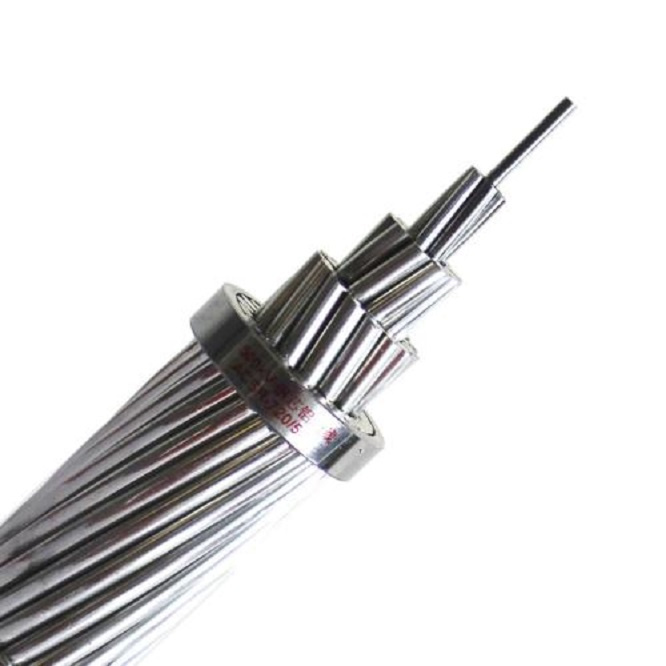

ASTM B 232 Conductor de Aluminio Linnet con Núcleo de Acero Conductor Desnudo
ASTM B 232 Conductor de Aluminio Linnet con Núcleo de Acero Conductor Desnudo image
Get Latest Price Request a quote
You May Like
Product Details
Product Description
La norma ASTM B 232 Linnet Conductor de aluminio conductor desnudo el núcleo de acero

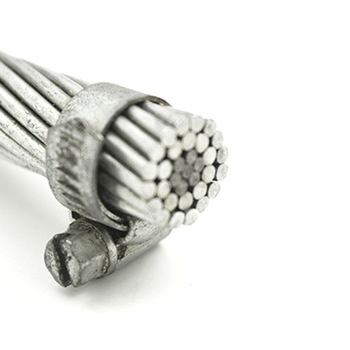

Cable ACSR solicitud:
El conductor (AAC y ACSR) han sido ampliamente utilizado en líneas de transmisión eléctrica con varios tensión, porque tienen buenas características como estructura sencilla, cómoda instalación y mantenimiento, de bajo costo y gran capacidad de transmisión.
ACSR las especificaciones de cable:
ACSR conductor desnudo cumple o supera las especificaciones ASTM siguiente:
B-230, cable de aluminio 1350-H19 para usos eléctricos
B-231 Los conductores de aluminio, Concentric-Lay filamentos
B-232 Los conductores de aluminio, Concentric-Lay filamentos, reforzado de acero recubierto de
(ACSR)
B-341 Alluminum-Coated el núcleo de acero, cable para los conductores de aluminio, acero reforzado (ACSR/AZ)
B-498 Zinc-Coated el núcleo de acero, cable de aluminio reforzado de acero, el Conductor (ACSR/AZ)
B-500 Zinc-Coated y de aluminio recubierto de acero trenzado de núcleo para los conductores de aluminio, acero reforzado (ACSR)
La norma ASTM B232 conductores ACSR
| Nombre en código |
Valor nominal | Número/diámetro | Zona calculada Mm2 |
De diámetro Mm |
La resistencia ≤Ω/km. |
La fuerza KN |
El peso Kg/km. |
|||
| AWG o MCM | Al. Mm |
El acero Mm |
Al. | El acero | En total | |||||
| Turquía | 6 | 6/1.68 | 1/1.68 | 13.29 | 2.19 | 15.48 | 5.04 | 2.1586 | 5.24 | 54 |
| Swan | 4 | 3/2.12 | 1/2.12 | 21,16 | 3.55 | 24.71 | 6.36 | 1.3557 | 8.32 | 85 |
| Swanate | 4 | 7/1.96 | 1/2.61 | 21,16 | 5,35 | 26.51 | 6.53 | 1.3557 | 10,53 | 100 |
| Sparrow | 2 | 6/2.67 | 1/2.67 | 33.61 | 5.61 | 39.22 | 8.01 | 0.8535 | 12.70 | 136 |
| Sparate | 2 | 7/2.47 | 1/3.30 | 33.61 | 8.52 | 42.13 | 8.24 | 0.8535 | 16.11 | 159 |
| Robin | 1 | 6/3.00 | 1/3.00 | 42.39 | 7.10 | 49.49 | 9.00 | 0.6767 | 15.85 | 171 |
| Raven | 1/0 | 6/3,37 | 1/3,37 | 53.48 | 8.90 | 62.38 | 10.11 | 0.5364 | 19.32 | 216 |
| La codorniz | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 11.23 | 78.65 | 11,34 | 0.4255 | 23.62 | 273 |
| Paloma | 3/0 | 6/4.25 | 1/4.25 | 85.03 | 14.19 | 99.22 | 12.75 | 0.3373 | 29.41 | 343 |
| Penguin | 4/0 | 6/477 | 1/4.77 | 107.23 | 17.87 | 125.10 | 14.31 | 0.2675 | 37.06 | 433 |
| Waxwing | 266.8 | 18/3.09 | 1/3.09 | 135.16 | 7.48 | 142.64 | 15.45 | 0.2133 | 30.27 | 431 |
| La perdiz | 266.8 | 26/2.57 | 7/2.00 | 135.16 | 22.00 | 157.16 | 16.28 | 0.2143 | 50.29 | 546 |
| El avestruz | 300 | 26/2,73 | 7/2.12 | 152.00 | 24.71 | 176.71 | 17.28 | 0.1906 | 56.52 | 614 |
| Merlin | 336.4 | 18/3.47 | 1/3.47 | 170.45 | 9.48 | 179.93 | 17.5 | 0.1691 | 38.23 | 544 |
| Linnet | 336.4 | 26/2.89 | 7/2.25 | 170.45 | 27.81 | 198.26 | 18.31 | 0.1699 | 62.71 | 689 |
| Oriol | 336.4 | 30/2.69 | 7/2.69 | 170.45 | 39.81 | 210.26 | 18.83 | 0.1704 | 77.27 | 784 |
| Chickadee | 397.5 | 18/3.77 | 1/3.77 | 201.42 | 11.16 | 212.58 | 18,85 | 0.1431 | 43.99 | 642 |
| Brant | 397.5 | 24/3,27 | 7/2.18 | 201.42 | 26.13 | 227.55 | 19.61 | 0.1438 | 64.69 | 762 |
| Lbis | 397.5 | 26/3.14 | 7/2.44 | 201.42 | 32.77 | 234.19 | 19.88 | 0.1438 | 72.11 | 814 |
| Alondra | 397.5 | 30/2.92 | 7/2.92 | 201.42 | 46.97 | 248.39 | 20.44 | 0.1442 | 88.69 | 927 |
| Pelican | 477 | 18/4.14 | 1/4.14 | 241.68 | 13.42 | 255.10 | 20.70 | 0.1193 | 52.16 | 771 |
| Tern | 795 | 45/3.38 | 7/2.25 | 402.84 | 27.87 | 430.71 | 27.03 | 0.07191 | 97.37 | 1333 |
| El cóndor | 795 | 54/3.08 | 7/3.08 | 402.84 | 52.19 | 455.03 | 27.72 | 0.07191 | 124.45 | 1524 |
| Cuá | 795 | 24/4.62 | 7/3.08 | 402.84 | 52.19 | 455.03 | 27.74 | 0.07191 | 123.94 | 1524 |
| Drake | 795 | 26/4.44 | 7/3.45 | 402.84 | 65.61 | 468.35 | 28.11 | 0.07191 | 139.92 | 1628 |
| Coot | 795 | 36/3.77 | 1/3.77 | 402.84 | 11.16 | 414 | 26,41 | 0.07156 | 74.34 | 1198 |
| El ánade real | 795 | 30/4.14 | 19/2.48 | 402.84 | 91.87 | 494.71 | 28.96 | 0.07208 | 171.18 | 1838 |
Nuestra empresa
El grupo eléctrico Yifang principalmente especializados en el cable&cables, incluyendo designment,producción y venta.
Los productos son principalmente la cobertura bajo,medium,alta tensión(1KV A 220 KV XLPE) cable de alimentación aislado,aislados con PVC, cable de alimentación, cable de ABC, la creación de cable de mando de cable, cable de goma del cable de soldadura Etc.
Nuestros cables XLPE pueden ser fabricados según especificaciones de la empresa que es equivalente a la IEC 60502, IEC60332,IEC60754. Algunos índices son superiores a por encima de estándar internacional.
Nuestro certificado
Preguntas frecuentes
1.Q: ¿una fábrica o empresa comercial?
Una base de Fabricación: en Henan, China, con más de 500 trabajadores.
2.Q: ¿Cómo puedo visitar?
R: Seguro,si es necesario, realizaremos el controlador para recogerlo.
3.Q: ¿Cómo puedo obtener algunas muestras?
R: Póngase en contacto conmigo en la de abajo,y la dirección de la muestra Determin el envío.
4.Q: ¿Alguna vez has suministrado cables en nuestro país?
R: Cables Yifang se han vendido a más de 100 países y regiones del mundo. puede ponerse en contacto conmigo para más detalles.
5.Q: ¿Cuál es su MOQ?
R: Normalmente MOQ a 500 metros de cables de diámetro grande.Póngase en contacto conmigo para obtener información detallada si tienes cable específico de requisito.
6. Q: ¿Cuándo puedo obtener el precio?
R: suele citar dentro de 6 horas después de que recibimos su consulta.
7.Q: ¿Cuál es su hora de entrega?
R: según su cantidad del pedido.Normalmente nuestro plazo de entrega es de 3 a 20 días hábiles.
Nosotros somos China ASTM B 232 Conductor de Aluminio Linnet con Núcleo de Acero Conductor Desnudo fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
