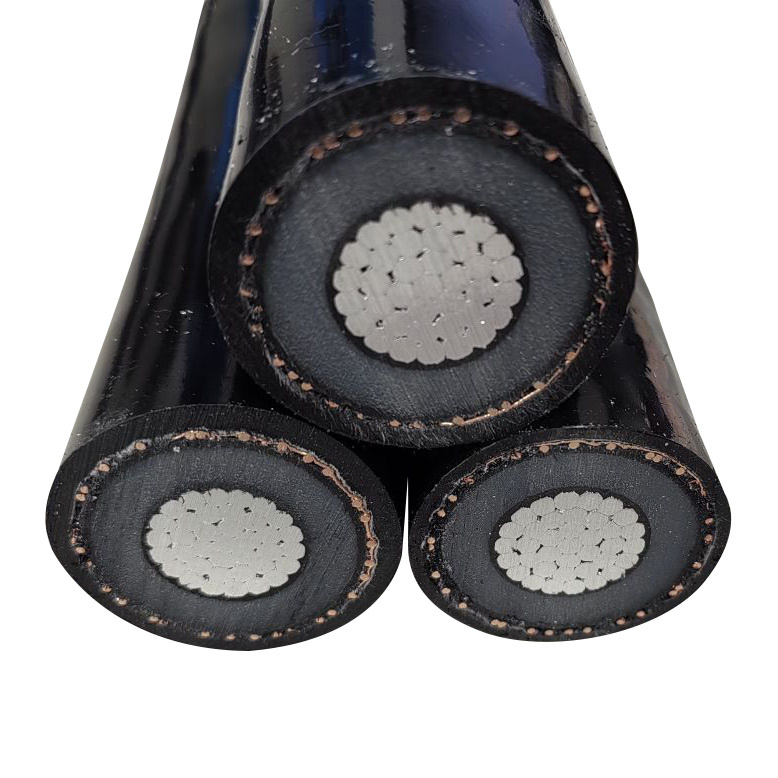

Cables blindados de alambre de aluminio de núcleo único

Cables blindados de alambre de aluminio de núcleo único image

Get Latest Price Request a quote

Product Details

No. de Modelo.

ARMORED CABLES

Corriente

Cable de C.A.

Material de aislamiento

XLPE

Material de la Funda

PVC

Forma Material

Alambre redondo

Alambre Material del núcleo

Red de alambre de cobre

Certificación

ISO, CCC, sgs

Modelo

n2sxy, n2xs2y, n2xsey, na2xsy y n2xs2y.

Marca

hongda

capa interior semiconductiva

material semiconductor

aislamiento

xlpe (polietileno reticulado)

capa semiconductora exterior

material semiconductor

pantalla

cables de cobre

vaina

pvc (cloruro de polivinilo)

Paquete de Transporte

500m por tambor

Especificación

1,5 - 630 mm cuadrados

Marca Comercial

hongda

Origen

China

Código del HS

8544492100

Capacidad de Producción

5 kilómetros por día

Product Description

CABLES BLINDADOS DE ALUMINIO DE UN SOLO NÚCLEO (AWA)

Baja tensión y media tensión

Aplicación

Para la instalación en conducto o conducto, enterramiento directo a tierra e instalación en interior en bandeja portacables

1. XLPE aislado, PVC Bedded, cable blindado de aluminio, cable revestido de PVC, 0,6/1kV, IEC60502
CU/XLPE/PVC/AWA/PVC

Construcción

Conductor	Cobre recocido simple, circular multifilar clase 2, o compactado
Aislamiento	Compuesto de polietileno entrecruzamiento (XLPE)
Color de aislamiento	Natural
Ropa de cama	Compuesto de cloruro de polivinilo (PVC) Tipo ST2
Color de la ropa de cama	Negro
Armadura	Cable blindado de aluminio (AWA)
Revestimiento exterior	Compuesto de cloruro de polivinilo (PVC) Tipo ST2
Color de la funda exterior	Negro

Características eléctricas

Tensión de funcionamiento, U/U	0,6/1kV
Temperatura de funcionamiento	-15°C a 90°C.
Temperatura final de cortocircuito	250°C
Tensión de prueba	3,5kV durante 5 minutos

Referencia de instalación

Mín. Radio de curvatura (mm)	8 x diámetro total del cable
Máx. Tensión de tracción (N/mm2)	50

Normas de referencia

Especificación de diseño	IEC60502-1
Conductor	IEC60228, BS EN60228
Retardo de llama	IEC60332-1, BS EN60332-1

2. Cable de alimentación aislado XLPE de núcleo sencillo ( MEDIA TENSIÓN )

Aplicación

Este cable se utiliza para redes urbanas. Se puede instalar en forma aérea, en conductos, en bandejas abiertas y en conductos subterráneos.

Detalles de la construcción

	Blindados	No blindado
Conductor	Cobre multifilar redondo compacto o aluminio	Cobre multifilar redondo compacto o aluminio
Protección del conductor	Cinta semi-conductora y/o polietileno semi-conductora entrecruzado	Cinta semi-conductora y/o polietileno semi-conductora entrecruzado
Aislamiento	Polietileno entrecruzado	Polietileno entrecruzado
Protección de aislamiento	Polietileno reticulado semi-conductora	Polietileno reticulado semi-conductora
Protección	Cinta de cobre	Cinta de cobre
Relleno	Polipropileno (material no higroscópico)	Polipropileno (material no higroscópico)
Cinta de unión	Cinta de poliéster y/o no tejida (opcional: Cinta de bloqueo de agua)	Cinta de poliéster y/o no tejida (opcional: Cinta de bloqueo de agua)
Ropa de cama	Polietileno negro (opcional: Cloruro de polivinilo)	NA
Armadura	Alambre de aluminio	NA
Vaina	Polivinileno negro (ST7) (opcional: Cloruro de polivinilo)	Polivinileno negro (ST7) (opcional: Cloruro de polivinilo)
Especificación	IEC60502-2	IEC60502-2

Tensión nominal	3.6/6 kV	6,6 kV,6/10kV	11kV,8,7/15kV	22kV,12/20kV	18/30 kV
Tensión máxima del sistema	7,2 kV	12 kV	17,5 kV	24 kV	36 kV
Rango de tamaños	25 a 1000 mm2	25 a 1000 mm2	25 a 1000 mm2	35 a 1000 mm2	50 a 1000 mm2

10kV núcleo único	35 mm2 a 500 mm2
10kV 3 núcleos	35 mm2 a 240 mm2
11kV núcleo único	50 mm2 a 1.000 mm2
11kV 3 núcleos	35 mm2 a 400 mm2
20kV núcleo único	50 mm2 a 500 mm2
30kV núcleo único	50 mm2 a 500 mm2
33kV núcleo único	70 mm2 a 1.000 mm2

Consulte nuestras hojas de datos de cables MV para obtener más información.

3. DESIGNACIÓN DEL TIPO DE CABLE MV EUROPEO

N	Cable MV de acuerdo con DIN VDE 0276
R	Conductor de aluminio (al)
[en blanco]	Conductor de cobre (Cu)
2X	Aislamiento de polietileno reticulado (XLPE)
S	Pantalla de alambres de cobre y cinta de cobre, herida helicoidal
SE	Pantalla de alambres de cobre y cinta de cobre sobre cada núcleo individual, herida helicoidalmente
Y	Revestimiento de cloruro de polivinilo (PVC)
2Y	Revestimiento de polietileno (PE)
F)2Y	Estanqueidad longitudinal con revestimiento de PE
(FL)2Y	Estanqueidad longitudinal y transversal con vaina al/PE

Como proveedor especializado de cables MV, nuestra gama de cables estándar de media tensión contiene cables con conductores de cobre o aluminio de 3 núcleos y uno de núcleo, con una armadura de acero o de aluminio para protección mecánica, Y con diversos materiales específicos de aplicación, como cloruro de polivinilo (PVC), polietileno (PE), polietileno de enlace cruzado (XLPE) y caucho de propileno de etileno (EPR) y propiedades de revestimiento, incluyendo halógeno cero bajo en humo (LSZH). También suministramos cables estándar de media tensión fabricados según requisitos específicos de red de alimentación suministrados en formación triplex. Nuestros productos de cable MV se instalan en una serie de industrias que van desde la construcción hasta la transmisión de energía. Se utilizan ampliamente para la distribución de energía entre la red de suministro de alta tensión y las aplicaciones de baja tensión, así como por empresas de servicios públicos para conectar complejos residenciales e industriales, o fuentes de energía renovables como parques eólicos y solares, a la red primaria.

Nuestros cables MV están disponibles en longitudes específicas y largas para facilitar la instalación y reducir el número de juntas.

4. CABLES DE BAJA Y MEDIA TENSIÓN DISEÑADOS A MEDIDA

Además de los cables de media tensión estándar, podemos diseñar y suministrar productos de cable MV a medida desarrollados para sus aplicaciones específicas. Nuestras soluciones de cable diseñadas a medida proporcionan variantes desarrolladas y fabricadas en torno a una serie de parámetros, entre los que se incluyen:

Área transversal:	generalmente de 35 mm2 hasta 1000 mm2
Número de núcleos:	generalmente uno o tres
Conductores de aluminio sólidos o multifilares:	para aplicaciones que requieren un peso de cable más ligero, también a menudo más económico debido a los precios más bajos del aluminio.
Conductores multifilares de cobre:	para aplicaciones que requieren un diámetro total menor y propiedades de transmisión más altas.
Ropa de cama	Capa semidualconductora unida o tachada
Estanqueidad al agua:	longitudinal, longitudinal + cuasi radial, longitudinal + radial
Capas de aislamiento	(Pantalla de conductor, aislamiento y aislamiento): XLPE, que se utiliza más comúnmente para cables MV, o EPR que es más flexible y a menudo mejor adaptado para aplicaciones marinas y marinas.
Pantalla metálica:	Para anular el campo eléctrico fuera del cable MV. Pantallas de alambre concéntricas de cobre, laminado de aluminio o revestimiento de aleación de plomo extruido.
Cable de tres núcleos trenzado o tríplex
Armaduras:	para protección mecánica. Alambre de aluminio blindado para cables de un solo núcleo, armadura de alambre de acero galvanizado, tira o cinta.
Cintas:	Cintas separadoras para facilitar la descascarillado, cintas que se pueden descascarar con agua para evitar la entrada de agua, cinta conductora para la unión del núcleo.
Revestimiento exterior:	Compuestos con diversas propiedades, adaptados a los requisitos específicos de la aplicación, incluyendo resistencia a aceites, grasas, roedores, termitas, UV y llama, así como cero emisiones halógenas.

5. Productos relacionados:

NA2XS(FL)2y conductor de aluminio XLPE PE- 18/30 (36)cable kV

NA2XS(FL)2y conductor de aluminio XLPE PE-12/20 (24)cable kV

NA2XS(FL)2y conductor de aluminio XLPE PE-6/10 (12)cable kV

NA2XS(F)2y conductor de aluminio XLPE PE – 18/30k (36)kV cable

NA2XS(F)2y conductor de aluminio XLPE PE – 12/20 (24)kV cable

NA2XS(F)2y conductor de aluminio XLPE PE – 6/10 (12)kV cable

Conductor de aluminio NA2XS2Y XLPE – 36/30k (18)kV cable

Conductor de aluminio NA2XS2Y XLPE – cable de 12/20 (24)kV

Conductor de aluminio NA2XS2Y XLPE – cable de 6/10 (12)kV

24(FL)2y – 12/20 (N2XS)cable kV

12(FL)2y – 6/10 (N2XS)cable kV

Cable de N2XS(F)2y – 18/30 (36)kV

N2XS(F)2y XLPE PE – 24 (12/20)cable kV

N2XS(F)2y XLPE PE – 12 (6/10)cable kV

N2XS2Y XLPE PE – cable de 18/30 (36)kV

N2XS2Y XLPE PE – cable de 12/20 (24)kV

N2XS2Y XLPE PE – cable de 6/10 (12)kV

NA2XSY conductor de aluminio XLPE PVC – 36 (18/30)kV cable

NA2XSY conductor de aluminio XLPE PVC – 24 (12/20)kV cable

NA2XSY conductor de aluminio XLPE PVC – 12 (6/10)kV cable

12 XLPE PVC – 6/10 (N2XSEY)kV cable

36 XLPE PVC – 18/30 (N2XSY)kV cable

24 XLPE PVC – 12/20 (N2XSY)kV cable

12 XLPE PVC – 6/10 (N2XSY)kV cable

CABLE BS 6622 XLPE MDPE 6.35/11 (12)kV

CABLE BS 6622 XLPE PVC 6.35/11 (12)kV

BS 7835 XLPE LSZH 6.35/11 (12)KV

BS 7835 XLPE LSZH 19/33 (36)KV

BS 6622 XLPE PVC 19/33 (36)KV

6. Embalaje y envío:

7. ¿por qué elegirnos?

1. Tenemos una gran base de producción y equipos de producción avanzados

2. Tener un precio competitivo y alta calidad

3. Excelente servicio de posventa

4 . Emisión gratuita:lista de embalaje,factura

5. Equipo de tecnología potente

6. Sistema estricto de garantía de calidad y medios perfectos de la prueba

7. Equipo avanzado de proceso

8. Entrega a tiempo

9. Nuestras ventas de cable a Oriente Medio, África, Rusia, Sudeste Asiático, etc.

10.tenemos una buena reputación en el extranjero.

8. FAQ

P: ¿es usted empresa comercial o fabricante?

R: Somos fábrica.

P: ¿Cuánto tiempo dura su entrega?

R: Generalmente son 5-10 días si los bienes están en stock o son 10-20 días si los bienes no están en stock,

es según la cantidad.

P: ¿proporciona muestras? ¿es gratis o extra?

R: Sí, podríamos ofrecer la muestra de forma gratuita, pero no pagar el costo de la carga.

P: ¿Cuáles son sus condiciones de pago?

A: 30% T/T de antelación,70% T/T de saldo antes del envío
