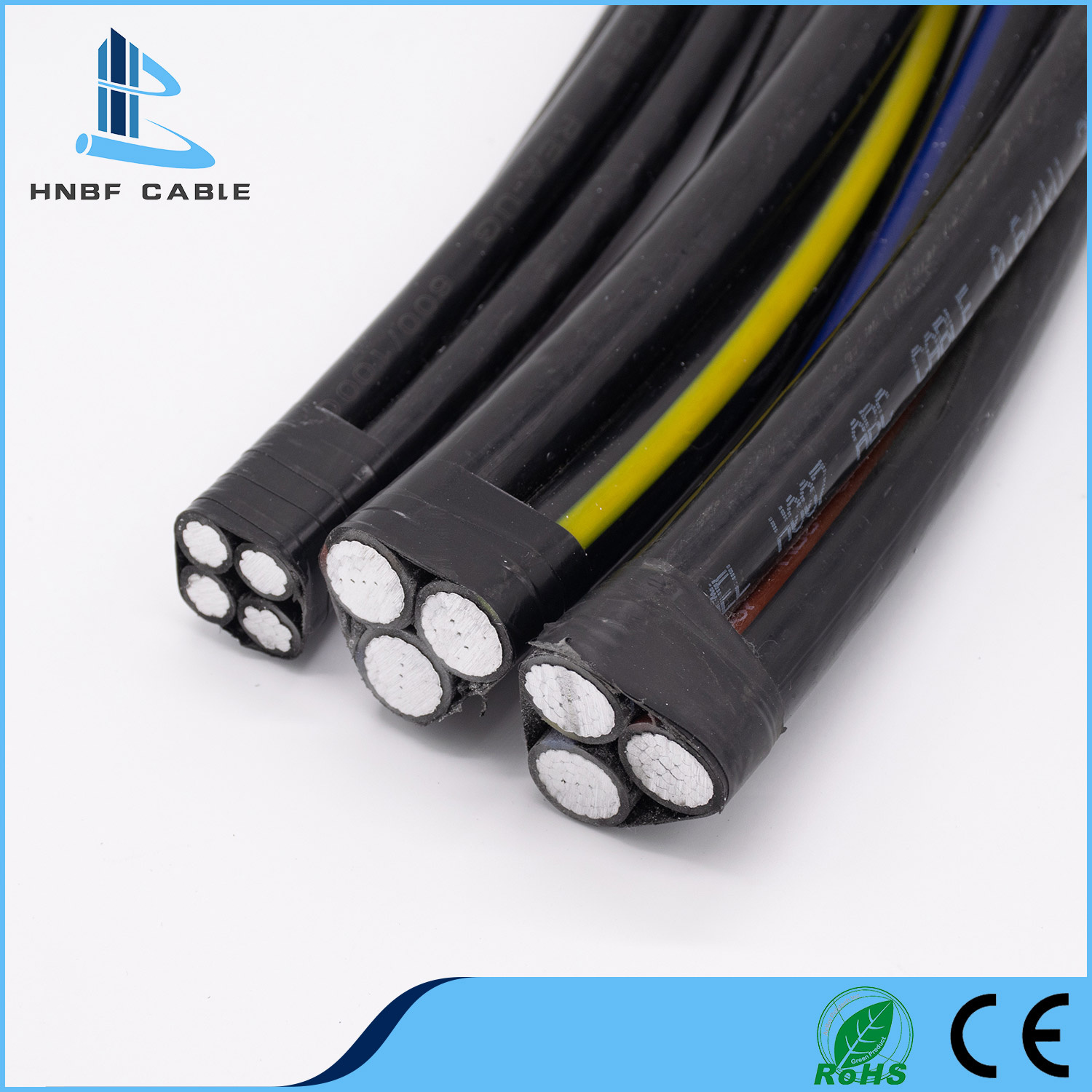

Cable AAC, ACSR, AAAC 1kv Cable Aéreo de Paquete Aislado XLPE

cable aislado aéreo 0,6/1kv

 Descripción del producto

1. Aplicación del cable de caída de servicio:

Service Drop cable (CABLE ABC) se utilizan principalmente para la transmisión de energía eléctrica, reurbanización de las regiones urbanas y forestales. Pueden mejorar la seguridad y la dependencia de la red de alambre electrificada.

2. Tipo de cable de caída de servicio:

El cable de caída de servicio (CABLE ABC) cubre principalmente tres tipos:

Caída de servicio dúplex

Caída de servicio Triplex

Quadruplex Service Drop

El cable puede ser producido cuya construcción es conductor de fase con conductor neutro desnudo o conductor de fase con conductor neutro aislado, etc. y todavía podemos producir los cables de acuerdo a la petición de los clientes.

3. Detaild Introducción del cable de caída de servicio

3,1 caída de servicio dúplex

Aplicaciones

Suministrar servicios aéreos de 120 voltios para el servicio temporal en obras, iluminación exterior o de calle. Para servicio a 600 voltios o menos a una temperatura de conductor de 75 máximo.

Construcción

Conductor 1350-H19 de cadena de Concéntica o cmpressed, aislamiento de polietileno o polietileno reticulado, filamento concéntrico AAC, ACSR, o mensajero nertral de aleación 6201.

3,2 Tríplex Service Drop

Aplicaciones

Suministrar energía desde las líneas de la unidad de la unidad de la unidad de la unidad de carga al consumidor. Para servicio a 600 voltios o menos (fase a fase ) a una temperatura de conductor de 75 máximo para aislamiento PE o 90 máximo para aislamiento XLPE.

Construcción

Conductor 1350-H19 de cadena de Concéntica o cmpressed, aislamiento de polietileno o polietileno reticulado, filamento concéntrico AAC, ACSR, o mensajero nertral de aleación 6201.

3,3 Quatruplex Service Drop

Aplicaciones

Se utiliza para suministrar energía de fase 3, generalmente desde un transformador montado en polo a la cabeza de servicio del uso, donde se realiza la conexión al cable de la entrada de servicio. Se debe utilizar a tensiones de 600 voltios o menos fase a fase y a una temperatura del conductor que no exceda de 75 para conductores aislados PE o 90 para conductores aislados XLPE.

Construcción

Los conductores son de aluminio comprimido 1350-H19 de forma concentrica y estancada. Aislado con polietileno o XLPE. Mensajeros neutrales aer concéntrico 6210 AAAC, AAC o ACSR.





Estándares:

1. B-230 alambre de aluminio, 1350-H19 para uso eléctrico.

2. B-231 conductores de aluminio, concéntricos-en-cadena.

3. B-232 conductores de aluminio, concéntricos-de-línea, revestidos de acero reforzado (ACSR).

4. B-399 Concéntrica-Lay_multifilar T81-6201 conductores de aleación de aluminio.

5. B498 alambre de núcleo de acero recubierto de zinc para conductores de aluminio, reforzado con acero (ACSR).

6. El cable de conexión de servicio dúplex cumple o supera todos los requisitos aplicables de ANSI/ICEA S-76-474
