5kv Cable de potencia blindado Mv con armadura UL Mchl Ccw

La armadura galvanizada entrelazada (GIA), la armadura de aluminio entrelazada (AIA) y los sistemas de cable TECK90 ofrecen a los ingenieros y especificadores un sistema de cable con protección ambiental incorporada para todo tipo de circuitos eléctricos. Se utilizan siempre que se necesita protección mecánica: Las aplicaciones de instrumentación, control, comunicación o distribución de energía pueden utilizar cables blindados.
Los cables blindados con revestimiento metálico (MC) están cubiertos por UL 1569 y pueden incluir los siguientes tipos de construcción:

• 600 V
• 2000 V
• 35 kV a 2,4 kV Media tensión (MV)
• Cables compuestos que incluyen miembros de fibra óptica (OF)

En Norteamérica, los productos de cable blindado como AIA, GIA, TECK90 y construcciones CCW ofrecen sus propias ventajas y ofrecen el máximo rendimiento y facilidad de instalación para una amplia gama de aplicaciones comerciales, industriales y de servicios públicos. Las características únicas de estos conjuntos de cables todo en uno ofrecen una alternativa a los métodos de instalación de cables en conductos tradicionales que requieren un uso intensivo de la mano de obra. Las construcciones de revestimiento de aluminio con soldadura continua (CCW) tienen una excelente resistencia a las crestas, calor, humedad y productos químicos para cumplir con los requisitos de las condiciones industriales más duras y son adecuadas para su instalación en clase I, Div 1 lugares peligrosos.

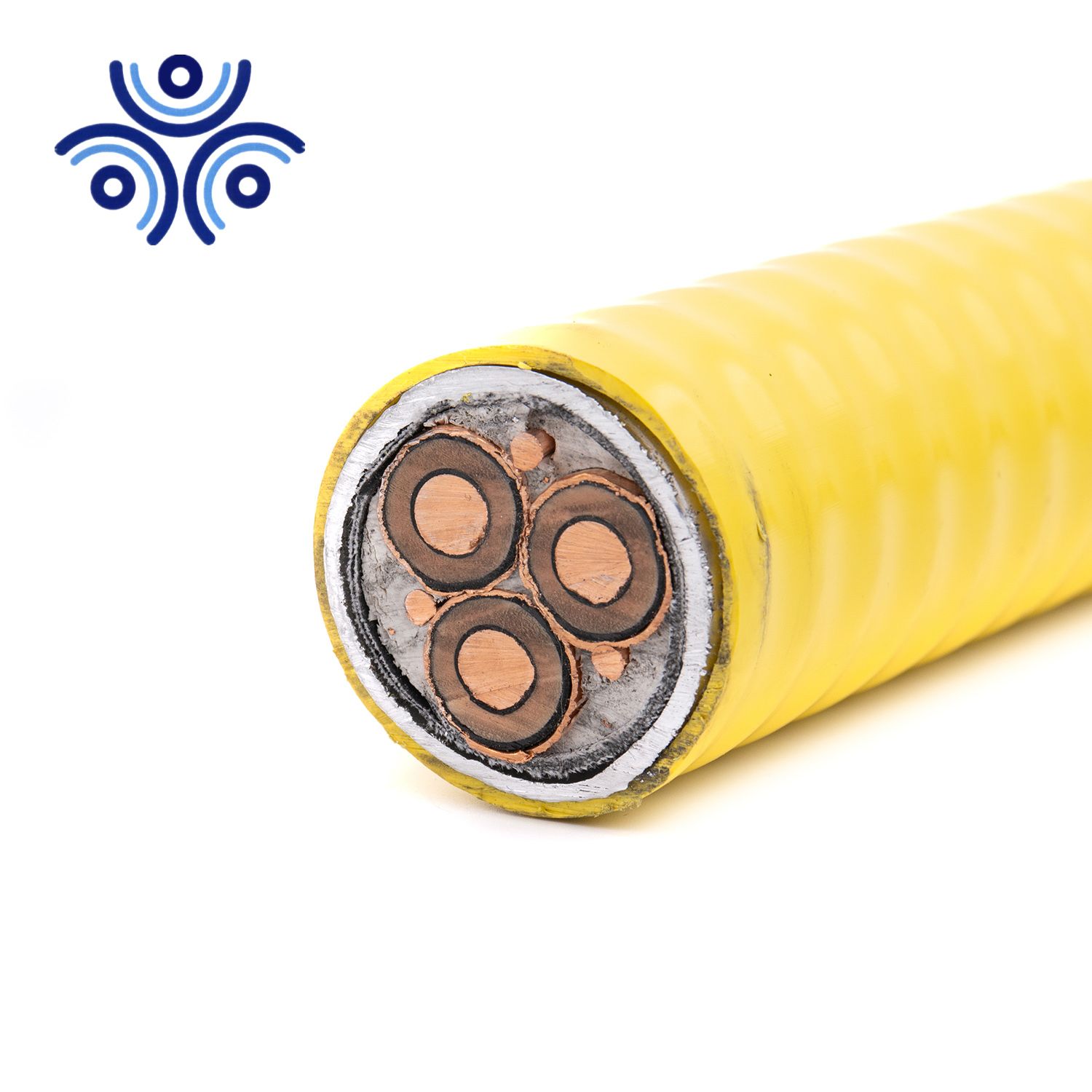

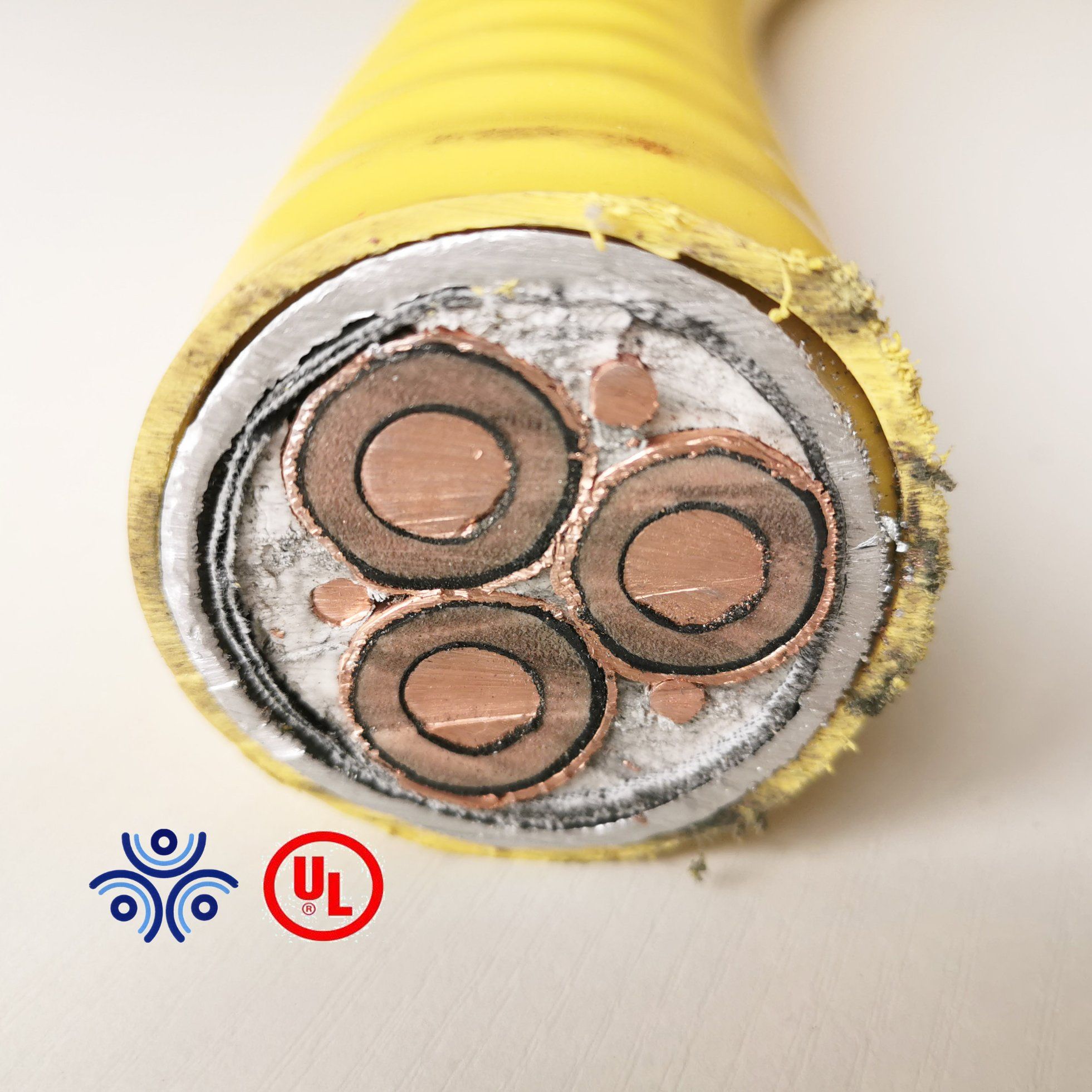

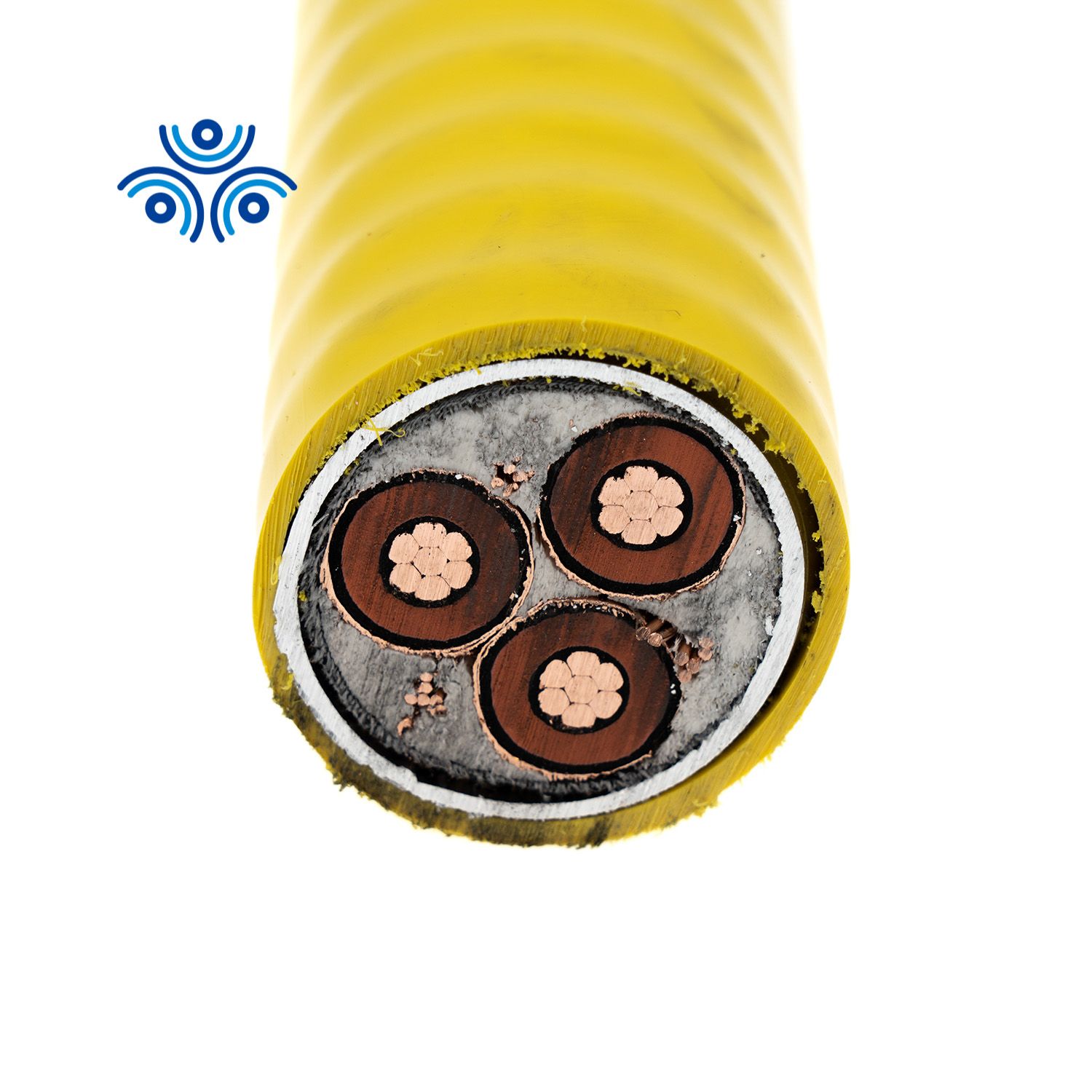

Los cables blindados MV se fabrican por convención en tres fundas codificadas por colores. Las chaquetas de 600 voltios son negras y los cables de 5 kV tienen chaquetas amarillas. En EE.UU., los cables de 15 kV son rojos. En Canadá, los cables de 15 kV son de color naranja.
