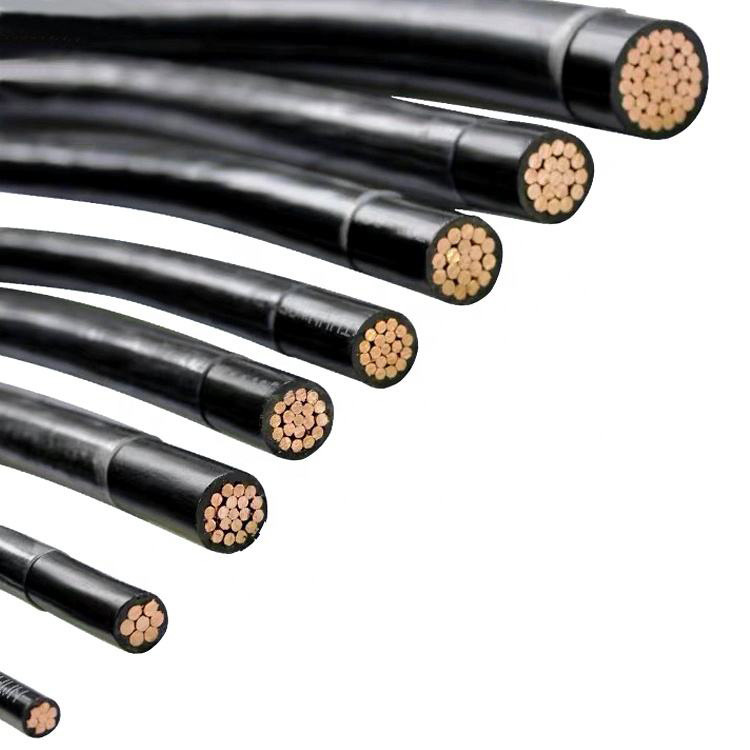

12 Cable Eléctrico Flexible de Casa Gauge Thhn de Aluminio Cobre PVC

12 Cable Eléctrico Flexible de Casa Gauge Thhn de Aluminio Cobre PVC image

Get Latest Price Request a quote

Product Details

No. de Modelo.

THHN

Aplicación

Aéreo

Material del conductor

Cobre

Material de la Funda

PVC

Material de aislamiento

PVC

Forma Material

Alambre redondo

Rango de Aplicación

edificio y casa

Certificación

ISO9001, CCC

Marca

qinshan

voltaje

600V

color de aislamiento

azul, negro, gris, amarillo

producto

cable thhn

servicio

oem

chaqueta

nylon

Paquete de Transporte

embalaje de rollos y tambor de plástico

Especificación

awg 20 - awg 10

Marca Comercial

qinshan

Origen

China

Código del HS

8544492900

Capacidad de Producción

600000000 rollos /año

Product Description

Calibre 12 de la casa de aluminio de cableado flexible thhn pvc cable de cobre alambres eléctricos

Recubierto de nylon con aislamiento termoplástico de calor, la gasolina&resistente al aceite de cobre de 600 voltios

Construccion :

1.Conductor :sólido o varamiento de alambre de cobre extraído suave
2.Aislamiento  : dura de calor y humedad resistente PVC  (cloruro de polivinilo)
3.Chaqueta: Nylon poliamida resistente()
4.Color disponible&abreviaturas:

   BK-negro-blanco// Hemos RD-rojo-azul /ser /GN-Verde /YW amarilla /
  OE-naranja / BN-Brown/ GY-Gris /PK-rosa-morado /PE

Estándar:

La norma ASTM B3, B8
UL83,UL758,UL1063

Technial:

La tensión nominal:600V
Temperatura nominal:
THHN: -20°C-90°C;THWN:-20°C-75°C;THWN:-20°C-90°C

Aplicación:

La construcción de cable THHN se utiliza principalmente en el conducto y bandejas de cables de los servicios, alimentadores y los circuitos comerciales o industriales, como se especifica en el Código Eléctrico Nacional.Diseñado para ser instalado sin la aplicación de una tira de lubricante.
Estos cables tienen varias clasificaciones. Dependiendo de la aplicación de producto, admisibles de las temperaturas son como sigue:

– Lugares secos THHN no supere los 90° C
THWN- húmedo o ubicaciones de aceite no debe exceder de 75° C o seco que  no superen el 90° C
THWN-2- húmedo o seco lugares que no exceda de 90° C o el  aceite no debe exceder de 75° C

MTW- lugares húmedos o el  aceite no debe exceder de 60° C o seco que no superen el 90° C
AWM- secar los lugares que no exceda de 105° C

Número de artículo	Tamaño AWG	Nº de conductor/mm	Nom.O.D.(cm)	Nom.Insul.de espesor.(cm)	MFT LBS/aprox.	Ampacity@90ºC
14 1 THHN	14	Solid	0.26	0.04	15	15
19 14 THHN	14	19/0.38	0.28	0.04	16	15
12 1 THHN	12	Solid	0.30	0.04	23	20
THHN 12 19	12	19/0.47	0.33	0.04	24	20
10 1 THHN	10	Solid	0.41	0.05	38	30
THHN 10 19	10	19/0,60	0.41	0.05	38	30
8 THHN 19	8	19/0,75	0.54	0.08	63	55
6 THHN 19	6	19/0,95	0.63	0.08	95	75
4 THHN 19	4	19/1.19	0.81	0.10	152	95
3 THHN 19	3	19/1,33	0,88	0.10	189	110
2 THHN 19	2	19/1.50	0.96	0.10	234	130
1 THHN 19	1	19/.0664	1.10	0.13	299	150
THHN 1/0 19	1/0	19/1.68	1.20	0.13	372	170
THHN 2/0 19	2/0	19/1.89	1.32	0.13	462	195
THHN 4/0 19	4/0	19/2.67	1.58	0.13	718	260

El tamaño AWG o /MCM(kcmil)	Nº de capítulos	El aislamiento Grosor	El aislamiento Grosor	El espesor de la chaqueta	El espesor de la chaqueta	Valor nominal Diámetro total	Valor nominal Diámetro total	Aprox. El peso	Aprox. El peso	Ampacity (A)	Ampacity (A)
El tamaño AWG o /MCM(kcmil)	Nº de capítulos	Mm	Mil.	Mm	Mil.	Mm	Mil.	Kg/km.	Lbs/kft	70ºC	95º C.
14*	Solid	0.38	15	0.10	4	2.60	102	22	15	15	15
12*	Solid	0.38	15	0.10	4	3.02	119	34	23	20	20
10*	Solid	0.51	20	0.10	4	3.81	150	54	36	30	30
14	7	0.38	15	0.10	4	2.70	106	23	16	15	15
12	7	0.38	15	0.10	4	3.20	126	35	24	20	20
10	7	0.51	20	0.10	4	4.00	157	55	38	30	30
8	7	0.76	30	0.13	5	5.30	209	89	60	50	65
6	7	0.76	30	0.13	5	6.20	244	134	90	65	75
4	7	1.02	40	0.15	6	7.80	307	215	144	85	95
3	7	1.02	40	0.15	6	8,60	339	266	179	100	110
2	7	1.02	40	0.15	6	9,20	362	329	221	115.	130
1	7	1.27	50	0.18	7	10.60	417	422	284	130	150
14	19	0.38	15	0.10	4	2.78	109	23	16	155	15
12	19	0.38	15	0.10	4	3.27	129	35	24	20	20
10	19	0.51	20	0.10	4	4.11.	162	55	38	30	30
8	19	0.76	30	0.13	5	5.43	214	90	61	50	65
6	19	0.76	30	0.13	5	6.36	250	136	92	65	75
4	19	1.02	40	0.15	6	8.11	319	218	147	85	95
3	19	1.02	40	0.15	6	8,82	347	270	182	100	110
2	19	1.02	40	0.15	6	9.63	379	334	225	115.	130
1	19	1.27	50	0.18	7	11.09	437	428	288	130	150
1/0	19	1.27	50	0.18	7	12.08	476	531	357	150	170
2/0	19	1.27	50	0.18	7	13,34	525	669	449	175	195
3/0	19	1.27	50	0.18	7	14.64	576	832	559	200	225
4/0	19	1.27	50	0.18	7	16.04	631	1037	697	230	260
250	37	1.52	60	0.20	8	17.79	700	1234	829	255	290
300	37	1.52	60	0.20	8	19.09	752	1467	986	286	320
350	37	1.52	60	0.20	8	20.39	803	1701	1143	310	350
400	37	1.52	60	0.20	8	21.49	846	1931	1297	335	380
500	37	1.52	60	0.20	8	23,59	929	2394	1608	380	430
600	37	1.78	70	0.23	9	26.17	1030	2880	1934	420	475
750	37	1.78	70	0.23	9	28.77	1133	3570	2398	475	535
1000	37	1.78	70	0.23	9	32.57	1282	4717	3169	545	615

Mostrar producto:

Nosotros somos China 12 Cable Eléctrico Flexible de Casa Gauge Thhn de Aluminio Cobre PVC fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
