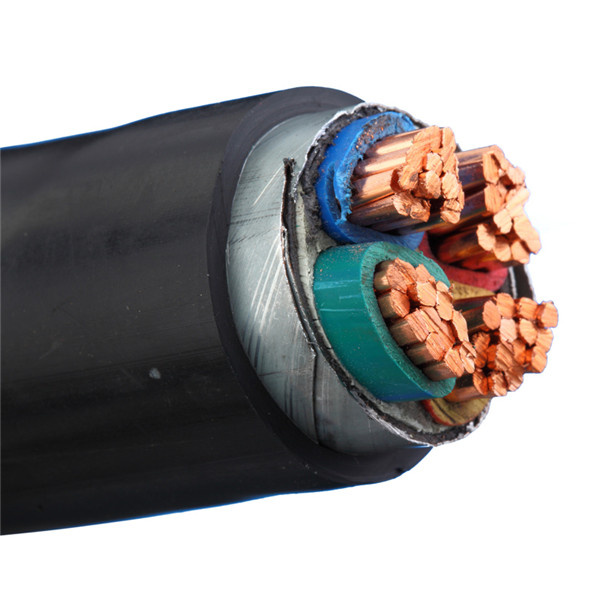

Suministro de cables de potencia blindados populares de Filipinas y Jordania con aislamiento XLPE/PE/PVC

ESPECIFICACIÓN

 Tipo normal pirorretardante

WDZC-YJY/WDZB-YJY/WDZ YJY conductor Cu  con revestimiento de PVC aislado XLPE  de bajo nivel de humo       cable de alimentación sin halógenos pirorretardante

WDZC-YJY23

WDZB-YJY23

WDZAYJY23   conductor Cu XLPE aislado poliolefina revestido de tipo de acero interno           cable de alimentación ignífugo cero bajo humo blindado

WDZC-KYJY

WDZB-KYJY

   Conductor Cu WDZA-KYJY XLPE aislado poliolefina cubierta bajo humo cero      cable de control resistente a la llama halógena

WDZC-KYJY23 WDZB-KYJY23 WDZA-KYJY23   conductor Cu  XLPE poliolefina aislada  cubierta interna   tipo de acero blindado bajo humo cero halógeno llama  de potencia resistente  cable

.normas:

El cable  se fabrica de acuerdo  con GB/T.  19666.   La tensión nominal Uo/U  del cable es de hasta  0,6/kV.

. característica de operación

1.  Tensión nominal Uo/U: Hasta  0,6/1kV

2.   Temperatura nominal máxima

2,1   cable aislado de PVC:    El tern­perature máximo de funcionamiento de los núcleos  no debe superar los 70 °C cuando el cable  se utilice durante un período prolongado.  La temperatura de los núcleos  no deberá superar los 160 °C en cortocircuito  (   la dosis de duración máxima no debe superar los 5 segundos).

2,2   cable aislado XLPE:    La temperatura máxima de funcionamiento  de los núcleos  no debe superar los 90 °C cuando    el cable se utilice durante un período prolongado.la temperatura  de los núcleos  no debe superar los 250 °C en cortocircuito  (   la dosis de duración máxima no debe superar los 5 segundos).

. requisitos de instalación

  La temperatura de instalación del cable  no será  inferior  a 0°C. el   radio de curvatura admisible del cable  no  será inferior,a 10 veces    el diámetro del cable.  El cable  es adecuado  para los lugares que tienen  un requisito especial   de resistencia al fuego, transmitancia de luz.  HCI y toxicidad.

Especificación

 Cable de alimentación

  Área transversal nominal: 1,5 mm2.

 Cable de control

  Área transversal nominal: 0,75 mm2.

.  parámetro técnico principal

  Propiedad resistente a las llamas

Compruebe   la combustión de los cables de acuerdo        con las normas GB/T 19666 o IEC 60332-3.

ZA:   El contenido no metálico del cable es de 7L por metro, tiempo de

incendio de suministro  is40 minutos.

ZB:   El contenido no metálico del cable es de 3,5L por metro, tiempo

de fuego de suministro  es de 40 minutos.

ZC:   El contenido no metálico del cable es de 1,5L por metro, tiempo

de fuego de suministro  es de 20 minutos.

 Resultado del ensayo:    La altura máxima de carga  no debe ser ex­ceed 2,5m.
