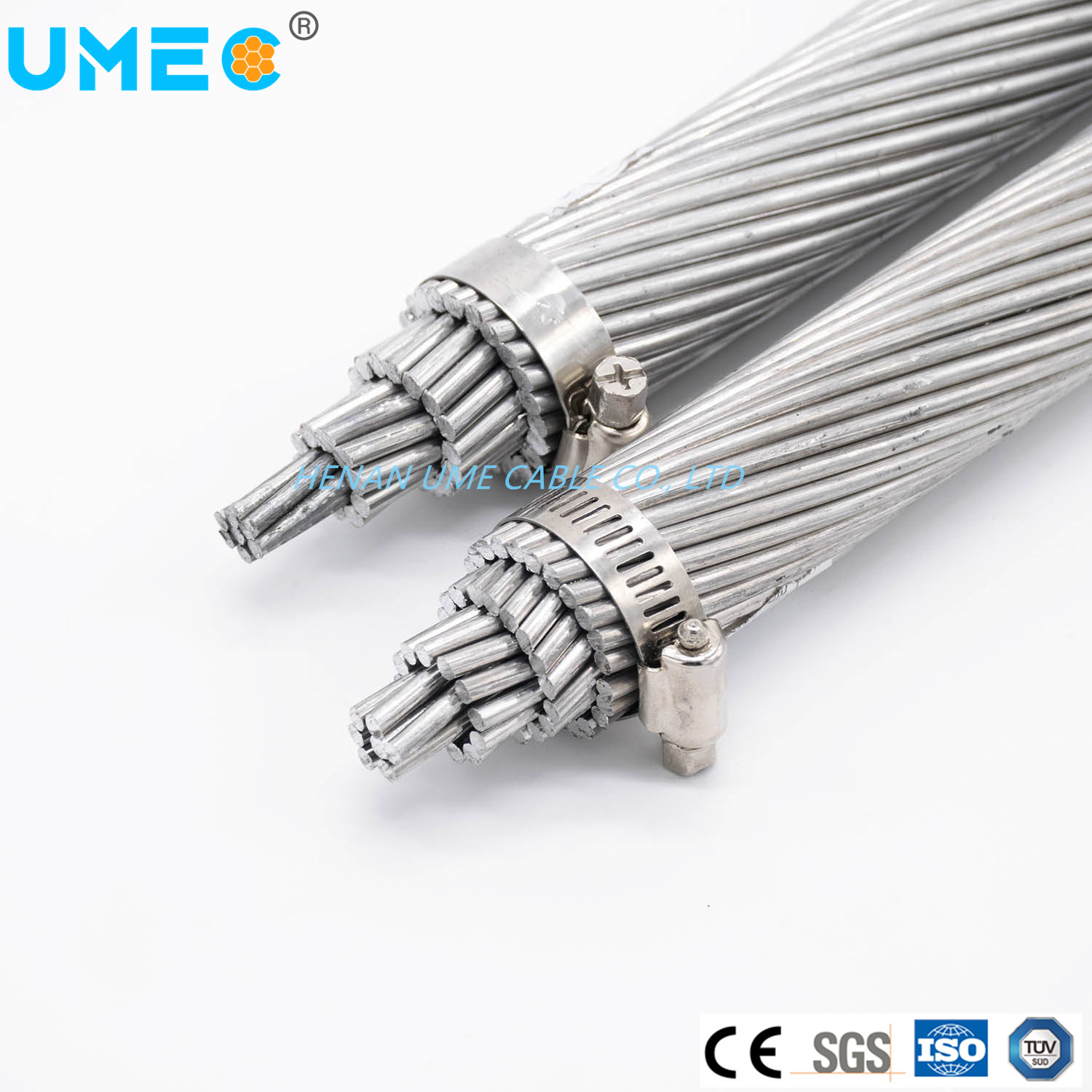

Conductor Aéreo Desnudo Aacsr

Conductor Aéreo Desnudo Aacsr image

Get Latest Price Request a quote

Product Details

No. de Modelo.

AACSR Conductor

Material del conductor

aleación de aluminio y acero

Material de la Funda

ninguno

Material de aislamiento

sin Aislamiento

Forma Material

Alambre redondo

Rango de Aplicación

gastos generales

Certificación

ISO9001, CE, sgs tuv

Marca

inspección de terceros

aceptado

muestra

gratis

color

especificado por el cliente

oem

aceptado

Paquete de Transporte

tambor

Especificación

aacsr conductor

Marca Comercial

Origen

China

Código del HS

7614100000

Capacidad de Producción

500, 000km por mes

Product Description

Soluciones de una parada para alambres y cables – HENAN CABLE UME CO., LTD.
Más de 30 años de alambres y cables de la experiencia de fabricación y exportación a más de 50 países.

1. Aplicaciones
Utilizado como sobrecarga desnuda el cable de transmisión y distribución primaria y secundaria de cable. AACSR ofrece una óptima resistencia a la línea de diseño. La variable el núcleo de acero trenzado permite la intensidad deseada se logra sin sacrificar la Ampacity.

2. La construcción
AACSR es una forma concéntrica conductor trenzado compuesto por uno o más capas de 6201 -T81 trenzado de alambre de aleación de aluminio de alta resistencia con un núcleo de acero recubierto. El núcleo puede ser un solo cable trenzado o dependiendo del tamaño.

3. Las normas
La norma ASTM B711, IEC 61089, en 3607, GB/T 1179

La norma ASTM B711

Área transversal nominal			Nº / diámetro nominal del cable		Aprox. En general De diámetro.	Aprox. El peso	Rompiendo nominal Cargar	Max. Resistencia DC. A 20°C


El aluminio Aleación	El acero	En total	El aluminio Aleación	El acero
Mm2	Mm2	Mm2	N/mm	N/mm	Mm	Kg/km.	KN	Ω/km.
140	23	163	26/2.62	7/2.04	16.6	565	75	0.23898
140	33	173	30/2.44	7/2.44	17.1	643	El 87,4	0.23906
160	26	186	26/2,80	7/2.18	17.7	646	85.6	0.20924
160	38	198	30/2.61	7/2.61	18.3	736	106	0.20893
180	29	209	26/2.97	7/2.31	18.8	731	95.1	0.18597
180	42	222	30/2.76	7/2.76	19.3	823	112	0.18684
200	32	232	26/3.13	7/2.43	19.8	805	106	0.16744
200	47	247	30/2.91	7/2.91	20.4	915	124	0.16807
224	36	260	26/3.31	7/2.57	21.0	901.	118	0.14973
224	52	276	30/3.08	7/3.08	21.6	1025	139	0.15003
250	41	291	26/3.50	7/2.72	22.2	1008	129	0.13391
250	58	308	30/3.26	7/3.26	22.8	1149	156	0.13392
280	46	326	26/3.70	7/2.88	23.4	1127	144	0.11983
280	65	345	30/3.45	7/3.45	24.2	1286	171	0.11958
315	52	367	26/3.93	7/3.06	24.9	1272	163	0.10621
315	72	387	30/3.66	19/2,20	25.6	1438	190	0.12246
355	58	413	26/4.17	7/3.24	26.4	1430	183	0.09434
355	81	436	30/3.88	19/2,33	27.2	1614	211	0.10897
400	65	465	26/4.43	7/3.45	28.1	1616	207	0.08359
400	91	491	30/4.12	19/2.47	28.8	1818	237	0.09664
450	59	509	54/3.26	19/1.98	29.5	1706	215	0.08952
500	63	563	54/3.43	19/2.06	30.9	1878	229	0.08086
560	71	631	54/3.63	19/2.18	32.7	2104	257	0.07220
630	80	710	54/3.85	19/2.31	34.6	2365	286	0.06418
710	90	800	54/4.09	19/2.45	36.8	2664	322	0.05687
800	101	901.	54/4.34	19/2,60	39.0	3003	363	0.05051
900	73	973	84/3.69	19/2.21	40.6	3060	355	0.05809
1000	81	1081	84/3.89	19/2,33	42.8	3400	391	0.05227
1120	91	1211	84/4.12	19/2.47	45.3	3816	439	0.04660
1250	102	1352	84/4.35	19/2.61	47.8	4255	490	0.04180

IEC 61089

El código Número	Área nominal			Nº / diámetro nominal del cable		Aprox. En general De diámetro.	Aprox. El peso	Rompiendo nominal Cargar	Max. Resistencia DC. A 20°C



	El aluminio Aleación	El acero	En total	El aluminio Aleación	El acero
	Mm2	Mm2	Mm2	N/mm	N/mm	Mm	Kg/km.	KN	Ω/km.
16	18.4	3.07	21.5	6/1.98	1/1.98	5,94	74.4	9.02	1.7934
25	28.8	4.8	33.6	6/2.47	1/2.47	7.41	116.2	13.96	1.1478
40	46	7,67	53.7	6/3.13	1/3.13	9.39	185.9	22.02	0.7174
63	72.5	12.1.	84.6	6/3.92	1/3.92	11.8	292,8	34.68	0.4555
100	115.	6.39	121	18/2.85	1/2.85	14.3	366.4	41.24	0.2880
125	144	7.99	152	18/3.19	1/3.19	16.0	458.0	51.23	0.2304
125	144	23.4	167	26/2.65	7/2.06	16.8	579.9	69.86	0.2310
160	184	10.2	194	18/3.61	1/3.61	18.0	586.2	65.58	0.1800
160	184	30.0	214	26/3.00	7/2.34	19.0	742.3	88.52	0.1805
200	230	12.8	243	18/4.04	1/4.04	20.2	732.8	81,97	0.1440
200	230	37.5	268	26/3.36	7/2.61	21.3	927.9	110.64	0.1444
250	288	28.3	316	22/4.08	7/2.27	23.1	1013.5	117.09	0.1154
250	288	46.9	335	26/3,75	7/2.92	23.8	1159.8	138.31	0.1155
315	363	25.1	388	45/3,20	7/2.14	25.6	1196.5	136.28	0.0917
315	363	59.0	422	26/4.21	7/3.28	26.7	1461.4	171.90	0.0917
400	460.	31.8	492	45/3.61	7/2.41	28.9	1519.4	172.10	0.0722
400	460.	59.7	520	54/3.29	7/3.29	29.7	1738.3	201.46	0.0723
450	518	35.8	554	45/3.83	7/2.55	30.6	1709.3	193.61	0.0642
450	518	67.1	585	54/3.49	7/3.49	31.5	1955.6	226.64	0.0643
500	575	39.8	615	45/4.04	7/2.69	32.3	1899.3	215.12	0.0578
500	575	74.6	650	54/3.68	7/3.68	33.2	2172.9	251.82	0.0578
560	645.	El 44,6	689	45/4,27	7/2.85	34.2	2127.2	240.93	0.0516
560	645.	81.6	726	54/3.90	7/2.34	35.1	2420.9	283.21	0.0516
630	725	31.3	756	72/3.58	7/2.39	35.8	2248.0	249.62	0.0459
630	725	91.8	817	54/4.13	7/2.48	37.2	2732.5	318.61	0.0459
710	817	35.3	852	72/3,80	7/2.53	38.0	2533.4	281.32	0.0407
710	817	104	921	54/4.39	19/2.63	39.5	3069.4	359.06	0.0407
800	921	39.8	961	72/4.04	7/2.69	40.4	2854.6	316.98	0.0361
800	921	El 76,7	997	84/3.74	7/3.74	41.1	3145.1	356.03	0.0362
900	1036	44.8	1081	72/4.28	7/2.85	42.8	3211.4	356.60	0.0321
900	1036	86.3	1122	84/3.96	7/3.96	43.6	3538.3	400.53	0.0322
1000	1151	93.7	1245	84/4.18	19/2.51	45.9	3916.8	446.37	0.0289
1120	1289	105	1394	84/4.42	19/2.65	48.6	4386.8	499.93	0.0258

Como 3607

El código Nombre	Nº / diámetro nominal del cable		Área de sección transversal			Aprox. En general De diámetro.	Aprox. El peso	Rompiendo nominal Cargar	Max. Resistencia DC. A 20°C
	Nº / diámetro nominal del cable		Área de sección transversal
	El aluminio Aleación	El acero	El aluminio Aleación	El acero	En total
	N/mm	N/mm	Mm2	Mm2	Mm2	Mm	Kg/km.	KN	Ω/km.
Apple 1120	6/3.00	1/3.00	42.4	7.1.	49.5	9.0	171	18.3	0.7000
Plátano 1120	6/3,75	1/3,75	66.3	11.0	El 77,3	11.3	268	27.9	0.4480
Cherry 1120	6/4,75	7/1,60	106	14.1.	14.3	14.3	402	40.7	0.2790
Mosto de uva 1120	30/2.50	7/2.50	147	34.4	17.5	17.5	677	74.4	0.2030
El Limón 1120	30/3.00	7/3.00	212	49.5	21.0	21.0	973	107	0.1410
Lychee 1120	30/3.25	7/3.25	249	58.1	22.8	22.8	1140	126	0.1200
Lime 1120	30/3.50	7/3.50	289	67.3	24.5	24.5	1320	143	0.1040
Mango 1120	54/3.00	7/3.00	382.	49.5	27.0	27.0	1440	149	0.0784
Orange 1120	54/3.25	7/3.25	448.	58.1	29.3	29.3	1690	174	0.0669
Olive 1120	54/3.50	7/3.50	519	67.3	31.5	31.5	1960	197	0.0578

GB/T 1179

Valor nominal Sección Zona	Zona			Nº / diámetro nominal del cable		Aprox. En general De diámetro.	Aprox. El peso	Rompiendo nominal Cargar	Max.resistencia DC. A 20°C
	Zona			Nº / diámetro nominal del cable
	El aluminio Aleación	El acero	En total	El aluminio Aleación	El acero
Mm2	Mm2	Mm2	Mm2	N/mm	N/mm	Mm	Kg/km.	KN	Ω/km.
10/2	10.6	1.77	12.37	6/1.50	1/1.50	4.5	42.8	5.51	3.1444
16/3	16.13	2.69	18.82	6/1.85	1/1.85	5.55	65.1	8.39	2.0671
25/4	25.36	4.23	29.59	6/2.32	1/2.32	6,96	102.4	13.06	1.3144
35/6	34.86	5.81	40,67	6/2.72	1/2.72	8.16	140,8	17,96	0.9563
50/8	48.25	8.04	El 56,3	6/3.2	1/3.2	9.6	194.8	24.53	0.6906
50/30	50.73	29.59	80.32	12/2.32	7/2.32	11.6	371.1	50.22	0.6614
70/10	68.05	11,34	79.39	6/3.8	1/3.8	11.4	274.8	33.91	0.4899
70/40	69.73	40,67	110.4	12/2.72	7/2.72	13.6	510.2	69.03	0.4812
95/15	94.39	15.33	109.73	26/2,15	7/2,15	13.6	380.2	48.62	0.3554
95/55	96.51	El 56,3	152.81	12/3,2	7/3.2	16	706.1	93.29	0.3477
120/7	118.89	6.61	125,5	18/2,9	1/2.9	14.5	378.5	46.17	0.2815
120/20	115.67	18.82	134.49	26/2.38	7/2.38	15.1.	466.1	59.61	0.2900
120/70	122.15	71.25	193.4	12/3,6	7/3.6	18.0	893.7	116.85	0.2747
150/8	144.76	8.04	152,8	18/3,2	1/3.2	16.0	460.9	55.90	0.2312
150/25	148.86	24.25	173.11	26/2,7	7/2,15	17.1	600.1	76.75	0.2254
185/10	183.22	10.18	193.4	18/3,6	1/3.6	18.0	583.3	68.91	0.1826
210/10	204.14	11,34	215.48	18/3,8	1/3.8	19.0	649.9	76.78	0.1639
210/35	211.73	34.36	246.09	26/3.22	7/2.50	20.4	852.5	107.98	0.1585
240/30	244.29	31.67	275.96	24/3,60	7/2.40	21.6	920.7	113.05	0.1372
240/40	238.84	38.9	277.74	26/3.42	7/2.66	21.7	962.8	121.97	0.1405
300/20	303.42	20.91	324.32	45/2.93	7/1,95	23.4	1000.8	12307	0.1106
300/50	299.54	48.82	348.37	26/3.83	7/2.98	24.3	1207.7	150.01	0.1120
300/70	305.36	71.25	376.61	30/3,6	7/3.6	25.2	1399.6	174.57	0.1099
400/25	391.91	27.1	419.01	45/3,33	7/2.22	26.6	1293.5	159.07	0.0857
400/50	399.72	51.82	451.54	54/3.07	7/3.07	27.6	1509.3	186.91	0.0841
400/95	407.75	93.27	501.02	30/4.16	19/2,5	29.1	1856.7	234.77	0.0823
500/35	497.01	34.36	531.37	45/3,75	7/2.50	30.0	1640.3	195.73	0.0675
500/65	501.88	65.06	566.94	54/3.44	7/3.44	31.0	1895.0	234.68	0.0670
630/45	623.45	43.10	666.55	45/4,20	7/2,80	33.6	2057.6	245.52	0.0538
630/80	635.19	80.32	715.51	54/3.87	19/2.32	34.8	2384.7	291.65	0.0529
800/55	814.30	56.30	870.60	45/4,80	7/3.20	38.4	2687.5	318.43	0.0412
800/100	795.17	100.88	896.05	54/4,33	19/2,60	39.0	2987.8	365.48	0.0423
1000/45	1002.27	43.10	1045.38	72/4.21	7/2,80	42.1	3106.8	364.85	0.0335
1000/125	993.51	125.50	1119.01	54/4.84	19/2.90	43.5	3728.9	456.03	0.0338

CABLE DE HENAN UME CO., LTD posee una estricta política de control de calidad en cada paso de la orden de servicio post-venta!

Producción:

Inspección y pruebas de materias primas
La prueba del proceso de fabricación
Control del producto sin reservas
Prueba regular y el examen
Inspección de productos terminados

CABLE DE UME ha concluido varias certificaciones de productos de terceros para garantizar a nuestros clientes, que todo el alambre y cable comprado e instalado en sus proyectos, plenamente y satisfacer todos los criterios de la producción y los estándares de desempeño, también se le garantiza que (como el fabricante) y los productos suministrados son válidos y continuamente vigilada por los reconocidos a nivel mundial el sistema de verificación de calidad enumerados a continuación: ISO9001, ISO 14001, ISO45001, CE, SGS, TUV.

UME CABLE es una de las empresas líderes en la producción y distribución de cables y alambres en China. Como fabricante, suministramos productos de calidad a más de 50 países. Nuestra misión es ofrecer a nuestros clientes la mejor calidad de productos de alambre y cable en el precio más competitivo, extender y aumentar el éxito del negocio de nuestros socios, para poder llegar a donde sea necesario, para optimizar la utilidad de la ejecución de las redes, y en última instancia, para alimentar el mundo. Nuestra versión es el más centrado en el cliente empresa de cable y alambre con nuestra tecnología sólida, entusiasta de servicios y productos sólidos.

UME Cable fue fundada en 1994, situado en Zhengzhou Gongyi Huiguo la ciudad, y ocupa una superficie total de más de 200.000 metros cuadrados, con la construcción de un área de 20.000 metros cuadrados. Los verdaderos bienes de capital son más de USD 6 millones de dólares, con un total de 230 funcionarios, de los cuales 35 son profesionales y expertos técnicos. La tierra de nuestra fábrica y los números de los empleados podrían no ser la primera escala de la industria, pero nuestro altamente instalaciones automáticas y elite empleados son los mejores en el sector le garantizan una alta tasa de rendimiento alcanzado por un estricto control de calidad y costo, es por eso podríamos citar una mejor calidad con el precio más competitivo en el mercado.

P1: ¿Es usted un fabricante?
Sí, somos el fabricante.

P2: ¿Cuáles son sus principales productos?
Nuestra gama de productos como sigue:
1. Cable eléctrico/PVC la construcción de cables.
2. Aislamiento XLPE de PVC/Cables de alimentación hasta 110 kv.

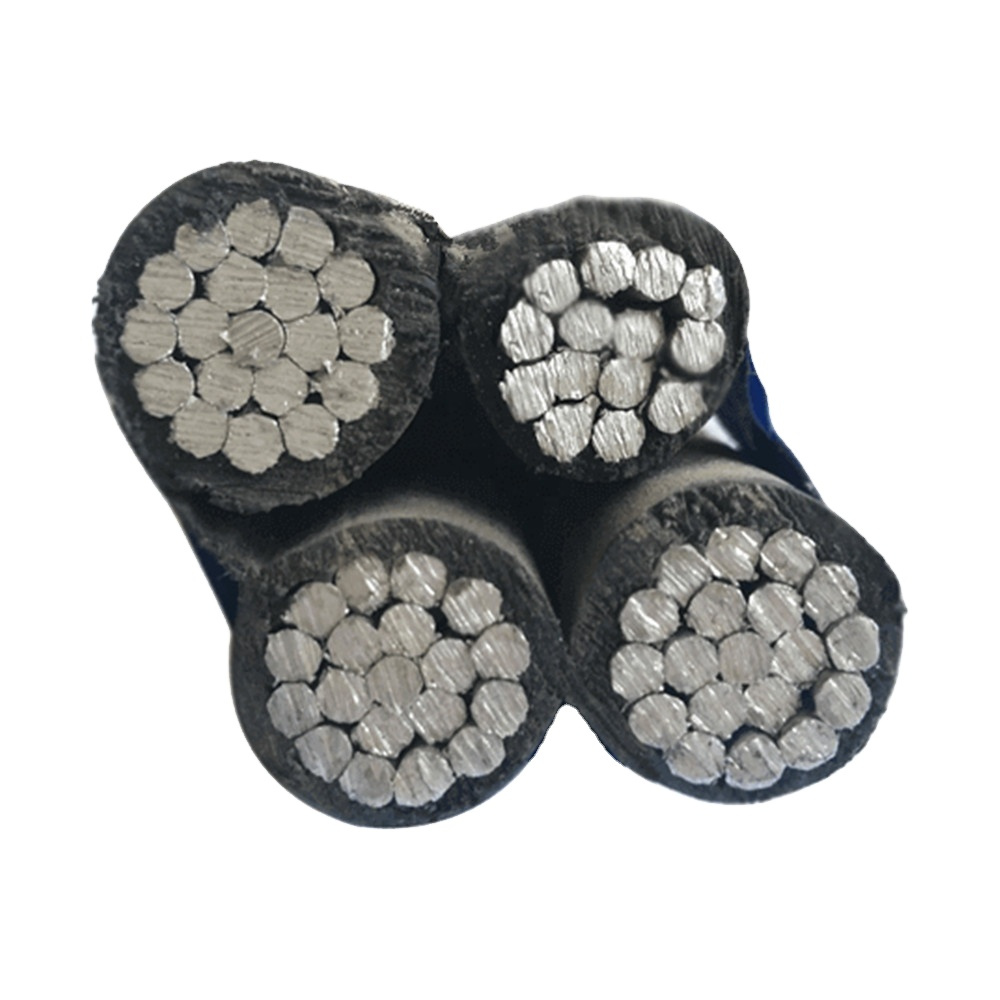

3. Paquete de cable de antena de techo/ABC de los cables.
4. Conductores desnudos, como AAC, AAAC, ACSR, ACAR, ASCR/AW, y así sucesivamente.
5. Cable de acero/strand-como EHS, GSW y ACS(acero revestido de aluminio), CCS(acero revestido de cobre).
6. Los cables de goma, cables de la minería, soldadura de cables y cables de mando.
7. Los cables concéntricos con cobre y aluminio de aleación de aluminio/8000s’ Conductor.

P3: ¿proporcionar ejemplos? Es libre o extra?
Sí, podríamos ofrecer las muestras gratis

P4: es la calidad de sus productos garantizada?
Hemos pasado ISO9001, ISO 14001, ISO45001, y todos nuestros productos cuentan con certificados CE.

P5: Que los mercados ¿involucran principalmente?
Nuestros productos han sido exportados principalmente a África, Oriente Medio, Sudeste de Asia, América del Sur, América Central América del Norte, Europa, Australia, etc.

P6: ¿Cuál es su pago?
T/T o L/C

Q7: ¿Cuál es la hora de entrega?
Generalmente, es 3-7días si la mercancía en stock. O es 7-30días si las mercancías no están en stock, es según cantidad.

Nosotros somos China Conductor Aéreo Desnudo Aacsr fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
