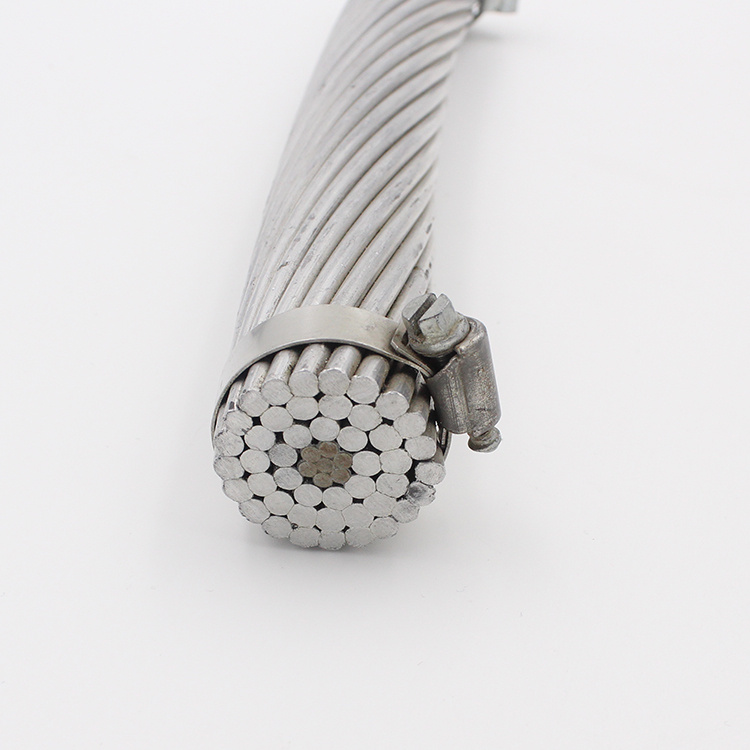

Conductor de Línea Aérea ACSR Curlew

Conductor de Línea Aérea ACSR Curlew image

Get Latest Price Request a quote

Product Details

No. de Modelo.

Curlew

estándares

csa c49-1965

área seccional

al 523,7+st 67,87=591,6

tiempo de entrega

10 días

duración de la entrega

2km/tambor o a petición del cliente

Paquete de Transporte

tambor de madera o acero

Especificación

hasta 1500 mm2 para aac

Marca Comercial

zhengzhou yifang cable co., ltd.

Origen

Zhengzhou, China

Código del HS

7614100000

Capacidad de Producción

300km/mes

Product Description

El conductor de la línea aérea,ACSR,Curlew

AAC-Todos los conductores de aluminio:

  Todos los conductores de aluminio son las más favorecidas tipo para su uso en la construcción de planes de distribución relativamente breve y son de uso común en las líneas de tensión de hasta 60 kV.

  Otro frecuente aplicación para todos los conductores de aluminio es flexible en las conexiones de barra.

  Althou aluminio para las conexiones de cobre se puede hacer,es mejor para el uso de aluminio conductor para las conexiones de servicio,como varous cable cubierto de formas de estar disponibles para este propósito.

  Las hojas de datos mostrar los tamaños más comunes de los conductores, pero otros tamaños,a las normas reconocidas o especificación del cliente también puede ser suministrado.

  AAC aislados con PVC XLPE o puede ser suministrado por la exigencia de los clientes.

  Conductor desnudo todos los conductores de aluminio de AAC, AAC a DIN 48201

El tamaño	Zona calculada	Varada y Diámetro del cable	En general De diámetro	Linear Misa	Intensidad nominal	Max. DC La resistencia En el 20º C.
Mm 2	Mm 2	Mm	Mm	Kg/km.	DaN	Ω/km.
16	15.89	7/1.70	5.1.	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2.50	7.5	94	585	0.8332
50	49.48	7/3.00	9.0	135	810	0.5786
50	48.36	19/1,80	9.0	133	860	0.5950
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117.00	19/2,80	14.0	322	1910	0.2469
150	147.10	37/2.25	15.2	406	2570	0.1960
185	181.60	37/2.50	17.5	501	3105	0.1587
240	242.54	61/2.25	20.2	670	4015	0.1191
300	299.43	61/2.50	22.5	827	4850	0.09650
400	400.14	61/2.89	26.0	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.20	91/2.96	32.6	1733	9690	0.04625
800	802.10	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

ACSR = conductor de aluminio reforzado de acero

  Construcción:

     La mezcla de la construcción de ACSR hace que sea un medio muy flexible desde un punto de vista de diseño.variando las proporciones relativas de aluminio y acero el conductor ideal para cualquier aplicación puede ser producido.

  Protección contra la corrosión

     Un revestimiento de la no-oxidantes de grasa se aplica normalmente a los núcleos de acero de todos los conductores, además de la protección ofrecida por el impulso de los hilos de acero.Uno o más capas de los cables de aluminio si es necesario, puede ser suministrado partiallly,o completamente engrasados.

Especificaciones

El conductor de aluminio reforzado de acero.

Conductores ACSR mayor proveedor de China State Grid..

ACSR(Conductor de aluminio reforzado de acero) se utiliza ampliamente en la sobrecarga del sistema de distribución de energía de nuestro país.

Podemos suministrar dicho conductor según las diferentes normas reconocidas, como IEC61089,BS215,ASTM B232,CSA C49,DIN48204,JIS C3110, la especificación de especial atención al cliente también puede ser satisfecho.

Las hojas de datos a continuación muestran la mayoría de las normas comunes, el estándar británico.

Los tamaños de británico BS EN 50182:2001.

STRANDARD:

BS 215 parte 2

Nombre en código: mole ,aquirrel ,gophel , la comadreja , fox , hurón conejo minik , , , , skunk beaver , caballo , racoon , nutria , cat , hare , dog , coyote

La norma ASTM B232

Nombre en código: Turquía, el cisne , swanate , Sparrow, Robin , raven codornices , , , , waxwing pingüino de la paloma perdiz , , , ,linner avestruz merlin , Oriol , chickadee , brant , ibis ,alondra ,pelican , el parpadeo , hawk ,la gallina ,el águila pescadora, el perico , paloma ,eagle ,peacock cojín , Pato , madera , de color verde azulado , rook , grosbeak , swift ,scoter

Número de código	Encalladura& Diámetro del cable		Aprox.	Área de sección			ApproxWeight	Carga de rotura	Resistencia DC.
	Encalladura& Diámetro del cable		En general	Área de sección
	Al.	El acero	De diámetro	Al.	El acero	En total
	Mm	Mm	Mm	Mm 2	Mm 2	Mm 2	Kg/km.	KN	Ohm/km.
16	6/1.84	1/1.84	5.53	16	2.67	18.7	64.6	6.08	1.7934
25	6/2.30	1/2.30	6,91	25	4.17.	29.2	100,9	9.13	1.1478
100	6/4.61	1/4.61	13.8	100	16.7	117	403.8	34.33	0.2869
125	18/2.97	1/2.97	14.9	125	6,94	132	397.9	29,17	0.2304
160	18/3.36	1/3.36	16.8	160	8.89	169	509.3	36.18	0.18
250	22/3,80	7/2.11	21.6	250	24.6	275	880.6	68.72	0.1154
400	54/3.07	7/3.07	27.6	400	El 51,9	452	1510.3	123.04	0.0723
450	54/3.26	7/3.26	29.3	450	58.3	508	1699.1	138.42	0.0643
500	54/3.43	7/3.43	30.9	500	64.8	565	1887.9	153,8	0.0578
560	54/3.63	19/2.18	32.7	560	70.9	631	2103.4	172.59	0.0516
630	54/3.85	19/2.31	34.7	630	79.8	710	2366.3	191.77	0.0459
710	54/4.09	19/2.45	36.8	710	89.9	800	2666.8	216.12	0.0407
800	72/3.76	7/2.51	37.6	800	34.6	835	2480.2	167.41	0.0361
900	72/3.99	7/2.66	El 39,9	900	El 39,9	939	2790.2	188.33	0.0321

AAAC-Todos los conductores de aleación de aluminio

Esta sección se refiere a tratamiento térmico de aleaciones de aluminio tipo de silicio de magnesio a BS EN 50182, las propiedades eléctricas y mecánicas de los cuales están comprendidos dentro de los valores sugeridos por la publicación 104 de la Comisión técnica de Electro.Conductores a todas las demás especificaciones reconocidos también pueden ser suministrados.

Las aleaciones se refiere a tener una mayor fuerza, pero menor conductividad de aluminio puro.ser conductores de aleación ligera,a veces puede utilizarse con provecho en su lugar de los más ACSR convencionales;tener menor carga de rotura de ésta, su uso es especialmente favorable cuando el hielo y ganar las cargas son bajos.

El tamaño	Zona calculada	Varada y Diámetro del cable	En general De diámetro	Linear Misa	Intensidad nominal	Max. DC La resistencia En el 20º C.
Mm 2	Mm 2	Mm	Mm	Kg/km.	DaN	Ω/km.
16	15.89	7/1.70	5.1.	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2.50	7.5	94	585	0.8332
50	49.48	7/3.00	9.0	135	810	0.5786
50	48.36	19/1,80	9.0	133	860	0.5950
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117.00	19/2,80	14.0	322	1910	0.2469
150	147.10	37/2.25	15.2	406	2570	0.1960
185	181.60	37/2.50	17.5	501	3105	0.1587
240	242.54	61/2.25	20.2	670	4015	0.1191
300	299.43	61/2.50	22.5	827	4850	0.09650
400	400.14	61/2.89	26.0	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.20	91/2.96	32.6	1733	9690	0.04625
800	802.10	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

Nuestra empresa

Yifang grupo eléctrico especializado principalmente en el cable&cables, incluyendo designment,producción y venta.

Los productos son principalmente cubriendo bajas,medium,alta tensión(1KV A 220 KV XLPE) cable de alimentación aislado,aislados con PVC, cable de alimentación, cable de ABC, la creación de cable de mando de cable, cable de goma del cable de soldadura Etc.

Nuestros cables XLPE pueden ser fabricados según especificaciones de la empresa que es equivalente a la IEC 60502, IEC60332,IEC60754. Algunos índices son superiores a por encima de estándar internacional.

Nuestro certificado

Preguntas frecuentes

1.Q: ¿una fábrica o empresa comercial?
R: base industrial de Henan, China, con más de 500 trabajadores.

2.Q: ¿Cómo puedo visitar?
R: Seguro,si es necesario, realizaremos el controlador para recogerlo.

3.Q: ¿Cómo puedo obtener algunas muestras?
R: Póngase en contacto conmigo a continuación, muestra Determin y la dirección de envío.

4.Q: ¿Alguna vez has suministrado cables a nuestro país?
R: Cables Yifang se han vendido a más de 100 países y regiones del mundo. puede ponerse en contacto conmigo para más detalles.

5.Q: ¿Cuál es su MOQ?
R: Normalmente MOQ a 500 metros de cables de diámetro grande.Póngase en contacto conmigo para obtener información detallada si tienes cable específico de requisito.

6. Q: ¿Cuándo puedo obtener el precio?
R: suele citar dentro de 6 horas después de que recibimos su consulta.

7.Q: ¿Cuál es su hora de entrega?
R: Según la cantidad del pedido.Normalmente nuestro plazo de entrega es de 3 a 20 días hábiles.
