Cable Aéreo de Paquete ACSR Conductor

Instrucciones para el conjunto de la antena de cable

Aplicación

Paquete de antena de cable

Paquete de antena de cable se utiliza principalmente para las líneas de distribución secundaria superior.Se trata de un conductor aislado eléctricamente con PVC o PE aislamiento y se considera como el cable de transmisión cuando se instala.

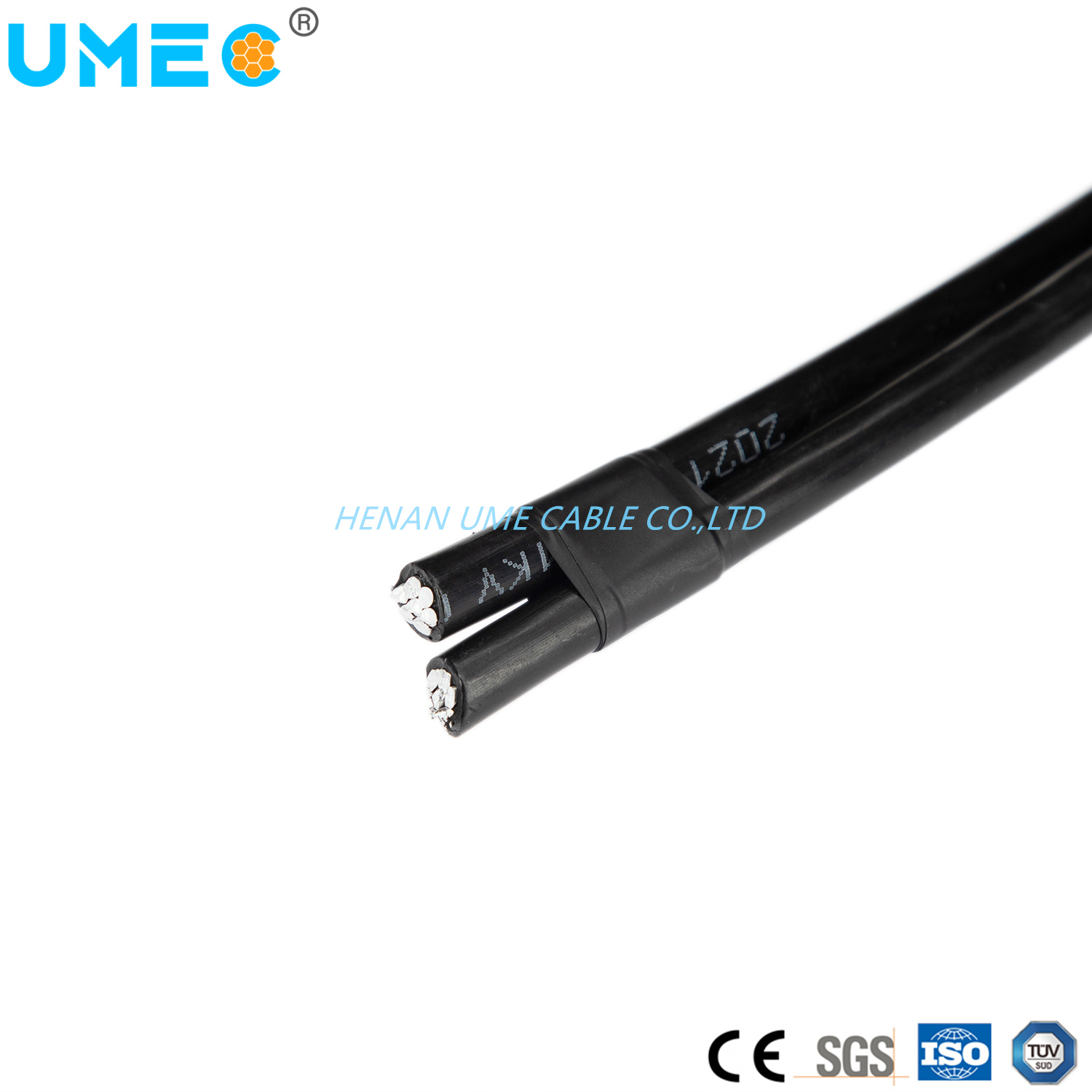

Duplex de caída del servicio
1,Aplicación
Paquete de antena de cable se utiliza para suministrar el servicio de la antena de 120 voltios para el servicio temporal en la  construcción , al aire libre o a la calle de la iluminación. Para el servicio a 600 voltios o inferior a una  temperatura de los conductores de un máximo de 75 grados

2,la construcción
Strand concéntricos o comprimido 1350-H19 conductor , de polietileno o de  aislamiento de polietileno crosslinked , paquete concéntrico de cable de antena de hilo AAC , ACSR , o de aleación 6201  neutral messenger

3,Normas
La norma ASTM B-230, B-231, B-232 y B-399
ICEA S-76-474

4,Nota
Los tamaños de paquete de antena de cable son ACSR 6/1 de diámetro equivalente de la resistividad según  ASTM B-399 para el 6201temperatura de los conductores de 75 grados, temperatura ambiente de 40 grados de la emisividad, 0.9,  2m/s de viento en el sol
Embalaje: disponible en bobinas de 500 pies y en longitudes en los tambores
Los datos son aproximados y sujetos a tolerancias de fabricación mormal
Para determinar ampacity actual por el tamaño del conductor, por favor, consultar el código eléctrico nacional, la  última edición

Triplex caída del servicio
1,Aplicación
Paquete de antena de cable se utiliza para suministrar energía a partir de la utilidad de las líneas de weatherhead del consumidor, para el servicio a 600 voltios o menos (fase a fase) a una temperatura de los conductores de 75 grados máximo para aislamiento de polietileno o máximo de 90 grados para crosslinked aislamiento

2,la construcción
Strand concéntricos o comprimido 1350-H19 al conductor, de polietileno o de aislamiento de polietileno crosslinked, antena de cable de paquete de hebra concéntricos AAC, ACSR o neutra de aleación 6210 messenger

3, las normas
La norma ASTM B-230, B-231, B-232 y B-339
ICEA S-76-474

Quadruplex de caída del servicio
1,Aplicación
Paquete de antena de cable se utiliza para el suministro de 3 fases de alimentación, generalmente de un transformador polemounted, para el usuario del jefe de servicio donde la conexión con el servicio de cable de entrada, para ser utilizada en la tensión de 600 voltios o menos de fase a fase y en conductores de las temperaturas no superiores a 75 grados para conductor aislado de polietileno o de 90 grados para crosslinked polietileno(XLPE) conductores inulated

2,la construcción
Los conductores están de forma concéntrica varados, comprimido 1350-H19 el aluminio, aislados con polietileno o de polietileno crosslinked mensajeros son , punto muerto de forma concéntrica varados 6201, AAC o ACSR , el conductor está fabricado con una cresta extruido para la identificación de la fase

3,Especificaciones
Caída de servicio Quadruplex de antena de cable paquete cumple o supera las siguientes normas ASTM

Especificaciones:
B-230 , cable de aluminio 1350-H19 para el propósito eléctrico
B-231 los conductores de aluminio, concéntricos-lay filamentos
B-232 los conductores de aluminio, concéntricos-lay-varados , reforzado de acero recubierto (ACSR)
B-399 concéntrica-lay, filamentos de aluminio 6201-T81
Caída del servicio de cable cumple o supera todos los requisitos aplicables de la ICEA S-79-474
