Cable Aéreo de Aluminio Aislado de Media Tensión con Espaciadores

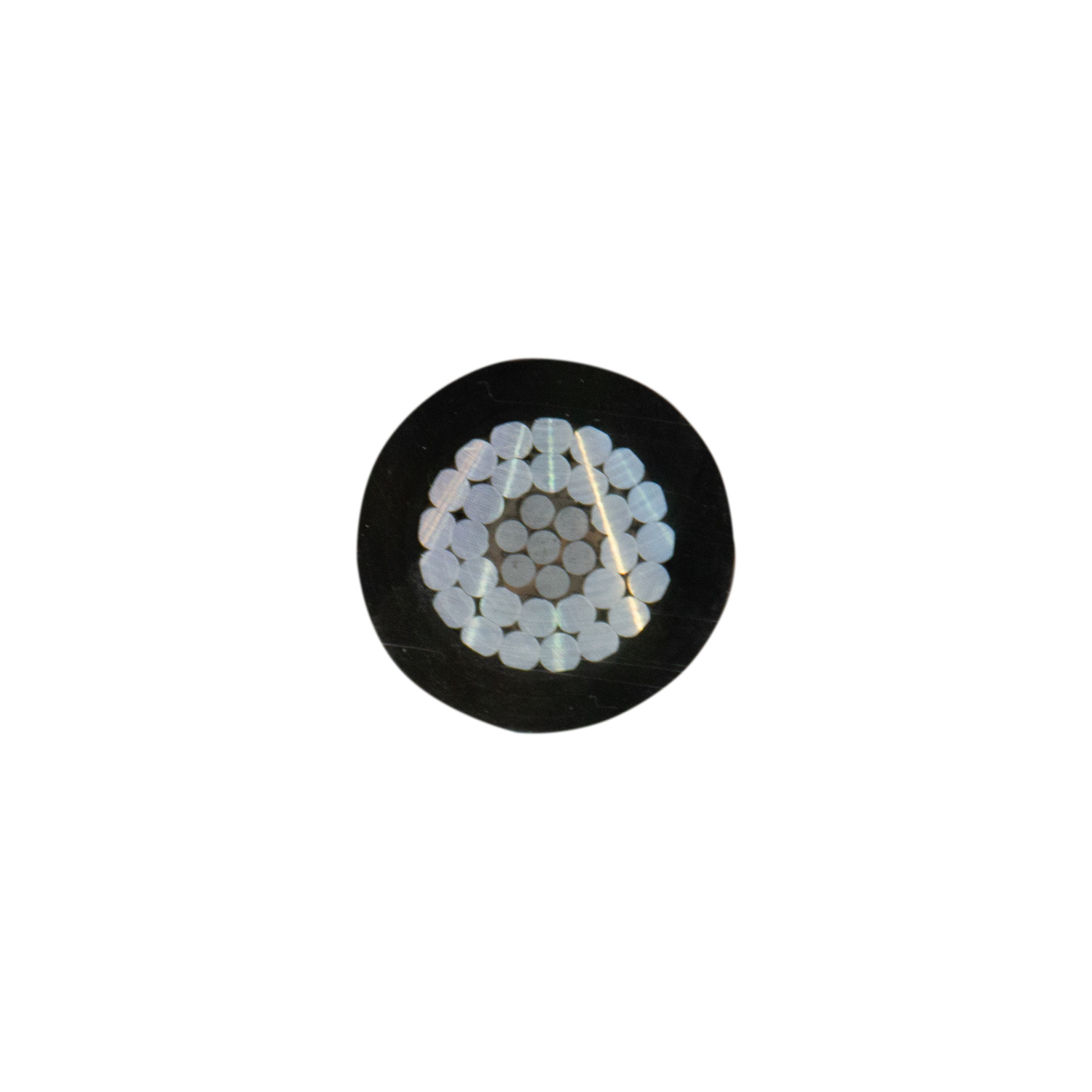

Cable Aéreo de Aluminio Aislado de Media Tensión con Espaciadores image

Get Latest Price Request a quote

Product Details

No. de Modelo.

Medium Voltage Aerial Bundle cable

Aplicación

Aéreo, Calefacción, Subterráneo

Material del conductor

Aluminio

Material de la Funda

PVC

Material de aislamiento

XLPE

Forma Material

Alambre redondo

Rango de Aplicación

Mina

Certificación

ISO9001, CE, CCC

Marca

xinfeng

producto

personalizado

núcleo

1/5 núcleos

actual

cable de ca

voltaje

baja/media tensión

Paquete de Transporte

tambor de madera o rollo o tambor de madera enmarcado en acero

Especificación

aluminio

Marca Comercial

xinfeng

Origen

China

Product Description

Cable de antena de media tensión

Aplicación
Los cables son adecuados para aplicaciones de potencia MV, especialmente para conexiones en estaciones de transformador y centrales eléctricas, entre líneas aéreas y estaciones de transformador. El cable aéreo, abreviado ABC, está envuelto con aislamiento, con las variantes de media tensión también teniendo una cubierta exterior. Los cables se depositan y tuercen varios núcleos aislados individuales juntos – ABC de media tensión también tienden a tener un soporte de alambre de acero que pasa a través del centro para aplicaciones incluyendo iluminación urbana y cables de servicio de polo a polo secundarios. Los cables también se utilizan a menudo en instalaciones de energía temporal en la industria de la construcción. El aislamiento proporciona una barrera protectora en caso de chispas o cortocircuitos.

Estándares
IEC60502-2, AS/NZS 3599-1, AS/NZS 3599-2, GB/T14049 ETC.
* Xinfeng cable también puede diseñar y producir para requisitos especiales de aplicación.

Características

Voltaje nominal: 6kV-46kV

Temperatura de funcionamiento:

PVC: -15°C A +70°C PE: -40°C A +70°C XLPE: -40°C A +90°C.

Temperatura mínima de instalación/instalación:
PVC: 0°C PE: -20°C XLPE: -20°C.

Construcción

Número de núcleos x sección transversal nominal No.×mm²	Conductor de fase				Messenger conductor (Bare)			Aprox. DE mm	Peso aproximado kg/km	Corriente nominal continua a 40ºC de temperatura ambiente R
Número de núcleos x sección transversal nominal No.×mm²	Encallamiento No×mm	Diámetro nominal del conductor mm	Grosor nominal del aislamiento mm	Resistencia máxima del conductor a 20 °C. Ω/km	Encallamiento No×mm	Área de sección nominal mm²	Carga de rotura mínima KN	Aprox. DE mm	Peso aproximado kg/km	Corriente nominal continua a 40ºC de temperatura ambiente R
3X50 + 1X50	7/3,05	8,1	8,0	0,641	7/3,00	50	60	64	3610	116
3X70 + 1X50	19/2,22	9,8	8,0	0,443	7/3,00	50	60	67	4016	173
3X95+ 1X50	19/2,55	11,4	8,0	0,320	7/3,00	50	60	70	4486	210
3X120 +1X50	19/2,85	12,8	8,0	0,253	7/3,00	50	60	73	4854	259
3X150 +1X50	19/3,15	14,4	8,0	0,206	7/3,00	50	60	76	5358	259
3X185+1X50	36/2,52	16,0	8,0	0,164	7/3,00	50	60	79	5912	365
3X240 +1X50	36/2,88	18,4	8,0	0,125	7/3,00	50	60	83	6710	500

Número de núcleos x sección transversal nominal No.×mm²	Conductor de fase					Conductor de mensajería (Bare)		Diámetro exterior del cable completado aprox mm	Peso aproximado kg/km	Corriente nominal continua a 40ºC de temperatura ambiente R
Número de núcleos x sección transversal nominal No.×mm²	Diámetro nominal del conductor mm	Espesor nominal del aislamiento mm	Espesor nominal de la pantalla de aislamiento mm	Espesor nominal de la vaina mm	Resistencia máxima del conductor a 20 °C. Ω/km	Encallamiento No×mm	Aprox. DE mm	Diámetro exterior del cable completado aprox mm	Peso aproximado kg/km	Corriente nominal continua a 40ºC de temperatura ambiente R
3×35	6,9	3,4	0,6	1,2	0,868	7/5,00	15,0	52,3	1470	165
3×50	8,1	3,4	0,6	1,2	0,641	7/5,00	15,0	53,5	1580	200
3×70	9,8	3,4	0,6	1,2	0,443	7/5,00	15,0	56,7	1850	245
3×95	11,4	3,4	0,6	1,2	0,320	7/5,00	15,0	60,2	2180	300
3×120	12,8	3,4	0,6	1,2	0,253	19/3,65	18,2	66,2	2640	345
3×150	14,4	3,4	0,6	1,2	0,206	19/3,65	18,2	69,0	2960	390
3×185	16,0	3,4	0,6	1,2	0,164	19/3,65	18,2	72,4	3380	450

Sección transversal del conductor nominal mm²	Máx. Conductor de CC Resistencia a 20ºC. Ω/km	Aprox. Grosor mínimo pantalla del conductor mm	Grosor nominal de aislamiento mm	Aprox. De mm	Peso aproximado kg/km	Carga de rotura mínima N	Capacidad de transporte de corriente R
10/2	2,706	/	2,5	10,2	110	4120	80
16/3	1,779	/	2,5	11,2	132	6130	115
25/4	1,131	/	2,5	12,4	181	9290	150
35/6	0,8230	/	2,5	13,6	229	12630	185
50/8	0,5946	/	2,5	15,1	295	16870	220
50/30	0,5692	/	2,5	16,7	491	42620	222
70/10	0,4217	/	2,5	16,7	391	23390	270
70/40	0,4141	/	2,5	18,5	648	58300	272
95/15	0,3058	/	2,5	18,5	511	35000	330
95/20	0,3019	/	2,5	18,8	545	37200	332
95/55	0,2992	/	2,5	20,6	866	78110	332
120/7	0,2422	/	2,5	19,5	516	27570	380
120/20	0,2496	/	2,5	20,1	607	41000	382
120/25	0,2345	/	2,5	20,3	679	47880	382
120/70	0,2364	/	2,5	22,4	1070	98370	383
150/8	0,1989	/	2,5	21	609	32860	430
150/20	0,1980	/	2,5	21,5	705	46630	430
150/25	0,1939	/	2,5	21,8	758	54110	432
150/35	0,1962	/	2,5	22,2	840	65020	432
185/10	0,1572	/	2,5	22,6	749	40880	495
185/25	0,1542	/	2,5	23,3	879	59420	495
185/30	0,1592	/	2,5	23,5	904	64320	497
185/45	0,1564	/	2,5	24,1	1029	80190	498
240/30	0,1181	/	2,5	25,6	1121	75620	585
240/40	0,1209	/	2,5	25,9	1161	83370	586
240/55	0,1198	/	2,5	26,5	1312	102100	588

Acerca de Xinfeng cable
En las últimas tres décadas, la economía China experimentó un crecimiento tremendo, y la infraestructura fue fundamental para el desarrollo de la industria y el comercio. De la expansión de las instalaciones de transporte, incluyendo carreteras, ferrocarriles, líneas aéreas, y el transporte marítimo, para la reconstrucción de las instalaciones residenciales en las ciudades, la transmisión de energía es a menudo el primer paso. Para satisfacer la enorme demanda de cable eléctrico de una variedad de industrias locales, en 1996, se estableció Xinfeng cable.

Desde su creación, Xinfeng cable ha desarrollado y progresado junto con toda la industria del cable y el cable. Se ha introducido nueva tecnología para ampliar las gamas de cables y cables para mantener la creciente demanda de nuestros clientes y garantizar que podemos trabajar con nuevos mercados. Esto nos permite proporcionar productos y servicios a una amplia gama de industrias, incluyendo industrias tradicionales, como bienes raíces, transporte, plantas químicas, minería, petróleo, agua, plantas de energía y también industrias emergentes, como nueva energía, fotovoltaica, almacenamiento de energía.

Basado en configuraciones de línea eficientes que pueden operar independientemente o convertirse en combinaciones para productos complejos, Xinfeng cable trabaja con una red de suministro de confianza para materias primas, paquetes, equipos, herramientas, transporte, asegurar el proceso de cable y cable con los mejores plazos de entrega, entregas y economías de escala posibles, todo lo cual pasamos a nuestros clientes.

Para mantenerse cerca de nuestros clientes y el mercado, Xinfeng cable establece cuatro oficinas en diferentes ciudades y un centro de distribución. Esto hace una respuesta rápida y entregas rápidas. Las operaciones de Xinfeng cable tienen su sede en China, con productos y servicios que se globalizarán. Diseño y fabricación con diferentes estándares para diferentes países e industrias, satisfacer necesidades diversificadas y ofrecer valor a nuestros clientes. Con un funcionamiento profesional y completo, nuestro servicio de exportación es eficiente y fiable, con la capacidad de entregar por mar, camión, aire y carretera a cualquier destino del mundo.

Por favor Contáctenos para más certificados e informes de pruebas.

Apoyamos el servicio OEM/ODM
Xinfeng ofrece servicios OEM (Fabricante de equipos originales) o ODM a nuestros clientes. Esto significa que podemos diseñar y fabricar
cables personalizados de acuerdo a los requisitos y especificaciones específicas de nuestros clientes.

Nuestros ingenieros y técnicos experimentados trabajan estrechamente con nuestros clientes para comprender sus necesidades y aplicaciones exclusivas y desarrollar soluciones de cable personalizadas que cumplan con sus requisitos exactos. Utilizamos materiales de alta calidad y técnicas de fabricación de vanguardia para garantizar que nuestros cables OEM sean fiables, duraderos y cumplan los más altos estándares del sector.

Ya sea personalizando longitudes de cable, colores, conductores o blindaje, podemos ofrecer una amplia gama de opciones para satisfacer las necesidades de nuestros clientes. Nuestros servicios OEM están disponibles para una variedad de industrias, incluyendo transmisión, construcción, instrumentación y más.

En nuestras instalaciones, tenemos la capacidad de gestionar pedidos de volumen pequeño, mediano y grande, y podemos proporcionar tiempos de entrega rápidos para cumplir con los plazos de entrega de nuestros clientes. Nos comprometemos a ofrecer cables OEM de alta calidad que superen las expectativas de nuestros clientes y proporcionen un rendimiento duradero.

En general, nuestros servicios OEM proporcionan a nuestros clientes la flexibilidad, fiabilidad y calidad que necesitan para tener éxito en sus industrias. Póngase en contacto con nosotros hoy mismo para obtener más información sobre nuestras capacidades OEM y cómo podemos ayudarle con sus necesidades de cable personalizadas.

El cable se envasa en tambor de madera, tambor de madera de acero, tambor de acero o bobina.
