Product Details

No. de Modelo.

Medium Voltage Power Cable

Corriente

DC y AC

Material de aislamiento

XLPE

Material de la Funda

pvc/xlpe/pe/lszh/cpe

Forma Material

Alambre redondo

Alambre Material del núcleo

cobre o aluminio

Certificación

ISO, CCC, CE, RoHS

Modelo

YJLV22

Marca

henway

calidad

alta calidad

estándar

astm, bs, as, din, csa, iec, gb/t

núcleos

1core o 3cores

Paquete de Transporte

tambores de madera, tambores de acero, tambores de acero de madera

Marca Comercial

henway

Origen

China

Código del HS

7614900000

Capacidad de Producción

10, 000, 000km por año

Product Description

Cable de media tensión DE 5kV a 46KV

Aplicación: Los cables de potencia de media tensión se aplican a la transmisión de potencia y a la línea de distribución con una tensión nominal de CA de hasta 46kV.

NORMAS APLICABLES: IEC60502-2, BS6622, SANS1339, AS/NZS1429,1, DIN VDE 0276-626, NFC 33-226, IEC60840, ICEA S-93-639,ICEA S-94-649, HD620,CSA C68,10or las normas acordadas tanto por los clientes como por nosotros.

Construcción:

Conductor: IEC60228 clase 1 clase 2 de cobre/aluminio, etc.

Pantalla del conductor:  Compuesto semi-conductor

Aislamiento : XLPE o EPR

Pantalla de aislamiento:  Compuesto semi-conductor

Núcleo: 1core o 3cores

Escudo: Hilo de cobre/ cinta de cobre/cinta de plástico AL/cinta de aluminio

Revestimiento interior (opcional): PVC PE LSZH CPE

Blindados ( opcional): Alambre de acero galvanizado/alambre de aluminio/dos capas de aluminio tapizado/ dos capas    de cinta de acero forrado/ armadura de acero entrelazado/armadura de aleación de aluminio entrelazada

Revestimiento exterior: PVC PE LSZH CPE

3,6/6kV XLPE cable de alimentación con revestimiento de PVC blindado de alambre de aluminio aislado
Número de núcleos y área nominal	Grosor del aislamiento	Aprox. Diámetro total	Masa aproximada		Máx. Resistencia de CC A 20ºC.		Clasificación actual
			Masa aproximada		Máx. Resistencia de CC A 20ºC.		Cobre		Aluminio
			Cobre	Aluminio	Cobre	Aluminio	Directo en el suelo	En el aire	Directo en el suelo	En el aire
Nos×mm2	mm	mm	kg/km	kg/km	Ohmios/km	Ohmios/km	R	R	R	R
1×25	2,5	23,8	866	715	0,727	1,20	140	163	108	127
1×35	2,5	24,9	993	784	0,524	0,868	166	198	129	154
1×50	2,5	26,0	1152	867	0,387	0,641	196	238	152	184
1×70	2,5	27,7	1407	994	0,268	0,443	239	296	186	230
1×95	2,5	29,6	1721	1152	0,193	0,320	285	361	221	280
1×120	2,5	31,1	1994	1275	0,153	0,253	323	417	252	324
1×150	2,5	32,7	2301	1425	0,124	0,206	361	473	281	368
1×185	2,5	35,4	2804	1696	0,0991	0,164	406	543	317	424
1×240	2,6	38,0	3430	1976	0,0754	0,125	469	641	367	502
1×300	2,8	40,8	4119	2294	0,0601	0,100	526	735	414	577
1×400	3,0	44,4	5043	2706	0,0470	0,0778	590	845	470	673
1×500	3,2	49,8	6393	3398	0,0366	0,0605	735	958	578	767
1×630	3,2	53,9	7892	4024	0,0283	0,0469	831	1098	665	896
1×800	3,2	58,2	9719	4757	0,0221	0,0367	945	1266	761	1041
Disposición de trébol;temperatura máxima del conductor 90 °C ;temperatura ambiente 30 °C ;temperatura del suelo 20 °C ;profundidad de colocación 0,8 m ; Resistividad térmica del suelo 1,5 K.m/W
3,6/6kV XLPE cable de alimentación con revestimiento de PVC y armadura de alambre de acero aislado
Número de núcleos y área nominal	Espesor nominal del aislamiento	Aprox. Diámetro total	Masa aproximada		Máx. Resistencia de CC A 20ºC.		Clasificación actual
			Masa aproximada		Máx. Resistencia de CC A 20ºC.		Cobre		Aluminio
			Cobre	Aluminio	Cobre	Aluminio	Directo en el suelo	En el aire	Directo en el suelo	En el aire
Nos×mm2	mm	mm	kg/km	kg/km	Ohmios/km	Ohmios/km	R	R	R	R
3×25	2,5	41,9	3207	2748	0,727	1,20	129	143	100	111
3×35	2,5	45,6	4054	3430	0,524	0,868	154	172	119	133
3×50	2,5	48,2	4654	3792	0,387	0,641	181	205	140	159
3×70	2,5	52,2	5592	4347	0,268	0,443	220	253	171	196
3×95	2,5	56,1	6703	4975	0,193	0,320	263	307	204	238
3×120	2,5	60,0	7762	5582	0,153	0,253	298	352	232	274
3×150	2,5	63,4	8878	6187	0,124	0,206	332	397	259	309
3×185	2,5	67,3	10248	6881	0,0991	0,164	374	453	293	354
3×240	2,6	73,5	12509	8072	0,0754	0,125	431	529	338	415
3×300	2,8	81,0	15741	10190	0,0601	0,100	482	599	380	472
3×400	3,0	88,8	19093	11996	0,0470	0,0778	541	683	432	545
Disposición de trébol;temperatura máxima del conductor 90 °C ;temperatura ambiente 30 °C ;temperatura del suelo 20 °C ;profundidad de colocación 0,8 m ; Resistividad térmica del suelo 1,5 K.m/W
18/30kV XLPE cable de alimentación con revestimiento de PVC blindado de alambre de aluminio aislado
Número de núcleos y área nominal	Grosor del aislamiento	Aprox. Diámetro total	Masa aproximada		Máx. Resistencia de CC A 20ºC.		Clasificación actual
			Masa aproximada		Máx. Resistencia de CC A 20ºC.		Cobre		Aluminio
			Cobre	Aluminio	Cobre	Aluminio	Directo en el suelo	En el aire	Directo en el suelo	En el aire
Nos×mm2	mm	mm	kg/km	kg/km	Ohmios/km	Ohmios/km	R	R	R	R
1×35	8,0	37,4	1840	1630	0,524	0,868	170	201	132	158
1×50	8,0	38,7	2036	1751	0,387	0,641	200	242	156	190
1×70	8,0	40,4	2335	1920	0,268	0,443	242	300	190	235
1×95	8,0	42,3	2681	2112	0,193	0,320	288	363	224	285
1×120	8,0	43,8	2996	2278	0,153	0,253	326	420	256	328
1×150	8,0	46,4	3506	2621	0,124	0,206	364	476	286	372
1×185	8,0	48,3	3970	2862	0,0991	0,164	409	546	321	428
1×240	8,0	50,9	4661	3207	0,0754	0,125	472	645	372	505
1×300	8,0	53,5	5380	3555	0,0601	0,100	529	740	418	578
1×400	8,0	56,7	6333	3996	0,0470	0,0778	593	848	475	675
1×500	8,0	60,5	7556	4561	0,0366	0,0605	740	963	583	772
1×630	8,0	64,8	9172	5304	0,0283	0,0469	835	1101	675	900
1×800	8,0	69,1	11063	6101	0,0221	0,0367	950	1272	765	1046
Disposición de trébol;temperatura máxima del conductor 90 °C ;temperatura ambiente 30 °C ;temperatura del suelo 20 °C ;profundidad de colocación 0,8 m ; Resistividad térmica del suelo 1,5 K.m/W

18/30kV XLPE cable de alimentación con revestimiento de PVC y armadura de alambre de acero aislado
Número de núcleos y área nominal	Grosor del aislamiento	Aprox. Diámetro total	Masa aproximada		Máx. Resistencia de CC A 20ºC.		Clasificación actual
			Masa aproximada		Máx. Resistencia de CC A 20ºC.		Cobre		Aluminio
			Cobre	Aluminio	Cobre	Aluminio	Directo en el suelo	En el aire	Directo en el suelo	En el aire
Nos×mm2	mm	mm	kg/km	kg/km	Ohmios/km	Ohmios/km	R	R	R	R
3×35	8,0	72,1	7473	6848	0,524	0,868	154	175	118	132
3×50	8,0	76,2	9011	8149	0,387	0,641	180	210	139	158
3×70	8,0	80,3	10196	8951	0,268	0,443	217	258	171	200
3×95	8,0	84,4	11479	9751	0,193	0,320	261	310	204	240
3×120	8,0	88,0	12743	10563	0,153	0,253	296	353	229	279
3×150	8,0	91,2	13918	11228	0,124	0,206	332	405	256	310
3×185	8,0	95,3	15562	12196	0,0991	0,164	374	458	293	360
3×240	8,0	101,1	18038	13601	0,0754	0,125	429	535	338	420
3×300	8,0	106,2	20502	14952	0,0601	0,100	482	602	380	474
3×400	8,0	113,0	23898	16800	0,0470	0,0778	541	690	428	545
Disposición de trébol;temperatura máxima del conductor 90 °C ;temperatura ambiente 30 °C ;temperatura del suelo 20 °C ;profundidad de colocación 0,8 m ; Resistividad térmica del suelo 1,5 K.m/W

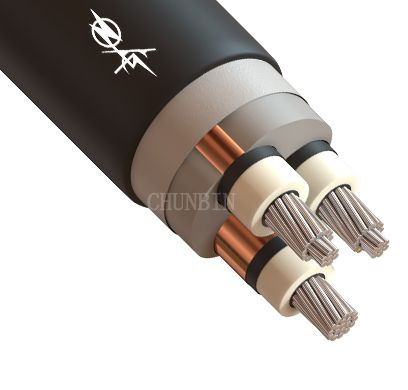

Productos Imágenes

Embalaje y carga de los contenedores de imágenes:

* podemos diseñar y producir ACSR de acuerdo a los requerimientos del cliente. Cualquier requisito, no dude en ponerse en contacto con nosotros!
