Product Details

No. de Modelo.

MV Power Cable

Material de aislamiento

XLPE

Material de la Funda

PVC

Forma Material

Alambre redondo

Alambre Material del núcleo

aleación de aluminio

Certificación

ISO, CE, sgs tuv

Modelo

yjv yjlv yjv32 yjlv32 yjv42 yjlv42 yjv72 yjlv72

Marca

inspección de terceros

aceptado

muestra

gratis

color

especificado por el cliente

oem

aceptado

impresión

impresión láser, impresión en caliente, impresión de tinta

Paquete de Transporte

tambor de madera fuerte, tambor de madera de acero

Especificación

yjv yjlv yjv32 yjlv32 yjv42 yjlv42 yjv72 yjlv72

Marca Comercial

Origen

China

Código del HS

8544601200

Capacidad de Producción

6000, 000km por mes

Product Description

Soluciones de una parada para alambres y cables – HENAN CABLE UME CO., LTD.
Más de 30 años de alambres y cables de la experiencia de fabricación y exportación a más de 50 países.

1. Aplicación

Aislamiento XLPE Cable de alimentación se utiliza para la transmisión de potencia y líneas de distribución, tiene un número de ventajas en comparación con el papel aislado y cables aislados con PVC. Cables XLPE tiene una gran propiedad eléctrica, mecánica, el calor de la propiedad envejecimiento rendimiento, el estrés ambiental crack resistencia y resistencia a la corrosión química, y también tiene una estructura sencilla y cómoda operación y no está restringido por tendido en la gran diferencia de niveles. Puede aplicarse a alta temperatura de 90 grados durante mucho tiempo.

2. Vehículos blindados de
Cinta de acero blindado, armadura de alambre de acero, doble cinta de acero galvanizado o de alambre de acero galvanizado por tres núcleos cable de alimentación, la doble cinta de aluminio o de alambre de aluminio para el único cable de alimentación.

3. El número de núcleos
Single-core, 2 núcleos, de 3 núcleos, de 4 núcleos, de 5 núcleos, 3+1, 3+2 núcleos núcleos núcleos 4+1, etc..

4. La tensión nominal
6/10kv 8.7/15kv 12/20kv 21/35kv 26/35kv.

5. Las normas
Cable de alimentación de aislamiento XLPE cumple o excede las siguientes normas: IEC 60502, BS, DIN, ASTM, GB12706-2008 estándares.

6. Tipo

Tipo		Nombre	La aplicación principal
Núcleo de la CU	AL core	Nombre	La aplicación principal
YJV/YJY	YJLV/YJLY	Aislamiento XLPE recubierto de PVC/PE,cable de alimentación	Para diseñar interiores, túnel, canal, y metro. Incapaz de soportar fuerzas mecánicas externas Pero tener la fuerza de tracción durante sentado
YJV22/YJV23	YJLV22/YJLV23	Aislamiento XLPE,cinta de acero blindado, Recubierto de PVC/PE cable de alimentación	Para sentar en el interior ,el túnel del canal,y metro. Capaz de soportar fuerzas mecánicas externas Pero no se puede tener gran fuerza de tracción

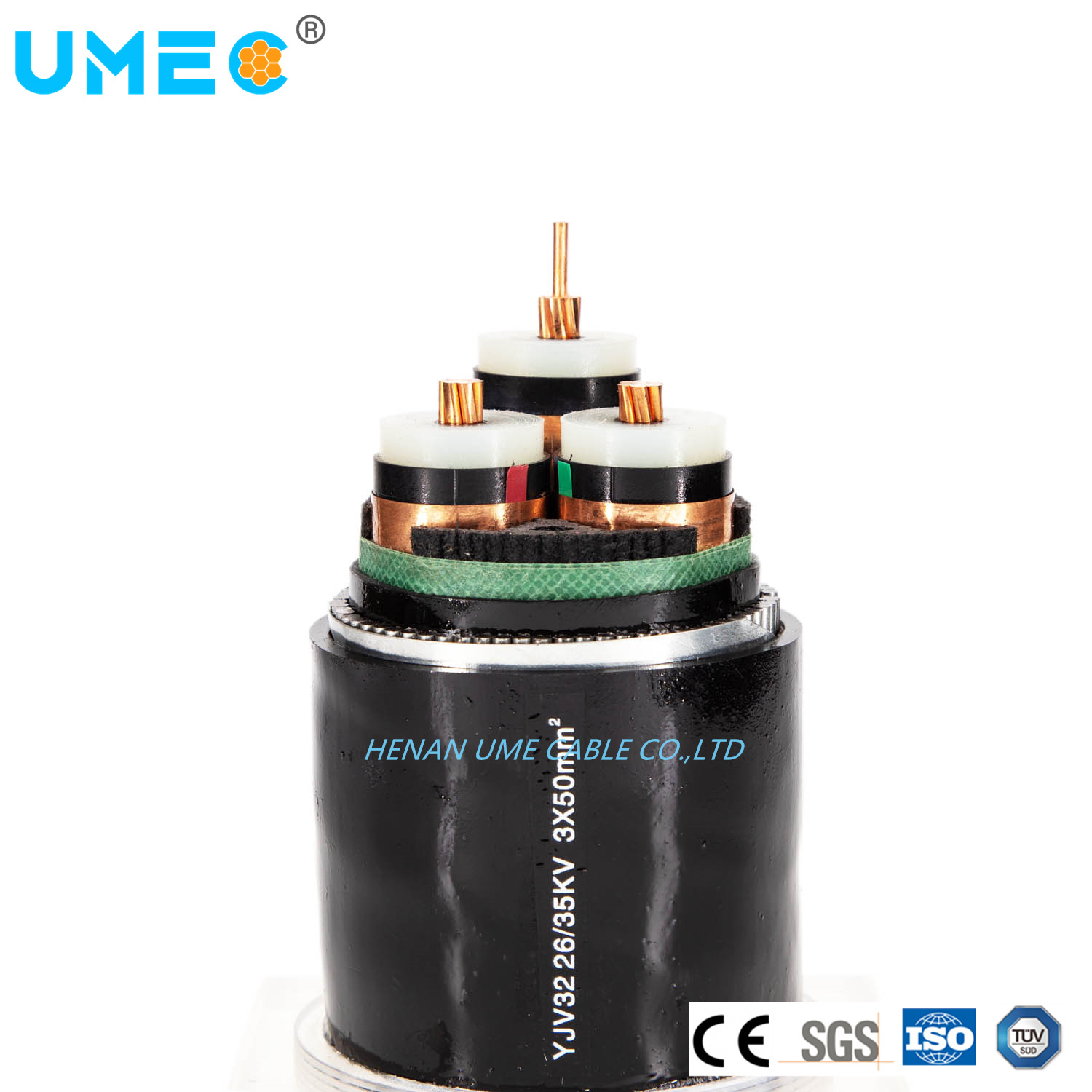

YJV32/YJV33	YJLV32/YJLV33	Aislamiento XLPE,alambre de acero fino, blindados Recubierto de PVC/PE cable de alimentación	Para sentar en el eje,metro de agua hará gran diferencia de nivel. Capaz de soportar fuerzas mecánicas externas y la fuerza de tracción moderada
YJV42/YJV43	YJLV42/YJLV43	Aislamiento XLPE,alambre de acero grueso blindaje, Recubierto de PVC/PE cable de alimentación	Para poner en agua y fondos marinos. Capaz de soportar presión positiva y fuerza de tracción

Un único núcleo de aislamiento XLPE cable de alimentación de revestimiento de PVC

Valor nominal Zona mm²	Blindados no			Blindado con cinta			Cable blindado
	Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.
	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.
1*4	6.8	87	64	/	/	/	/	/	/
1*6	7.2	110	71	/	/	/	/	/	/
1*10	8.0	165	96	/	/	/	/	/	/
1*16	8.9	220	123	/	/	/	/	/	/
1*25	10.4	345	172	14.3	451	293	17.6	780	622
1*35	11.5	424	212	15.5	564	345	18.6	910	691
1*50	13.0	555	274	17.2.	721.	424	20.6	1125	828
1*70	14.0	770	354	19.0	951	522	22.0	1373	944
1*95	16.4	1040	474	21.3	1252	657	24.3	1904	1309
1*120	17.8	1290	565	22.9	1515	763	26.8	2241	1489
1*150	20.6	1590	690	24.9	1822	898	28.8	2815	1891
1*185	22.5	1944	854	27.1	2229	1070	31.2	31403	1981
1*240	24.9	2510	1092	30.2	2847	1323	33.3	3890	2366
1*300	27.3	3176	1345	35.2	3867	1956	40.0	5165	3254
1*400	34.1	4160	1680	38.8	4802	2358	42.9	6836	4392
1*500	39.0	5302	2124	43.0	6059	2881	48.5	8100	4922

2-core aislamiento XLPE cable de alimentación de revestimiento de PVC

Valor nominal Zona mm²	Blindados no			Blindado con cinta			Cable blindado
	Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.
	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.
2*4	12.2	224	175	15.9	351	302	/	/	/
2*6	13.2	278	204	16.9	415	340	/	/	/
2*10	15.8	397	273	19.5	558	434	/	/	/
2*16	17.9	545	346	21.6	726	527	/	/	/
2*25	16.6	609	361	20.0	775	527	25.8	1643	1331
2*35	18.1	908	474	21.6	1089	655	26.8	1947	1510
2*50	20.4	1253	633	24.4	1460	841	29.0	2438	1814
2*70	23.0	1670	803	26.8	1900	1032.	31.8	3389	2515
2*95	24.4	2219	1042	30.2	2493	1316	35.6	4109	2923
2*120	28.7	2728	1242	33.6	3332	1845	37.8	4847	3350
2*150	31.8	3372	1513	37.0	4056	2198	42.1	6332	4461
2*185	35.2	4163	1871	40.6	4927	2635	46.5	7430	5121

3-core aislamiento XLPE cable de alimentación de revestimiento de PVC

Valor nominal Zona mm²	Blindados no			Blindado con cinta			Cable blindado
	Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.
	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.
3*4	14.4.	299	225	16.8	439	365	/	/	/
3*6	15.5	376	264	17.9	526	414	/	/	/
3*10	18.3	545	359	20.7	722	536	/	/	/
3*16	20.6	757	460.	23.0	956	658	/	/	/
3*25	20.2	857	485	22.6	1052	680	28.0	1955	1487
3*35	22.0	1298	647	24.4	1510	859	27.3	2171	1516
3*50	25.3	1794	865	27.9	2050	1121	30.6	2761	1825
3*70	28.5	2426	1125	30.9	2697	1397	34.8	3811	2500
3*95	32.3	3233	1468	36.1	3897	2132	38.3	4734	2956
3*120	35.1	3990	1760	38.9	4710	2479	43.4	6178	3931
3*150	38.8	4949	2161	42.8	5761	2973	47.6	7403	4596
3*185	42.9	6078	2640	47.1	6985	3547	52.1	8804	5341
3*240	48.1	7807	3347	El 52,3	8821	4361	57.3	10747	6255
3*300	53.0	9676	4100	57.2	10788	5213	61.9	12822	7206

3+1 núcleos aislamiento XLPE cable de alimentación de revestimiento de PVC

Área nominal Mm²	Blindados no			Blindado con cinta			Cable blindado
	Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.
	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.
34+12.5	14.6	328	239	16.8	470	380	/	/	/
36+14	16.1	428	292	17.9	583	447	/	/	/
310+16	18.7	614	391	20.7	795	572	/	/	/
316+110	21.4	876	516	23.0	1082	722	/	/	/
325+116	211.	1202	638	24.2	1405	842	26.1	2349	1782
335+116	23.3	1524	775	25.9	1749	999	29.6	2606	1852
350+125	27.1	2147	1063	30.5	2406	1322	34.8	3609	2524
370+135	30.3	2871	1353	33.9	3175	1657	38.2	4606	3077
395+150	34.8	3868	1793	38.5	4580	2505	42.6	5794	3704
3120+170	37.6	4825	2162	41.8	5592	2929	El 47,9	7540	4857
3150+170	41.7	5806	2584	45.0	6655	3434	52.1	8850	5605
3185+195	46.2	7214	3187	49.9	8190	4163	57.0	10563	6507
3240+1120	51.8	9197	3993	55.5	10286	5082	62.4	12940	7700
3+1300150	57.3	11415	4910	61.2	12616	6111	72.8	16296	9744

4-core aislamiento XLPE cable de alimentación de revestimiento de PVC

Área nominal Mm²	Blindados no			Blindado con cinta			Cable blindado
	Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.
	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.
4*4	15.2	355	256	17.6	501	402	/	/	/
4*6	16.4	453	305	18.8	612	463	/	/	/
4*10	19.5	670	422	21.9	858	610	/	/	/
4*16	22.1	947	550	24.5	1159	762	/	/	/
4*25	22.7	1322	703	25.1	1540	921	30.3	2316	1801
4*35	24.9	1729	862	27.5	1981	1114	29.6	2615	1741
4*50	28.7	2398	1159	31.3	2687	1448	34.2	3648	2400
4*70	32.3	3221	1487	36.1	3883	2149	38.1	4682	2935
4*95	36.8	4290	1936	40.8	5062	2708	42.5	5917	3818
4*120	39.8	5277	2303	43.8	6110	3137	47.8	7643	4648
4*150	44.4	6567	2850	48.2	7469	3752	52.2	9164	5420
4*185	49.0	8062	3478	53.2	9094	4509	57.1	10905	6288
4*240	54.9	10334	4387	59.1	11488	5541	62.9	13466	7476
4*300	60.7	12811	5377	64.9	14082	6648	69.1	16480	9040

3+2 núcleos aislamiento XLPE cable de alimentación de revestimiento de PVC

Área nominal Mm²	Blindados no			Blindado con cinta			Cable blindado
	Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.		Diámetro de referencia Mm	Aproximar El peso Kg/km.
	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.
34+21.5	14.3	324	218	17.5	508	401	/	/	/
36+24	16.1	440	277	19.3	646	482	/	/	/
310+26	18.7	635.	370	21.9	873	607	/	/	/
316+210	21.8	926	499	25.0	1203	775	/	/	/
325+216	23.3	1333	664	26.1	1585	916	30.8	2459	1791
335+216	24.7	1635	784	27.7	1914	1063	32.7	2710	1855
350+225	28.3	2255	1063	32.5	2924	1732	36.3	3952	2704
370+235	32.0	3135	1407	36.2	3883	2155	39.8	4933	3186
395+250	36.7	4217	1866.	41.1	5092	2742	44.0	6223	3821
3120+270	40.7	5417	2329	44.9	6360	3272	50.1	8240	5994
3150+270	43.7	6303	2694	El 47,9	7314	3705	El 53,1	9382	5700
3185+295	49.2	8024	3413	53.4	9161	4549	58.4	11327	6678
3240+2120	55,0	10314	4315	59.2	11580	5581	64.0	13850	7860
3+2300150	El 60,8	12817	5322	65.0	14212	6717	69.9	16710	9223

4+1 núcleos aislamiento XLPE cable de alimentación de revestimiento de PVC

Área nominal Mm²	Blindados no			Blindado con cinta			Cable blindado
	Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Peso aprox. Kg/km.
	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.
44+12.5	14.8	348	232	18.0	537	421	/	/	/
46+14	16.4	465	289	19.6	673	496	/	/	/
410+16	19.4	686	396	22.6	932	641	/	/	/
416+110	22.4	992.	528	25.5	1275	809	/	/	/
425+116	23.5	1362	638	26.1	1609	885	30.1	2513	1789
435+116	25.1	1751	777	27.7	2009	1035	31.9	2970	1997
450+125	29.5	2473	1069	33.5	3104	1700	37.5	4244	2840
470+135	32.9	3367	1402	37.1	4083	2117	40.9	5322	3357
495+150	37.3	4512	1829	41.3	5301	2618	46.8	7266	4583
4120+170	41.2	5709	2277	45.2	6578	3146	50.7	8747	5316
4150+170	45.1	– 6921	2740	49.1	7871	3690	El 54,8	10264	6084
4185+195	49.8	8592	3382	53.8	9637	4427	60.3	12340	7215
4240+1120	56.2	11018	4279	60.2	12193	5454	66.3	15140	8401

5-core aislamiento XLPE cable de alimentación de revestimiento de PVC

Área nominal Mm²	Blindados no			Blindado con cinta			Cable blindado
	Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Peso aprox. Kg/km.		Diámetro de referencia Mm	Peso aprox. Kg/km.
	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.	Diámetro de referencia Mm	Cu	Al.
5*2.5	13.4	266	/	/	/	/	/	/	/
5*4	14.6	386	260	18.3	570	446	/	/	/
5*6	16.0	505	316	19.7	704	517	/	/	/
5*10	19.1	760	433	23.5	999	684	27.0	1700	1390
5*16	22.6	1090	588	26.0	1357	858	30.0	2316	1820
5*25	27.4	1598	818	31.0	2183	1390	35.0	2848	2073
5*35	30.5	2134	1049	34.5	2764	1664	38.2	3648	2563
5*50	33.0	2848	1382	37.4	3594	2105	41.5	4682	3132
5*70	37.0	3980	1823	El 41,9	4849	2658	47.8	5917	3747
5*95	43.7	5386	2447	49.0	6834	3848	55,0	7843	4898

1). Tensión nominal, nº de Core, y el alcance de la zona de sección

La tensión nominal (kV) Área transversal (mm2) Nº de core	1ª clase	0.6/1	1.8/3	3.6/6	6/10	8.7/15	12/20	18/30	21/35
La tensión nominal (kV) Área transversal (mm2) Nº de core	2ª clase	1/1	3/3	6/6.	8.7/10	12/15	18/20	–	26/35
Núcleo 1		1.5-800	25-800	25-1200	25-1200	35-1200	50-1200	50-1200	50-1200
Núcleo 2		1.5-185	25-185
3 núcleos		1.5-400	25-400	25-400	25-400	35-400	50-400	50-400	50-400
Núcleo 4		2.5-400	25-400
5 núcleos		2.5-400	25-400

2). DC Resistencia: Resistencia del conductor del cable terminado en 20ºC por kilómetro es no más de los siguientes valores.

Área de sección nominal (mm²)	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240	300	400	500	630	800
Núcleo de Cobre	12.1.	7.41	4.61	3.08	1,83	1.15	0.727	0.524	0.387	0.268	0.193	0,153	0.124	0.099	0.0754	0.0601	0.047	0.0366	0.0283	0.0221
Núcleo de aluminio	18.1	12.1.	7.41	4.61	3.08	1.91	1.2	0.868	0.641	0.443	0.32	0.253	0.206	0.164	0,125	0.1	0.778	0.0605	0.0469	0.0367

3). Prueba de tensión y la prueba de descarga parcial

La tensión nominal Uo (kV) El tema		0.6/1	1.8/3	3.6/6	6/6 6/10	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
La tensión	Tensión de ensayo	3.5	6.5	12.5	21	30.5	42	63	73.5	91
La tensión	El tiempo de prueba	5	5	5	5	5	5	5	5	5
Prueba de descarga parcial	Tensión de ensayo	–	–	6.2	10.4	15.1.	20.8	31.1	36.3	45
Prueba de descarga parcial	Capacidad de descarga	–	–	10	10	10	10	10	10	10

CABLE DE HENAN UME CO., LTD posee una estricta política de control de calidad en cada paso de la orden de servicio post-venta!

Producción:

Inspección y pruebas de materias primas
La prueba del proceso de fabricación
Control del producto sin reservas
Prueba regular y el examen
Inspección de productos terminados

CABLE DE UME ha concluido varias certificaciones de productos de terceros para garantizar a nuestros clientes, que todo el alambre y cable comprado e instalado en sus proyectos, plenamente y satisfacer todos los criterios de la producción y los estándares de desempeño, también se le garantiza que (como el fabricante) y los productos suministrados son válidos y continuamente vigilada por los reconocidos a nivel mundial el sistema de verificación de calidad enumerados a continuación: ISO9001, ISO 14001, ISO45001, CE, SGS, TUV.

UME CABLE es una de las empresas líderes en la producción y distribución de cables y alambres en China. Como fabricante, suministramos productos de calidad a más de 50 países. Nuestra misión es ofrecer a nuestros clientes la mejor calidad de productos de alambre y cable en el precio más competitivo, extender y aumentar el éxito del negocio de nuestros socios, para poder llegar a donde sea necesario, para optimizar la utilidad de la ejecución de las redes, y en última instancia, para alimentar el mundo. Nuestra versión es el más centrado en el cliente empresa de cable y alambre con nuestra tecnología sólida, entusiasta de servicios y productos sólidos.

UME CABLE fue fundada en 1994, situado en Zhengzhou Gongyi Huiguo la ciudad, y ocupa una superficie total de más de 200.000 metros cuadrados, con la construcción de un área de 20.000 metros cuadrados. Los verdaderos bienes de capital son más de USD 6 millones de dólares, con un total de 230 funcionarios, de los cuales 35 son profesionales y expertos técnicos. La tierra de nuestra fábrica y los números de los empleados podrían no ser la primera escala de la industria, pero nuestro altamente instalaciones automáticas y elite empleados son los mejores en el sector le garantizan una alta tasa de rendimiento alcanzado por un estricto control de calidad y costo, es por eso podríamos citar una mejor calidad con un precio más competitivo en el mercado.

P1: ¿Es usted un fabricante?
Sí, somos el fabricante.

P2: ¿Cuáles son sus principales productos?
Nuestra gama de productos como sigue:

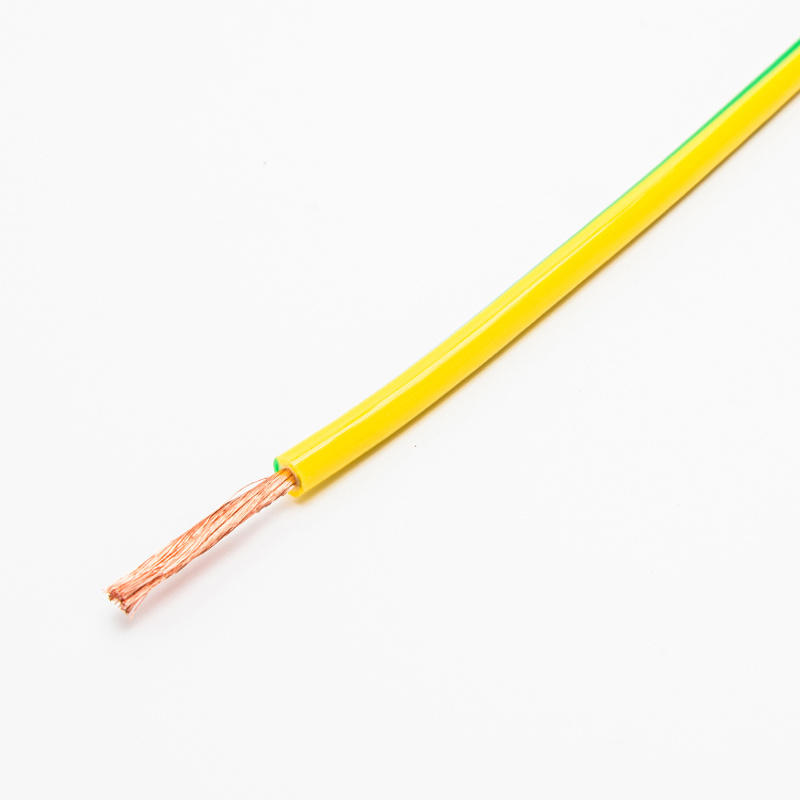

1. Cable eléctrico/PVC la construcción de cables.
2. Aislamiento XLPE de PVC/Cables de alimentación hasta 110 kv.
3. Paquete de cable de antena de techo/ABC de los cables.
4. Conductores desnudos, como AAC, AAAC, ACSR, ACAR, ASCR/AW, y así sucesivamente.
5. Cable de acero/strand-como EHS, GSW y ACS(acero revestido de aluminio), CCS(acero revestido de cobre).
6. Los cables de goma, cables de la minería, soldadura de cables y cables de mando.
7. Los cables concéntricos con cobre y aluminio de aleación de aluminio/8000s’ Conductor.

P3: ¿proporcionar ejemplos? Es libre o extra?
Sí, podríamos ofrecer las muestras gratis

P4: es la calidad de sus productos garantizada?
Hemos pasado ISO9001, ISO 14001, ISO45001, y todos nuestros productos cuentan con certificados CE.

P5: Que los mercados ¿involucran principalmente?
Nuestros productos han sido exportados principalmente a África, Oriente Medio, Sudeste de Asia, América del Sur, América Central América del Norte, Europa, Australia, etc.

P6: ¿Cuál es su pago?
T/T o L/C

Q7: ¿Cuál es la hora de entrega?
Generalmente, es 3-7días si la mercancía en stock. O es 7-30días si las mercancías no están en stock, es según cantidad.

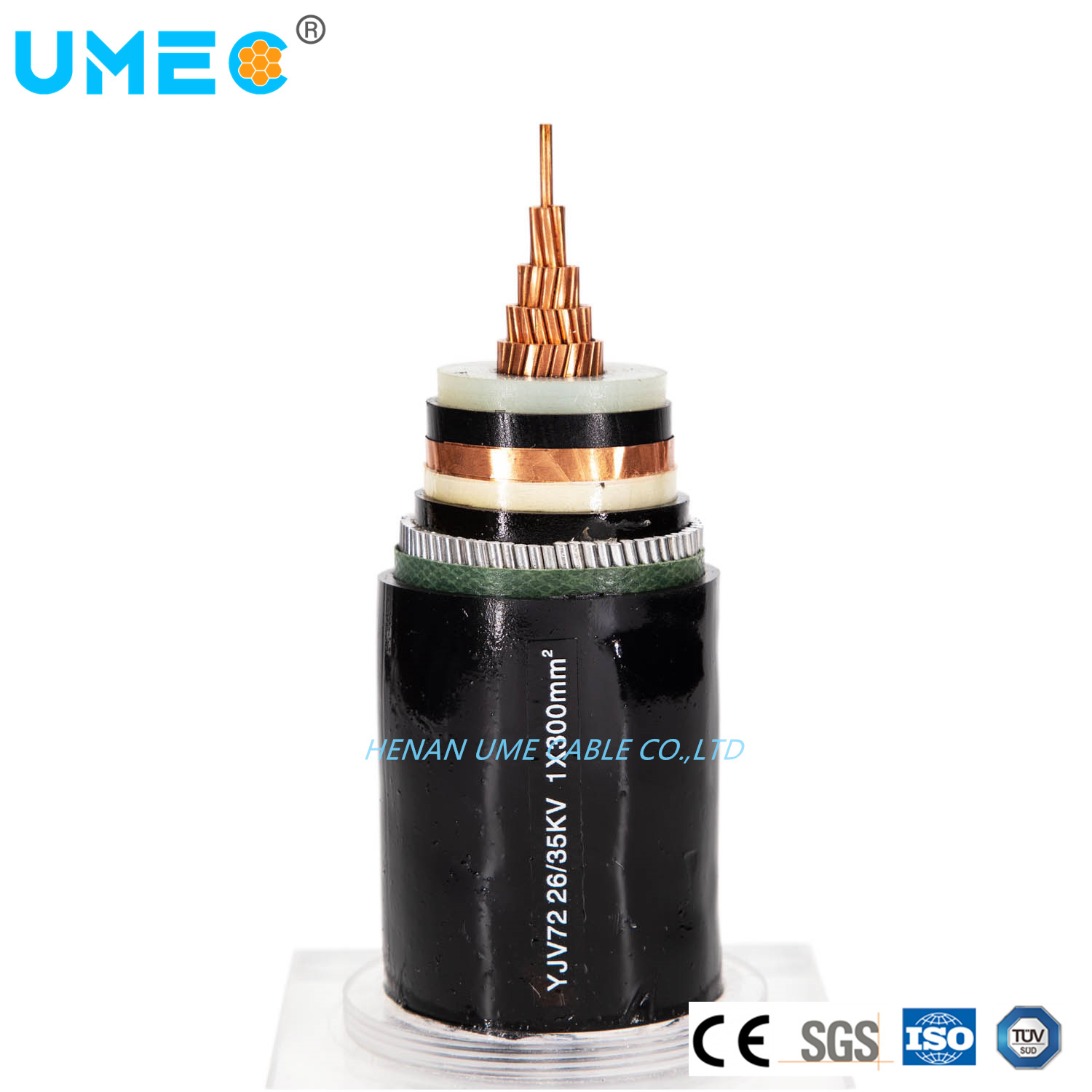

Nosotros somos China Cable de Media Tensión 8.7/15kv Cables Eléctricos Mv Cable de Alimentación Sin Armadura Armado Swa Sta Cable de Alta/Baja Tensión fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.

Get Latest Price Request a quote
