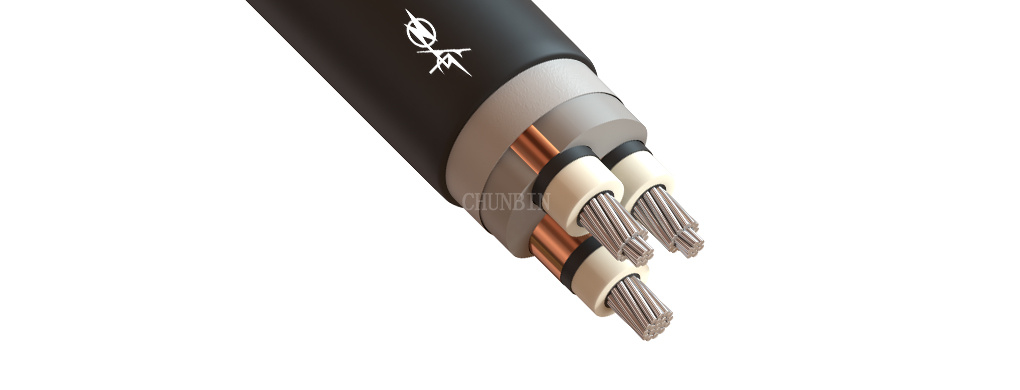

Bajo Voltaje 4X70mm2 Cable Armado

Bajo Voltaje 4X70mm2 Cable Armado image

Get Latest Price Request a quote

Product Details

No. de Modelo.

YJV32

Corriente

Cable de C.C.

Material de aislamiento

XLPE

Alambre Material del núcleo

cobre

Modelo

vv22

Marca

yifang

identificación del núcleo

rojo/amarillo/negro/azul

Paquete de Transporte

tambor de madera y acero

Especificación

iec60502

Marca Comercial

yifang

Origen

Zhengzhou, Henan

Código del HS

8544492100

Capacidad de Producción

500km/mes

Product Description

1. Breve de cable de alimentación de aislamiento XLPE

Cable de alimentación de aislamiento XLPE tiene varias ventajas sobre el papel aislado y cables aislados con PVC. Cables XLPE tiene alta resistencia eléctrica, alta resistencia mecánica, el envejecimiento el estrés ambiental resistir, resistir a la lucha contra la corrosión química, y la construcción simple, práctico y operativo con más de largo plazo, la temperatura. Puede ser establecido sin ninguna restricción de caída.

Varios de ignífugo ignífugo y no se pueden fabricar cables XLPE con tres tecnología (peróxido, silance irradiación y la vinculación de cruce). El cable ignífugo cubre todo tipo de baja emisión de humo, baja halógeno, libre de halógenos de baja emisión de humo, y no el humo no halogenados y tres clases de A, B, C.

Nuestros cables XLPE pueden ser fabricados según especificaciones de la empresa que es equivalente a la IEC 60502, IEC 60332, IEC 60754. Algunos índices son superiores a por encima de estándar internacional.

Algunos de los cables XLPE especiales pueden ser fabricados según las normas exigidas por los clientes.

Cables XLPE con una mayor temperatura de trabajo a largo plazo y una mayor intensidad, en el mismo entorno de cables XLPE podrá reducirse el tamaño nominal (sección) 1 o 2 de clase en comparación con el papel y cable de PVC. Esto no es sólo para mejorar la calidad y propertied de productos, sino también reducir los costes de producción del cable.

2. Ámbito de aplicación de cables XLPE

Tipo	Nº de Core	Sección transversal nominal de conductor mm2
Cu(Al)/XLPE/PVC(PE) Cu(Al)/XLPE/ATA/PVC(PE) Cu(Al)/XLPE/AWAPVC(PE)	1	1.5-1000
Cu(Al)/XLPE/STA/PVC(PE) Cu(Al)//XLPE SWA PVC/(PE)	2, 3, 4, 5	1.5-400
Cu(Al)/XLPE/STA/PVC(PE) Cu(Al)//XLPE SWA PVC/(PE)	3+1, 4+1, 3+2	2.5-400

3. Área de sección transversal del conductor neutro

En el núcleo de 3+1 y 3+2 núcleos deben ajustarse a la especificación de la tabla siguiente:

Sección transversal nominal	Núcleo principal	2.5	4	6	10	16	25	35	50
Sección transversal nominal	Núcleo neutro	1.5	2.5	4	6	10	16	16	25

Sección transversal nominal	Núcleo principal	70	95	120	150	185	240	300	400
Sección transversal nominal	Núcleo neutro	35	50	70	70	95	120	150	185

4. Principales características técnicas del cable

1) D.C .Resistencia: Resistencia del conductor del cable terminado por kilómetro a 20oC no es más que el siguiente:

Sección transversal nominal mm2	15	2.5	4	6	10	16	25
Núcleo de la Cu	12.1.	7.41	4.61	3.08	1,83	1.15	0.727
Al core	18.1	12.1.	7.41	4.61	3.08	1.91	1.20
Sección transversal nominal mm2	35	50	70	95	120	150	185
Núcleo de la Cu	0.524	0.387	0.268	0.193	0,153	0.124	0.0991
Al core	0.868	0.641	0.443	0.320	0.253	0.206	0.164
Sección transversal nominal mm2	240	300	400	500	630	800	1000
Núcleo de la Cu	0.0754	0.0601	0.0470	0.0366	0.0283	0.0221	0.0176

Prueba de tensión 2)

Cada tambor de cable terminado debe soportar la tensión de la frecuencia de alimentación 3.5kv durante 5 minutos, el aislamiento no es ruptura.

3) las condiciones de servicio y los parámetros de cable

   El cable se aplica al aislamiento de la tensión nominal fijo 0.6/1kv de la línea de transporte y distribución de energía.

   Máx. de conductor de la temperatura nominal de funcionamiento nominal de 90oC.

   Cortocircuito: máx. durante 5 segundos. 250oC.

   El cable puede ser establecido sin retriction caída, y la temperatura ambiente no será inferior a 0oC.

Nosotros somos China Bajo Voltaje 4X70mm2 Cable Armado fabricante y proveedor,Puede obtener más detalles con el correo electrónico, obtendrá un precio económico o un precio de fábrica.
