Cable de baja tensión de cobre de alta pureza con núcleo de cobre aislado

1  . Aplicación principal
  El cable XLPE (polietileno reticulado) constituye el mejor cable para líneas de transmisión y distribución debido a sus excelentes propiedades eléctricas y físicas. Estos cables tienen la ventaja de la simplicidad en la construcción, ligereza en el peso; conveniencia en la aplicación además de sus excelentes propiedades eléctricas, térmicas, mecánicas y anticorrosión antiquímica. También se puede colocar sin limitación de la diferencia de nivel a lo largo de la ruta.

2  . Normas
  GB/12706,1, IEC60502-1, BS 6724, BS 7870-5, BS 5467, NFC 32-321, HD 603 S1 , AS/NZS 5000,1,AS/NZS 3599,1,AS/NZS 3599,2,IS 1554 , IS 7098 E ICEA S-66-524 ETC.
* Xinfeng cable también puede diseñar  y  producir  para    requisitos especiales de aplicación.

3.  Propiedades del producto
El producto es adecuado para transmisión de potencia y líneas de distribución con tensión nominal de frecuencia de potencia de 0.6/1 kV.
3,1 voltajes nominales U0/U(Um): 0.6/1 (1,2)kV.
Nota:U0 :voltaje nominal de frecuencia de potencia entre conductor y tierra o armadura, cubierta metálica o pantalla para la cual el cable es adecuado.
      U :voltaje nominal de frecuencia de potencia entre conductores de fase para los que el cable es adecuado.
      UM: Valor máximo de la tensión del sistema más alta entre conductores de fase para los que el cable es adecuado.
3,2 tensión de prueba: 3,5kV 5min sin ruptura, según IEC60502-1.
3,3 temperatura ambiente de instalación: ≥0ºC.
3,4 temperatura máxima del conductor en funcionamiento normal:≤90ºC.
3,5 temperatura de funcionamiento máx. De con. Cuando el cable está en cortocircuito(5s duración máxima): 250ºC.
3,6 Radio de curvatura mínimo admisible:
Cable sencillo sin blindaje: 20 x de
Cable no blindado de núcleo múltiple: 15 x de
Cable blindado simple: 5 x de
Cable blindado de varios núcleos: 12 x de
Nota : OD=diámetro total del cable

4.  Tipo de producto

Nota:
  R: El material blindado del cable de un solo núcleo debe ser una estructura reducida no magnética o magnética. Generalmente, el cable blindado de un solo núcleo (que utiliza cable blindado de acero o alambre de acero) solo se aplica a las ocasiones DC.
  B: El cable Xinfeng puede producir «serie pirorretardante», «serie ignífuga», «serie libre de halógenos de baja emisión de humos (LSHF/LSOH)», «serie de baja emisión de humos y baja emisión de halógenos (LSLH)», etc. cable de alimentación según sea necesario por el cliente.
  Rendimiento conforme a los requisitos IEC60332,IEC 61034,IEC60754.

5  . Gama de producción
  No.de núcleos : 1 , 2 , 3 , 4 , 5 , 2+E , 3+E , 4+E ;
  Sección transversal nominal (mm2): 0,5 ~ 800 ;

6  . Construcción
  Conductor en forma: RE=sólido circular, CC=trenzado circular, SM=trenzado sectorial
  Conductores: Conductor de cobre o aluminio trenzado simple, compactado o en forma según IEC60228
  Aislamiento: XLPE (polietileno reticulado) con una potencia nominal de 90°C.
  Identificación del color
  1 núcleo : Rojo o Negro
  2 núcleos : Rojo, Negro
  3 núcleos: Rojo, Amarillo, Azul
  4 núcleos: Rojo, Amarillo, Azul, Negro
  5 núcleos: Rojo, Amarillo, Azul, Negro, Verde
  Por encima de 5 núcleos: Núcleos negros con números blancos
  La identificación anterior se puede cambiar como orden
  Montaje /revestimiento interior :los conductores aislados de núcleo múltiple se colocan junto con rellenos no higroscópicos y el conjunto se coloca con una capa extruida de PVC. En el caso de cables no blindados, esta capa puede omitirse
  Armadura: Aluminio/alambre de acero galvanizado, cables de un solo núcleo deberán ser de aluminio, aluminio/cintas de acero aplicadas de forma helicoidal sobre el lecho de cables de varios núcleos según IEC 60502.
  Revestimiento exterior:la funda exterior será de PVC extruido tipo ST2 según IEC 60502-1 o tipo 9 según BS 6346/5467.se dispone de material especial de revestimiento de PVC, como PVC ignífugo, PVC antitermitano, PVC antiroedor, PVC resistente a la luz solar, PVC resistente al aceite, previa solicitud especial. También, materiales especiales de revestimiento como LLDPE, MDPE, HDPE, LSZH y CPE están disponibles bajo petición.
  Rendimiento de las fundas de los cables contra incendios
Los cables pueden suministrarse con revestimiento exterior de PVC pirorretardante especial para cumplir con los requisitos de prueba de llama de IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, también podemos suministrar cables con material libre de halógenos y bajo nivel de humo (LSHF) de acuerdo con IEC 60502-1, BS 7211, BS 6724 u otros estándares equivalentes.

7.  Parámetros del producto y la figura de la estructura del cable

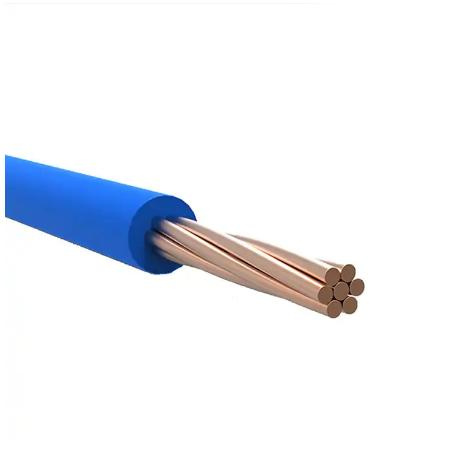

    Ejemplo 1:  Conductor de núcleo único, CU o AL, aislado XLPE, cable de alimentación revestido de PVC, 0,6/1kV a IEC60502-1
1:conductor : Circular, sólido, compactado de cobre o aluminio
2: Aislamiento : XLPE
3: Vaina : PVC

Ejemplo 2:  Cuatro núcleos, conductor CU o AL, con aislamiento XLPE, cable de alimentación revestido de PVC, 0,6/1kV a IEC60502-1

1: Conductor : Circular, sólido, compactado o multifilar de cobre o aluminio
2: Aislamiento : XLPE
3: Relleno : material no higroscópico
4: Cinta de encuadernado: Material no higroscópico
5: Vaina : PVC

Nota:RE=sólido circular,CC=trenzado circular compactado,SM=multifilar con forma de sector

8.  Los principales parámetros técnicos del cable

    Máx. Resistencia admisible de CC del conductor a 20ºC.

9.  La colocación de la corrección de la ampacidad del cable en diferentes ambientes
9,1 puesta en el aire

9.1.1 el cable de un solo núcleo debe estar colocado en paralelo, la distancia entre el centro de los cables es de 2 veces el diámetro del cable para el área transversal del conductor ≤185mm2, mientras que la distancia entre el centro de los cables es de 90mm para el área transversal del conductor≥240 mm2.

9.1.2 temperatura ambiente : 40ºC.

9.1.3 factores de clasificación de corriente para la temperatura ambiente:

9,2 directamente enterrados en tierra
9.2.1 cuando los cables de un solo núcleo se instalan por separado, la distancia entre los cables es de 2 veces el diámetro del cable.
9.2.2 temperatura ambiente: 25ºC.
9.2.3 resistividad térmica del suelo: 1.0ºC.m/W.
9.2.4 profundidad: 0,7m.
9.2.5 factores de clasificación bajo diferentes temperaturas ambiente

9.2.6 los coeficientes correctos de resistividad térmica de tierra

Modo de embalaje 1:tambor de madera Embalaje,adecuado para cable de sección transversal pequeña.longitud de embalaje de unos 2500 metros.
Modo de embalaje 2:Marco de acero tambor de madera Embalaje,adecuado para cable de sección transversal grande.longitud de embalaje de unos 5000 metros.

   Xinfeng cable Co., Ltd. Es una investigación y desarrollo, producción, ventas en una de las empresas de cable y cable bien conocidas, con un sistema de gestión de calidad completo y científico, equipo de apoyo técnico avanzado, fuertes ventas y servicio posventa.
   Henan Xinfeng cable Co., LTD., fundada en 1996, con un capital registrado de 210 millones de CNY, cubre un área total de 50.000 metros cuadrados, el personal existente de 586 personas, incluyendo una variedad de personal técnico más de 80 personas, con un título universitario de 60 personas, la compañía cuenta con el equipo de producción avanzada nacional actual y el equipo de pruebas, incluyendo más de 200 conjuntos de equipos de producción de cable avanzado. Y gaste decenas de millones en comprar el equipo de comprobación de cableado más completo.
    En 2012, la empresa tomó la iniciativa en la industria del cable a través de la certificación de sistemas de calidad internacionales ISO9001, 18001 sistemas de certificación de seguridad y salud en el trabajo, ISO14001 certificación de gestión ambiental, certificación nacional obligatoria CCC y otras cualificaciones, Y a través de la certificación CE del producto de seguridad europeo, la certificación ROSH de protección medioambiental europea, la certificación SGS de pruebas de productos de protección medioambiental. En 20 años de desarrollo, ha formado una capacidad de producción anual de 1,5 mil millones de CNY para cables aislados en el techo, cables de alta y baja tensión, cables BV y otros productos, y constantemente mejorar y ampliar el campo de investigación, desarrollo y producción de productos de cable.
    Actualmente, la empresa se dedica principalmente al diseño, desarrollo, fabricación, comercialización y servicio de más de 1000 tipos de cables en cuatro categorías: Cable aéreo, cable de alimentación, cable y cable de equipos eléctricos y cable especial. Los productos se utilizan ampliamente en la energía, la conservación del agua, ferrocarril, transporte, nueva energía, petróleo y petroquímicos, defensa nacional, construcción e infraestructura urbana y otros campos.
    La compañía tiene su sede en Zhengzhou y ha establecido 8 sucursales en Pekín, Wuhan, Xi ‘an, Hefei, etc., responsables de las ventas y el trabajo posventa en y alrededor de la región. En 2013, el grupo estableció por completo Henan JinFar East cable Co., LTD., responsable de las ventas internacionales de mercado y expansión de los productos se exportan a América, África, Australia, Europa y otros 38 países y regiones, productos de clientes extranjeros elogios.
   Con la continua expansión de la cuota de productos, los productos de cable Xinfeng también han sido ampliamente reconocidos y elogiados por la mayoría de los usuarios, la empresa ha ganado sucesivamente la industria «empresa nacional de integridad de calidad», «productos famosos de China», «productos de Marca HENAN famosos», 2013-2015 ganó sucesivamente la Oficina Provincial de Industria y Comercio de Henan «empresa respetable y confiable», «empresa calificada de calidad, servicio, crédito AAA», «empresa calificada de supervisión de calidad de productos y muestreo» y otros honores.

1.equipos de producción avanzados:equipos de producción avanzados y equipos de prueba, incluidos más de 200 equipos de producción de cable avanzados.los equipos de producción de cable de media tensión utilizan la Marca alemana Sikora.

2.Control de calidad:la fábrica dispone de una sala de control de calidad bien equipada,puede completar la inspección de todos los principales parámetros eléctricos.

3.Equipo experimentado:nuestros equipos de producción y ventas experimentados pueden responder a una amplia variedad de proyectos, responder rápidamente a las necesidades de los clientes y pueden proporcionar informes de prueba de tipo para la mayoría de los productos principales.

4.Competitive precios:nuestros precios competitivos sin comprometer la calidad.

P: ¿Qué factores deben tenerse en cuenta al seleccionar un cable de alimentación?
A:los factores incluyen tensión nominal, capacidad de transporte de corriente, condiciones ambientales (temperatura, humedad, productos químicos), Tensiones mecánicas (como impactos o vibraciones), requisitos de instalación y estándares normativos.nuestro equipo de ventas puede ayudar a seleccionar el cable apropiado en función de estos factores.

P: ¿Qué tipos de cables de alimentación ofrecen?
A:Ofrecemos una amplia gama de cables de alimentación, incluyendo baja tensión (tensiones de hasta 1000V.), media tensión (1000V a 35 kV.). También proporcionamos cables especiales como cables resistentes al fuego, blindados y flexibles para satisfacer las diversas necesidades de los clientes.

P: ¿Cuáles son los beneficios de comprar cables de alimentación de su empresa?
A:proporcionamos cables de alta calidad fabricados según los estándares internacionales.nuestros cables son duraderos, fiables y están diseñados para cumplir con los requisitos específicos de la aplicación.Ofrecemos precios competitivos y opciones de entrega flexibles para cumplir con los plazos del proyecto.nuestro experimentado equipo proporciona asistencia técnica y asesoramiento para garantizar la selección de cables adecuada para su proyecto.

P: ¿Puedo solicitar muestras de sus cables de alimentación antes de realizar una compra?
R:Sí, podemos proporcionar muestras de nuestros cables de alimentación para fines de evaluación. La disponibilidad de las muestras puede variar en función del tipo y las especificaciones del cable. Póngase en contacto con nuestro equipo de ventas para solicitar muestras y discutir los arreglos de envío.

P: ¿proporciona documentación y soporte para las certificaciones de productos requeridas para licitaciones públicas o proyectos del sector público?
A:Sí, ofrecemos documentación y soporte para ayudar con las certificaciones de producto requeridas para proyectos del gobierno o del sector público. Nuestro equipo puede ayudar a navegar por los requisitos normativos, proporcionar documentación de cumplimiento y garantizar que nuestros cables de alimentación cumplen con las especificaciones y estándares específicos del proyecto.
