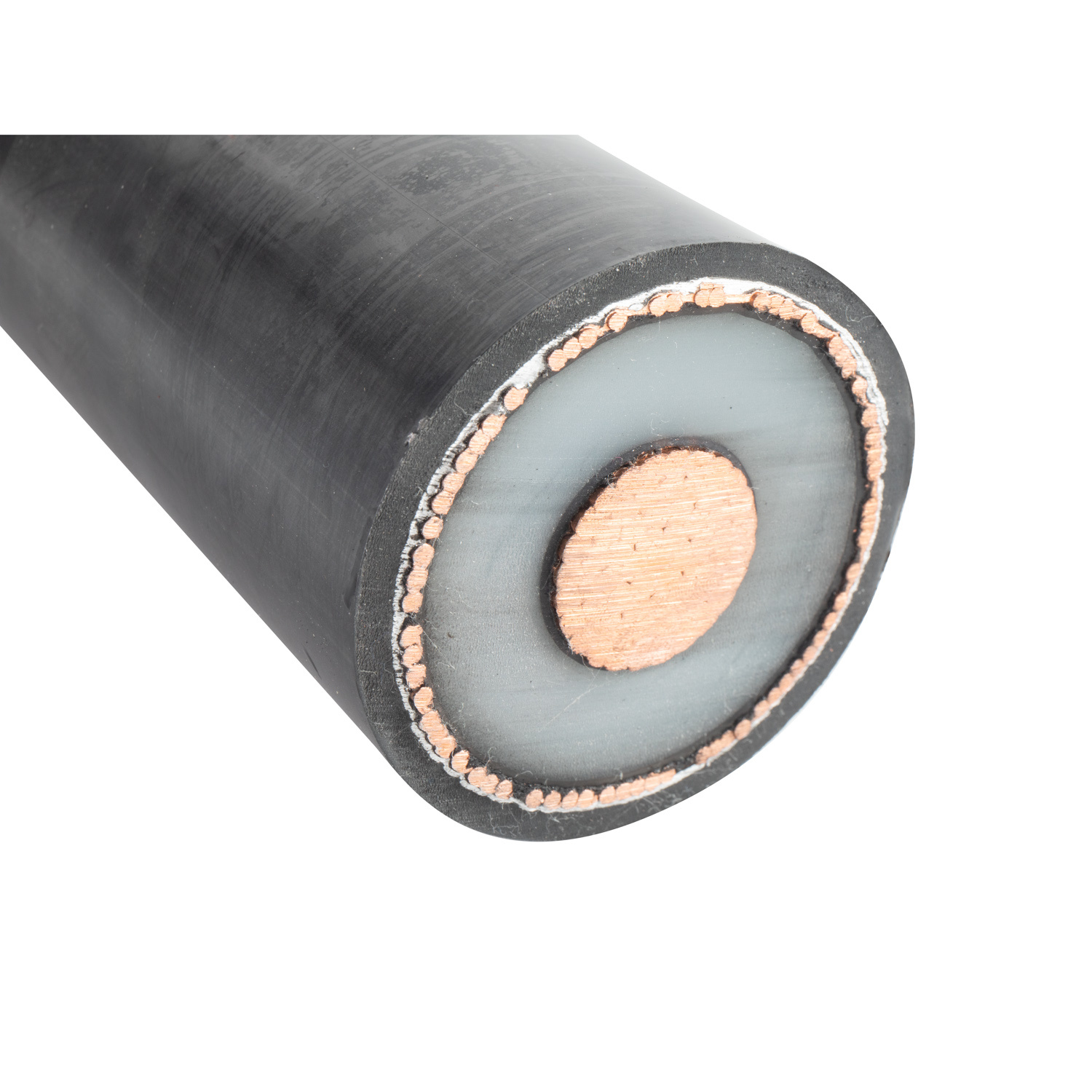

Cu/XLPE/CAS/PVC 132kv Núcleo Único 800sqmm Cable de Potencia Subterráneo Aislado con XLPE

4. CARACTERÍSTICAS DE FABRICACIÓN
Conductor

El conductor deberá ser de alambres de cobre o aluminio trenzados y compactos. La resistencia de cada conductor a  20ºC deberá ajustarse a la norma IEC 60228. La superficie del conductor deberá estar limpia y libre de partículas extrañas que puedan contaminar el aislamiento o provocar  una tensión elevada en el campo eléctrico de la pantalla del conductor.
Pantalla de conductor, aislamiento y pantalla de aislamiento
La extrusión de la pantalla conductora, el aislamiento y la pantalla de aislamiento se efectuará mediante  un método de extrusión triple de una sola pasada. La pantalla conductora, el aislamiento principal XLPE y la pantalla de aislamiento se producirán  mediante triple extrusión y curado en seco.
La pantalla del conductor consistirá en cintas semisecóconductoras aplicadas sobre el conductor y una  capa continua de compuesto XLPE semiconductor extruido que cubra toda la superficie del  conductor y firmemente adherido a la superficie interior del aislamiento.
El aislamiento será XLPE y se aplicará por extrusión y entrecruzamiento para formar  una capa compacta y homogénea de conformidad con las normas especificadas. El material aislante será  de mezcla de polietileno Super Clean adecuada para entrecruzamiento (XLPE).
La pantalla de aislamiento consistirá en una capa de  compuesto termoestable semirconductor extruido no estriado.

Después de la triple extrusión, los núcleos aislados se desgasificarán para eliminar el subproducto del núcleo del  proceso de entrecruzamiento.

Ropa de cama
Se aplicarán cintas de bloqueo de agua semiconductoras (cintas hinchables) sobre la pantalla de aislamiento para  evitar la penetración longitudinal del agua entre la protección de aislamiento y la funda metálica. La  cinta de enrar cubrirá toda la superficie de la pantalla de aislamiento.

Funda metálica
Corrugación se aplicará una funda de aluminio sobre la cinta de bloqueo de agua semi-conductora para  acomodar la estanqueidad radical necesaria y proteger el núcleo de aislamiento.

Revestimiento exterior
La vaina exterior será de una capa extruida de PVC de color negro. será altamente resistente a productos químicos y soportará la fuerza mecánica durante la fabricación, el tránsito, la instalación y el funcionamiento.
Capa conductora exterior
Se aplicará un revestimiento de grafito sobre la cubierta superior para realizar la prueba de tensión de CC.

1. Los productos cumplen principalmente con la norma IEC 60840 IEC 62067, también pueden producirse de acuerdo con los requisitos OEM y otras normas, como la norma BS, la norma DIN, la norma ASTM, etc.
