Cobre CE Aprobado Tambor Jinshui CE, ISO, CCC Zhengzhou Henan Cable Subterráneo

Cable de alimentación/PVC/PE/XLPE/cobre/aislado/cobre/caucho

   Cable de alimentación de alta tensión con revestimiento de PVC o PE aislado

El cable de alimentación como uno de nuestros principales productos, la especificación y el aparato del cable de alimentación se enumeran a continuación:

1.las normas

El cable de alimentación cumple principalmente  con la norma IEC 60502, también puede producirse de acuerdo con los requisitos de OEM y otros estándares, como BS, DIN, ASTM, VDE, Estándares NFC, etc.

2.la construcción del cable de alimentación para diferentes grados de tensión

2,1  cable de alimentación de bajo voltaje

Baja tensión (0.6/1 kv)

núcleo único o núcleo múltiple

conductor de cobre o aluminio

inusulación de pvc

cinta de acero blindada o galvanizada alambre blindado o no blindado

revestimiento exterior de pvc

cable de alimentación.

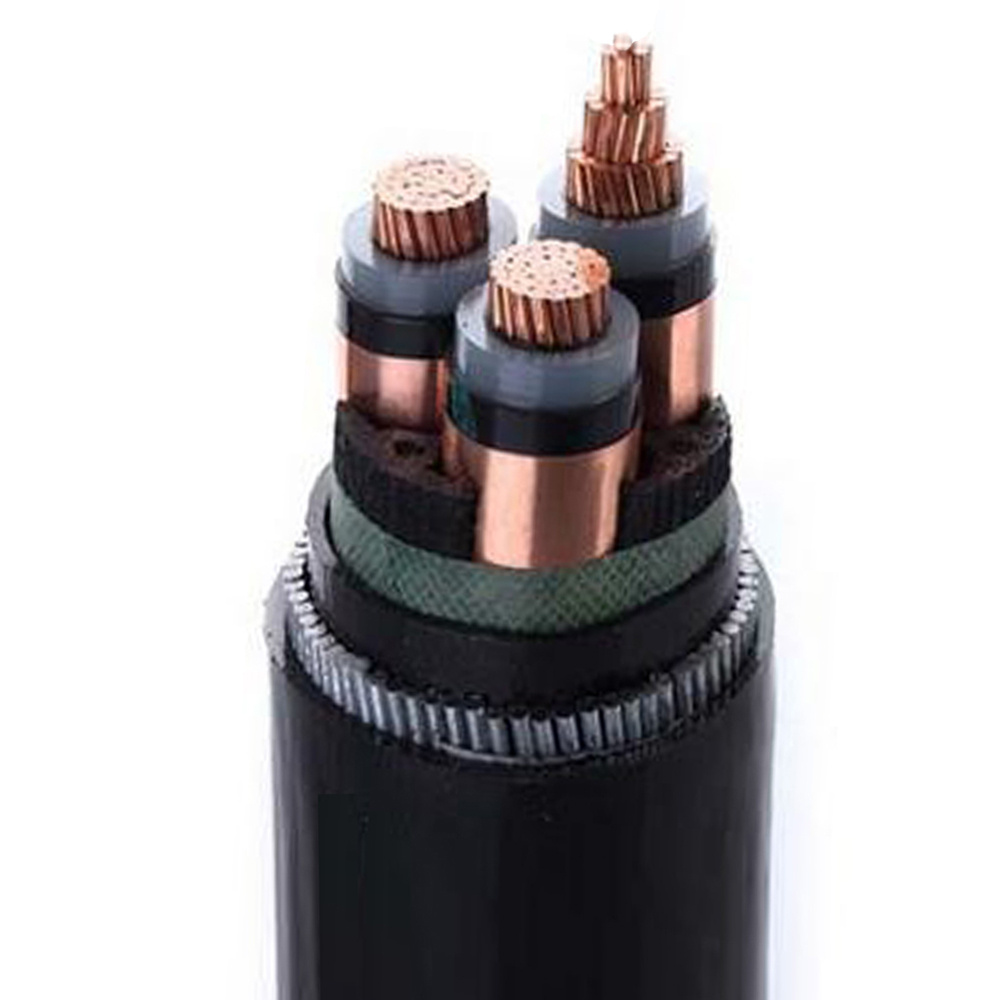

2,2 cable de alimentación de cable de media tensión

El grado de tensión es de hasta 35kv,

el área de sección transversal puede ser de hasta 1000 mm2 (conductor de cobre o aluminio).

La  temperatura de funcionamiento del conductor durante mucho tiempo es de 90 grados.

En cortocircuito, la temperatura más alta del conductor no debe ser superior a 250 grados.

1kv-35 kv

núcleos múltiples

conductor de cobre o aluminio

aislamiento xlpe

cinta de cobre o rejilla de alambre de cobre

alambre de acero galvanizado blindado

vaina de pvc o pe

cable de alimentación

2,3 cable de alimentación de alta tensión

Alta tensión (35kv~220kV)

conductor de cobre o aluminio

aislamiento xlpe

revestimiento metálico (plomo o aluminio corrugado)

 cable de alimentación de revestimiento exterior de hdpe o pvc.

Condiciones de colocación: Para liar bajo el suelo con gran altitud diferente, ser capaz de soportar fuerza mecánica externa y fuerza de tracción moderada.

3. características del cable de alimentación:

3,1 la temperatura de funcionamiento de largo plazo para el conductor del cable es de 90 grados.

3,2 la temperatura más alta del conductor en cortocircuito (no más de 5 segundos) en no más de 250 grados,

si hay una junta en el cable, la temperatura de la junta de soldadura de estañado no es superior a 120 grados, la junta de compresión no es superior a 150 grados y la junta de electrossoldadura no es superior a 250 grados.

3,3 no hay caída en limitado siempre que haya una tensión mecánica completa cuando el cable está colocado. Está prohibido poner el cable en la tubería de hierro o fijar el cable rodeando el cable con materiales de hierro.

3,4 al estar colocada, la temperatura mínima del cable no deberá ser inferior a cero grados. En caso de temperaturas más bajas, se adoptarán medidas de calentamiento.

También podemos suministrar los OEM y productos personalizados de acuerdo a su solicitud
