Estándar ASTM Conductor AAC/AAAC Cable ABC Aislado XLPE 6 AWG

Estándar ASTM Conductor AAC/AAAC Cable ABC Aislado XLPE 6 AWG image

Get Latest Price Request a quote

Product Details

No. de Modelo.

abc cable

Aplicación

Aéreo

Material del conductor

Aluminio

Material de la Funda

ninguno

Material de aislamiento

Forma Material

Alambre redondo

Rango de Aplicación

gastos generales

Certificación

ISO9001, CE, CCC, RoHS

Marca

hnbf

color

negro

tensión nominal

0,6/1kv,10kv,11kv

estándar

iec, astm, iec, bs, din, gb/t, etc.

rango de temperatura de funcionamiento

75°c para pe o 90°c para xlpe

número de núcleos

caída de servicio de núcleo único, dúplex, triplex, cuadruplex

clase de conductor

clase 2

aislamiento

xlpe/pe

muestra

gratis

Paquete de Transporte

tambor de madera/acero

Especificación

2 awg 4awg 6awg 1/0awg 2/0awg etc..

Marca Comercial

cable hnbf

Origen

China Henan

Código del HS

8544492100

Capacidad de Producción

500 kilómetros/kilómetros por mes

Product Description

cable abc 6 awg aislado de conductor aac/aaac de la norma astm xlpe

Normas :

ASTM B232 IEC BS DIN NFC 33-209 ISO9001-2008

Tensión nominal

0,6/1kV 10kV 25kV 35kV

Áreas transversales nominales (sqmm)

10 mm2, 16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2, 120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2

Construcción

Conductor de fase

Cables fabricados en aluminio desnudo , duros , con encallamiento de clase A.

Aislamiento

Constituido por polietileno termoplástico(PE) o termoestable(XLPE) .

Conductor neutro

El conductor neutro puede ser un cable de aluminio desnudo (AAC), un cable AAAC o un cable de aluminio con núcleo de acero (ACSR).

Tipo y descripción

ABC

CABLE

No de núcleo

Sección transversal mm2

1, 2, 4, 4+2

1+k, 2+k, 3+k

1+k+16, 2+k+16, 3+k+16

10-185

Tipos y aplicaciones de cable abc aislado XLPE ( caída de servicio)

Servicio de Duplex entrega de 120 voltios de servicio aéreo para el servicio temporal en obras, iluminación exterior o de calle. Para servicio a 600 voltios o menos a una temperatura de conductor de 75 máximo.

Triplex Service Drop para suministrar energía desde las líneas de la empresa hasta la cabeza meteorológica del consumidor. Para servicio a 600 voltios o menos (fase a fase) a una temperatura de conductor de 75 máximo para aislamiento PE o 90 máximo para aislamiento XLPE.

Quadruplex Service Drop se utiliza para suministrar alimentación de fase 3 , generalmente desde un transformador montado en polo hasta el cabezal de servicio del uso, donde se realiza la conexión al cable de entrada de servicio . Se debe utilizar a tensiones de 600 voltios o menos fase a fase y a una temperatura del conductor que no exceda de 75 para conductores aislados PE o 90 para conductores aislados XLPE.

Código Nombre	Tamaño AWG O MCM	Strand	Aislamiento grosor (mls)	Fuera diámetro (pulgadas)	Clasificado fuerza (lbs)	Peso Por 1000 pies (lbs)		*la ampacidad (Amperios) XLPE
Código Nombre	Tamaño AWG O MCM	Strand	Aislamiento grosor (mls)	Fuera diámetro (pulgadas)	Clasificado fuerza (lbs)	XLPE	PE	*la ampacidad (Amperios) XLPE
AAC
Manzana	6	Sólido	30	0,222	445	33	32	105
Pera	4	Sólido	30	0,264	675	48,5	47,3	135
Albaricoque	4	7/w	30	0,285	790	51,5	50,8	140
Melocotón	2	7/w	45	0,373	1220	87,1	84	180
Quince	1/0	7/w	60	0,477	1790	140,7	135,6	240
Naranja	2/0	7/w	60	0,522	2260	171,9	166,2	280
Fig	3/0	7/w	60	0,57	2740	210,5	204	320
Oliva	4/0	7/w	60	0,626	3450	258,7	251,4	370
Granada	4/0	19/w	60	0,632	3620	254,8	247,9	370
Mora	266,8	19/w	60	0,692	4470	313,5	305,8	430
Anona	336,4	19/w	60	0,766	5535	387,6	378,8	495
Molles	397,5	19/w	75	0,852	6400	469,2	457,4	545
Huckleberry	477	37/w	75	0,921	7820	550	537,5	610
Pva	556,5	37/w	75	0,982	8950	633	619,4	670
Pan	636	61/w	95	1,08	10510	742,6	724,7	720
Caqui	795	61/w	95	1,187	12900	910	890	825
Pomelo	1033,5	61/w	95	1,327	16500	1156,7	1133,8	970
ACSR
Nogal	6	6/1	30	0,258	1131	49	47	105
Butternut	4	6/1	30	0,303	1170	71,8	70	135
Nogal Americano	4	7/1	30	0,309	2240	81,6	79,8	135
Pignut	2	6/1	45	0,397	2710	118,1	114,8	180
Haya	2	7/1	45	0,405	3460	134,1	130,7	180
Castaño	1	6/1	45	0,434	3370	145,5	141,8	210
Almendra	1/0	6/1	60	0,506	4160	190,4	184,9	235
Pecan	2/0	6/1	60	0,554	5040	234,2	227,9	270
Filbert	3/0	6/1	60	0,607	6290	288,5	281,4	305
Buckeye	4/0	6/1	60	0,666	7930	356,5	348,5	345
Hackberry	266,8	18/1	60	0,711	6540	354,8	346,8	435
ALEACIÓN
Carpe	4	7/w	30	0,31	1480	62,1	60,1	145
Linden	2	7/w	45	0,406	2520	96,1	93,3	190
Nuez de cáscara	1/0	7/w	60	0,518	4010	166,1	160	250
Agua	2/0	7/w	60	0,567	4850	203,3	196,4	290
Corteza de Shellbark	3/0	7/w	60	0,622	6110	249,4	241,4	335
Árbol	4/0	7/w	60	0,683	7700	307,3	298,1	385

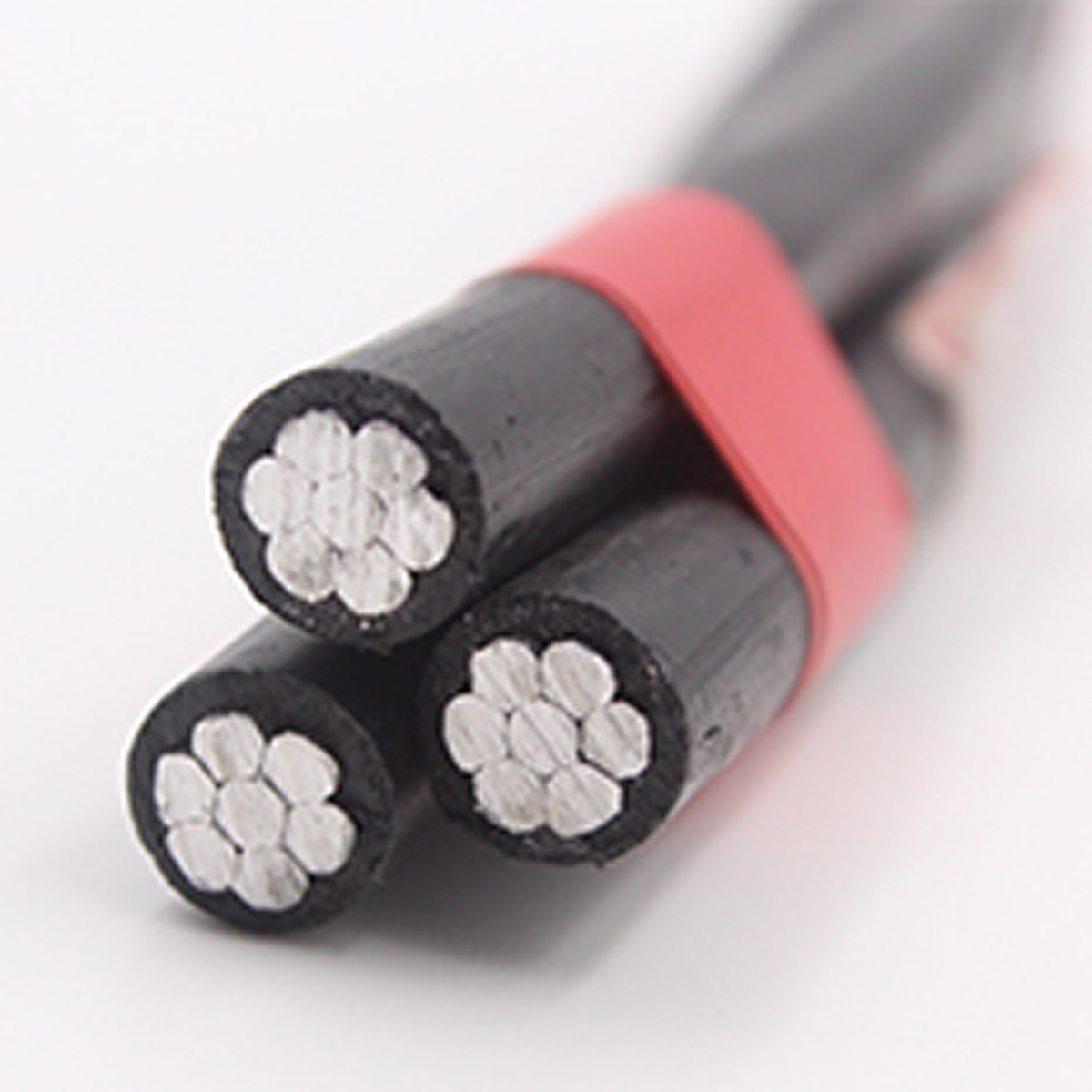

Algunas fotos de ABC cable

Embalaje y envío

Detalles de embalaje : Tambor de madera, tambor de acero de madera, tambor de acero, rollo, caja de madera o su requisito.
Detalles de entrega : 3-30 días.
