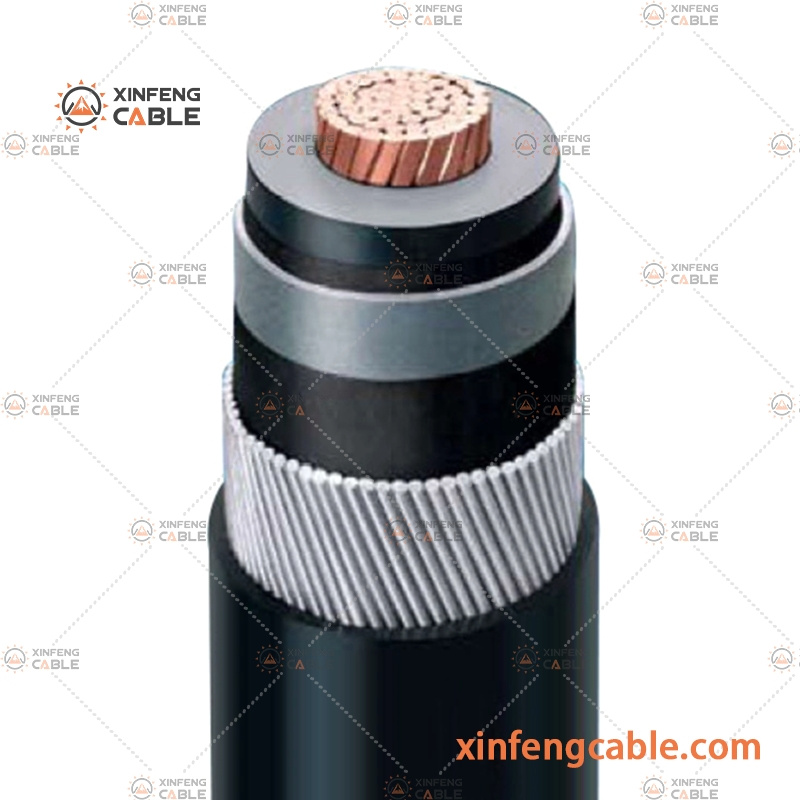

3 Conductor de Cobre Central Cable de Potencia Armado de Media Tensión Aislado con XLPE

1  . Aplicación principal
  El cable XLPE (polietileno reticulado) constituye el mejor cable para líneas de transmisión y distribución debido a sus excelentes propiedades eléctricas y físicas. Estos cables tienen la ventaja de la simplicidad en la construcción, ligereza en el peso; conveniencia en la aplicación además de sus excelentes propiedades eléctricas, térmicas, mecánicas y anticorrosión antiquímica. También se puede colocar sin limitación de la diferencia de nivel a lo largo de la ruta.

2  . Normas
  GB/12706,2, IEC60502-2,BS 6622 , VDE 0276, HD 620 S1,NFC 33-226, IS 1554 , IS 7098 E ICEA S-66-524 ETC.
* Xinfeng cable también puede diseñar  y  producir  para    requisitos especiales de aplicación.

3.  Propiedades del productoEl producto es adecuado para líneas de transmisión y distribución de potencia con tensión nominal de frecuencia de potencia de 6kV~35 kV.
3,1 tensiones nominales U0/U(Um): 3,6/6(7,2)kV,6/10(12) kV, 8,7/15(17,5) kV, 12/20(24) kV, 18/30(36) kV; 21/35(40,5) kV; 26/35(40,5) kV;
Nota: Las tensiones nominales anteriores son equivalentes a 3,8/6,6(7,2)kV,6,35/11(12) kV, 8,7/15(17,5) kV, 12,7/22(24) kV, 19/33(36) kV;
U0 :voltaje nominal de frecuencia de potencia entre conductor y tierra o armadura, cubierta metálica o pantalla para la cual el cable es adecuado.
U :voltaje nominal de frecuencia de potencia entre conductores de fase para los que el cable es adecuado.
UM: Valor máximo de la tensión del sistema más alta entre conductores de fase para los que el cable es adecuado.

3,2 temperatura ambiente de instalación: ≥0ºC.
3,3 temperatura máxima del conductor en funcionamiento normal:≤90ºC.
3,4 temperatura de funcionamiento máx. De con. Cuando el cable está en cortocircuito(5s duración máxima): 250ºC.
3,5 Radio de curvatura mínimo admisible:
Cable sencillo sin blindaje: 20 x de
Cable no blindado de núcleo múltiple: 15 x de
Cable blindado simple: 5 x de
Cable blindado de varios núcleos: 12 x de
Nota : OD=diámetro total del cable

 Para obtener especificaciones técnicas completas y detalles del cable 6kV~30kV, consulte las hojas de datos o póngase en contacto con nuestro equipo de ventas para obtener más información.

4.  Tipo de producto

Si el modelo de cable que desea no está en la lista, póngase en contacto con nuestro equipo de ventas para obtener más información.

5  . Gama de producción

Nota:a,los materiales de blindaje del cable de un solo núcleo deben utilizar materiales no magnéticos.
    b, Xinfeng cable puede producir «llama-Retardant serie«, «Fire-Resistant serie«, «Low Smoke Halogen Free (LSHF/LSOH) serie«, «Low Smoke Low Halogen (LSLH) serie«, etc cable de alimentación como el cliente requiere.
Rendimiento conforme a los requisitos IEC60332,IEC 61034,IEC60754.

6  . Construcción
  Conductor:  Conductor circular de cobre o aluminio compactado de cadena recocido simple según IEC60228 clase 2
  Pantalla del conductor: Compuesto semi-conductor extruido
  Aislamiento: XLPE (polietileno reticulado) con una potencia nominal de 90°C.
  Pantalla de aislamiento: Compuesto semi-conductor extruido
  Pantalla metálica: Cinta de cobre o una capa concéntrica de alambres de cobre
  Color para la identificación del núcleo: Se aplicará cinta roja, amarilla y azul entre la pantalla de aislamiento y la pantalla metálica (la identificación anterior puede cambiarse como orden)
  Montaje : tres núcleos apantallados se colocan juntos, si es necesario, llenos de material no higroscópico compatible con el aislamiento y cubiertos con una capa de revestimiento de PVC
  Revestimiento interior: Capa extruida de PVC ST2 o PE, LSZH
  Armadura : Doble de cinta de acero galvanizado o alambre de acero galvanizado para cable de alimentación de tres núcleos, Doble de cinta de aluminio o alambre de aluminio para cable de alimentación simple
  Revestimiento exterior: PVC tipo ST2 según IEC 60502 o PE, LSZH

7.  Parámetros del producto y la figura de la estructura del cable

7,1Copper o conductor de aluminio XLPE PVC aislado revestido de energía no blindada Cables  para tensiones nominales hasta e incluido 6-35kV

Tabla 1 conductor de núcleo único, CU o AL, con aislamiento XLPE, cable de alimentación revestido de PVC, 6/10kV(6,35/11kV) a IEC60502-2

Tabla 2 tres núcleos, conductor CU o AL, con aislamiento XLPE, cable de alimentación revestido de PVC, 6/10kV(6,35/11kV) a IEC60502-2

7,2Copper o conductor de aluminio XLPE Potencia blindada recubierta de PVC Cables para tensiones nominales hasta e incluido 6-35kV

Tabla 3 conductor de núcleo único, CU o AL, con aislamiento XLPE, cable de alimentación blindado de aluminio, con revestimiento de PVC, 6/10kV(6,35/11kV) a IEC60502-2

Tabla 4 conductor de núcleo único, CU o AL, con aislamiento XLPE, cinta de aluminio blindada, cable de alimentación revestido de PVC, 8,7/15kV(8,7/10kV) a IEC60502-2

8.    La colocación de la corrección de la ampacidad del cable en diferentes ambientes

8,1 colocado en el aire
8.1.1 temperatura ambiente : 30ºC.
8.1.2 factores de clasificación en diferentes temperaturas ambiente:

8,2 directamente enterrados en tierra

8.2.1 temperatura ambiente: 20ºC.

8.2.2 resistencia térmica del suelo: 1,5K•m/W.

8.2.3 profundidad de colocación: 0,8m

8.2.4 factores de clasificación en diferentes temperaturas ambiente:

Modo de embalaje 1:tambor de madera Embalaje,adecuado para cable de sección transversal pequeña.longitud de embalaje de unos 500 metros.
Modo de embalaje 2:Marco de acero tambor de madera Embalaje,adecuado para cable de sección transversal grande.longitud de embalaje de unos 2000 metros.
