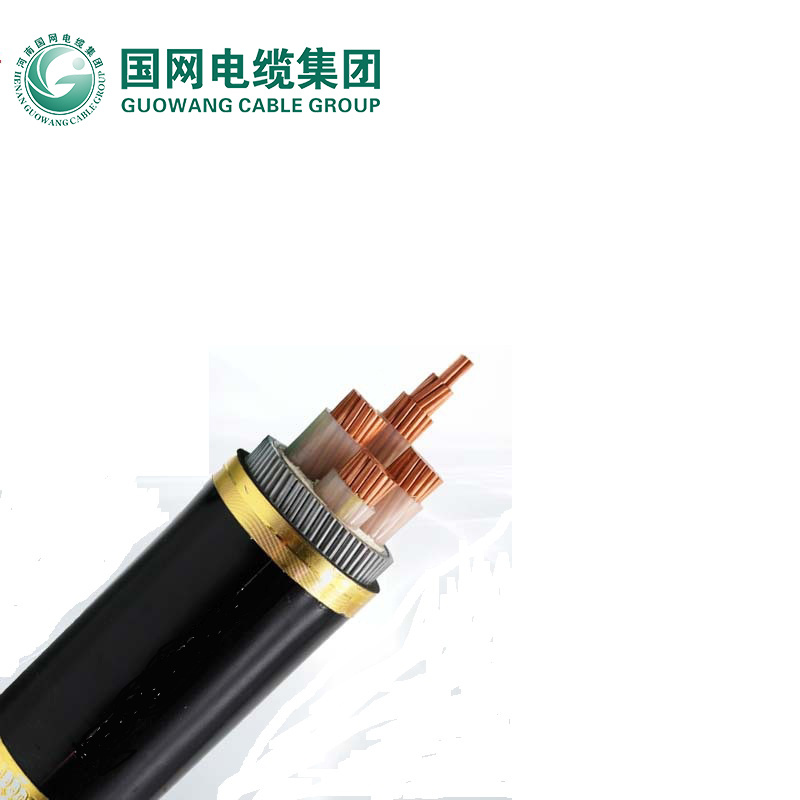

0.6/1kv Cable de potencia resistente al fuego con conductor de cobre multicore, aislamiento de XLPE, armadura de PVC

Ámbito de aplicación
Sistema
Este producto es adecuado para transmitir energía eléctrica en líneas de alimentación con AC 50Hz y tensión nominal 0,6/1kV (tensión máxima del sistema 1,2kV).
Ocasión
Colocación fija en metalurgia, energía eléctrica, construcción y otras industrias en interiores, zanjas de cable, tuberías, entierro directo y otros lugares que no necesitan resistir la fuerza mecánica externa.
Características del producto
Las materias primas para la producción de productos son ampliamente obtenidas y baratas, y son fáciles de procesar y fabricar.
El producto está aislado con polietileno entrecruzado. En comparación con los cables aislados de PVC, tiene un mejor rendimiento de aislamiento y puede soportar temperaturas de trabajo extremadamente altas, hasta 90 grados.
El estándar
Estándar ejecutivo
GB/T 12706.1-2020 cables de alimentación aislados extruidos y accesorios con tensión nominal de 1kV (Um=1,2kV) a 35kV (Um=40,5kV) parte 1: Tensión nominal de 1kV (Um=1,2kV) y 3kV (Um=3,6kV ) )cable
normas adicionales
Uso de operaciones
Tensión nominal
La tensión nominal es 0,6/1kV, y la tensión máxima del sistema de CA no debe superar 1,2kV.
Temperatura de funcionamiento
La temperatura máxima de funcionamiento a largo plazo admisible del conductor del cable es de 90 °C; en caso de cortocircuito, la temperatura máxima del conductor del cable no deberá superar los 250 ° C y la duración no deberá ser superior a 5s.
temperatura ambiente
La temperatura ambiente mínima para el funcionamiento del cable es de -15ºC.
Temperatura de puesta
Al instalar y colocar, la temperatura no debe ser inferior a 0ºC.
radio de curvatura
El radio de curvatura de los cables de un solo núcleo no debe ser inferior a 20 veces el diámetro exterior del cable, y el radio de curvatura de los cables de varios núcleos no debe ser inferior a 15 veces el diámetro exterior del cable.
Identificación del producto
Núcleo del cable
1.Identificación de color cuando los cables de varios núcleos están marcados con colores diferentes, ellos
debe cumplir con las siguientes normativas: cable de 2 núcleos: rojo, azul; cable de 3 núcleos: amarillo, verde, rojo; Cable de 4 núcleos: Amarillo, verde, rojo, azul; cable de 5 núcleos cable: Amarillo, verde, rojo, azul, negro (o determinado por negociación entre el proveedor y el comprador). Los colores rojo, amarillo y verde se utilizan para el núcleo principal del cable. El azul se utiliza para el núcleo neutro. Para evitar confusiones con otros colores, se recomienda utilizar azul claro.
2. Identificación digital cuando los cables de varios núcleos utilizan identificación digital, deben cumplir con las siguientes normativas: Cable de 2 núcleos: 0, 1; cable de 3 núcleos: 1, 2, 3; cable de 4 núcleos: 0, 1, 2, 3; cable de 5 núcleos :0,1,2,3,4. Los números 1, 2 y 3 se usan para el núcleo principal, y 0 se usa para el núcleo neutro. En un cable de 5 núcleos, el número «4» se refiere al conductor de propósito específico (incluido el conductor de tierra). Cuando los núcleos aislados están marcados con números, el aislamiento debe ser del mismo color y estar dispuesto de acuerdo con los números. Los números deben imprimirse en la superficie del núcleo aislado con números arábigos. El color de los números debe ser el mismo y tener un contraste evidente con el color de aislamiento y la escritura debe ser clara; los signos numéricos deben repetirse a intervalos iguales a lo largo del núcleo aislado, y dos conjuntos adyacentes de signos numéricos deben ser invertir uno al otro. Cuando el logotipo consiste en un solo número, debe colocarse un guión debajo del número. Si el logotipo consta de dos números, debe estar dispuesto arriba y abajo y debe colocarse un guión debajo de los números siguientes. El espacio entre dos conjuntos adyacentes de logotipos digitales es d. No debe ser mayor que 50mm.
Vaina
La funda exterior del cable suele ser negra, pero también puede estar en colores distintos del negro, según el acuerdo del fabricante o del comprador de adaptarse a su entorno de uso. El cable debe tener una identificación continua del nombre del fabricante, el modelo del producto y la tensión nominal. La identificación del nombre del fabricante puede ser la identificación duplicada del fabricante o Marca comercial. El logotipo impreso debe ser resistente a los arañazos y no caerse, y el contenido impreso en la superficie debe ser claramente legible. Nota: El logotipo de la superficie de la funda también puede añadir otros contenidos de logotipo de acuerdo con los hábitos del usuario o fabricante.
Entrega y tolerancia
Duración de la entrega
Se permite la entrega de cables de menos de 80kg en bobinas, y la longitud de entrega de cables de segmento corto no debe exceder el 5% de la longitud total de entrega, o cables de cualquier longitud pueden entregarse de acuerdo mutuo.
Entrega y tolerancia
El error de medición de la longitud de entrega es ±0,5
