0.6/1 (1.2) Kv Baja Tensión Al (Cu) /XLPE/PVC 4*10mm2 4*16mm2 4*25mm2 Cable Sin Armadura Aislado de Cobre y Aluminio XLPE

0.6/1 (1,2) kV al (Cu) de baja tensión /XLPE/PVC 4*10mm2 4*16mm2 Cable aislado no blindado XLPE de cobre/aluminio de 4*25 mm2

1 Información

A, número de núcleos:

1,  2,  3,   3+1,   3+2,     3+3,  4,    4+1,    4+2,   5 y así sucesivamente.

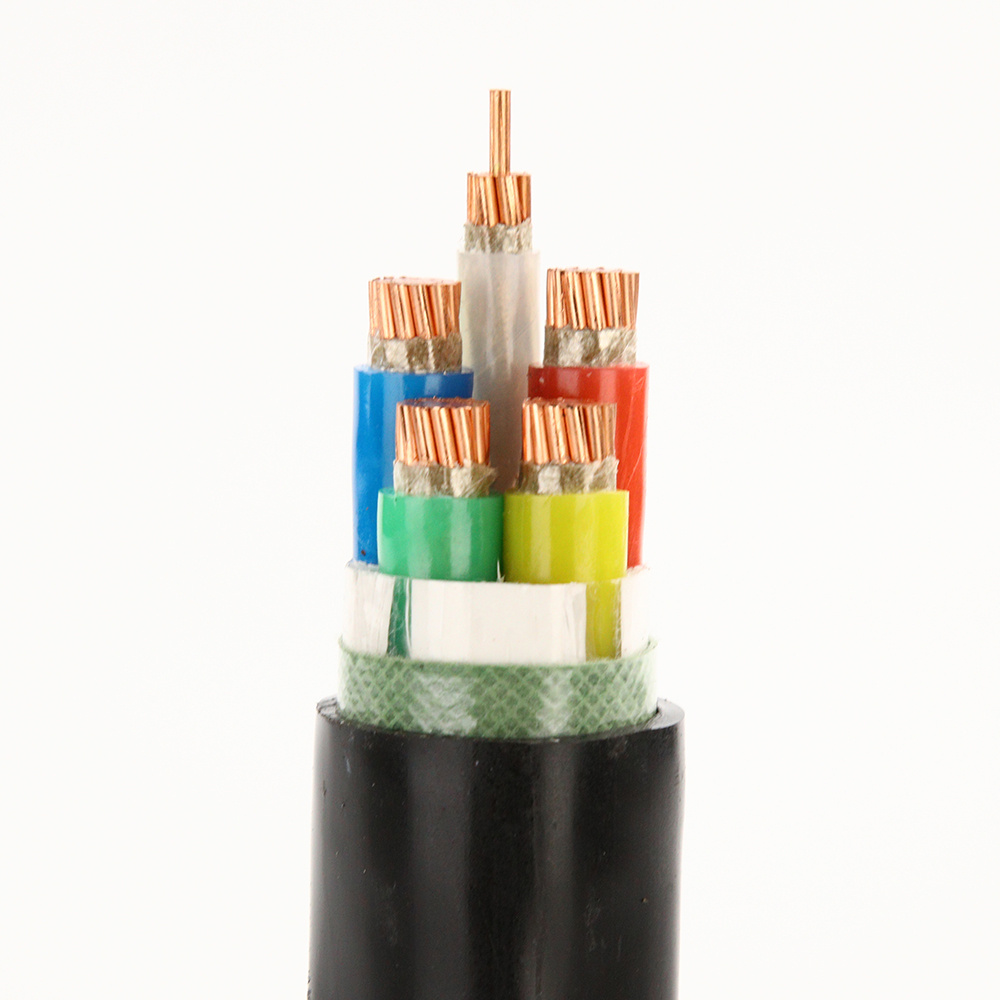

b , Construcción:

Conductor:    Cobre sólido o multifilar

Aislamiento:  Polietileno reticulado (XLPE) o  cloruro de polivinilo (PVC)

Relleno:  Filamento de polipropileno con   cinta de unión solapada

Encuadernadora:  Cinta de encuadernación

 Revestimiento interior:  Cloruro de polivinilo (PVC)

Armadura:   Alambre de acero galvanizado blindado (SWA) o  cinta de acero blindado (STA)

Revestimiento:  Cloruro de polivinilo (PVC)

c,  sección nominal

Area(mm2) :1,5 2,5 4 6 10 16 25 35 50  70 95 120 150 185 240 300 400 500 630  800

D, Características

     El cable de alimentación aislado XLPE  no tiene    excelentes propiedades eléctricas y mecánicas, sino    que también tiene una potente resistencia contra  la corrosión química, la resistencia al calor y   la resistencia al estrés ambiental.   Su estructura es simple.  La    temperatura de funcionamiento durante un largo período es de +90 °C.    Es conveniente  de usar y puede  ser puesto sin  restricción en  diferentes niveles.

      Cable de alimentación blindado de alambre de acero aislado XLPE:    El cable de alimentación aislado XLPE/PVC tiene  varias  ventajas sobre      el cable aislado de papel y el cable aislado de PVC.   El cable XLPE tiene   alta resistencia eléctrica,  resistencia mecánica,  resistencia al envejecimiento,  resistencia al estrés ambiental resistente  a la corrosión antiquímica, y  es una construcción sencilla , utilizando un   funcionamiento conveniente y más alto de   temperatura a largo plazo.   Se  puede poner sin   restricción de caída.

Varios     cables XLPE pirorretardantes y no pirorretardantes pueden fabricarse  con tres tecnologías (peróxido, silano y entrecruzamiento por irradiación ).  El  cable pirorretardante cubre todo tipo de  bajo humo libre  de halógenos de bajo humo y  no halogenados de bajo humo y tres clases de A, B, C.



2 Estándar:

IEC60502,y BS6346, VDE, AS/NZS, UL,etc o a  petición del cliente.



3   tensión nominal (kv):

1st clase 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35

2nd clase 1/1 3/3 6/6 8.7/10 12/15 18/20 – 26/35



4 aplicación:

1)estos cables son más adecuados para  enterramiento directo o  para instalación en bandejas o conductos  , donde los hay

riesgo   de daños mecánicos,  se deben  utilizar cables blindados.

2) para colocar en el suelo a lo largo de la ruta con  gran diferencia  de nivel capaz  de soportar   fuerzas mecánicas externas.



5.  Especificación:
